9.3.1. Снятие и установка стартера

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отсоедините колодку с проводом от клеммы тягового реле стартера.	2. Отверните гайку крепления и снимите провод с контактного болта тягового реле стартера.	3. Отверните болты крепления и снимите защиту картера.

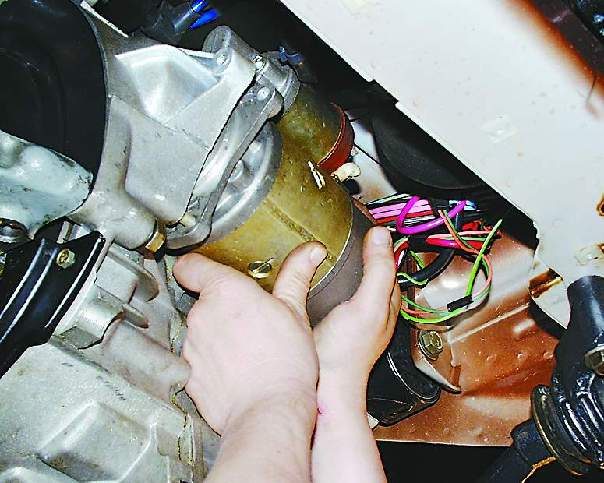

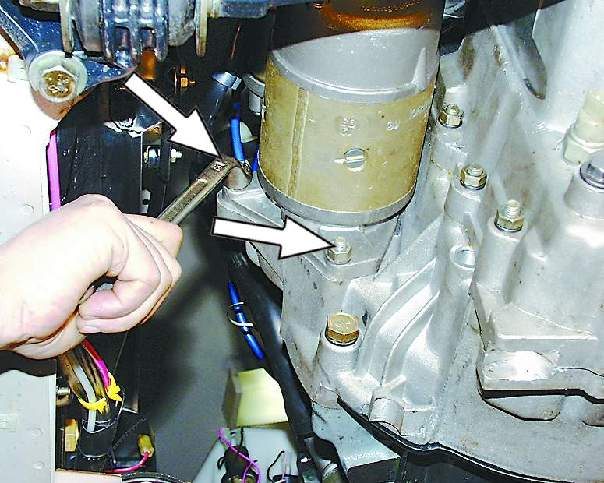

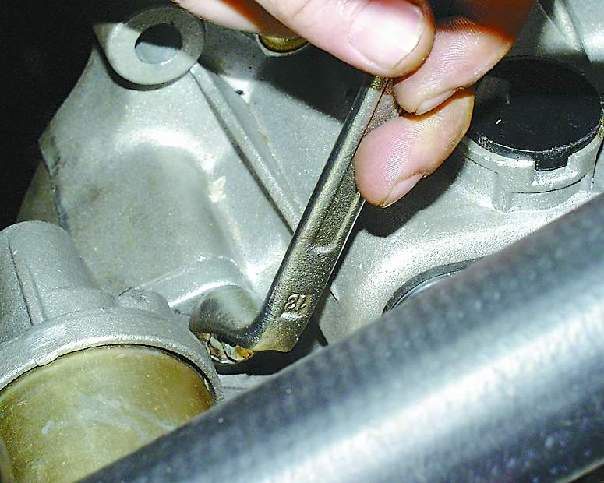

4. Снизу отсека двигателя отверните две гайки крепления стартера.	5. Отверните третью гайку крепления стартера сверху отсека двигателя.	6. Выньте стартер из картера сцепления.
7. Стартер устанавливают в порядке, обратном снятию.
