6.4.1. Снятие и разборка

Для снятия кронштейна маятникового рычага отделите маятниковый рычаг от шаровых пальцев средней и боковой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником А.47035 шаровые пальцы из гнезд рычага. Затем отверните болты крепления кронштейна к лонжерону и снимите кронштейн.

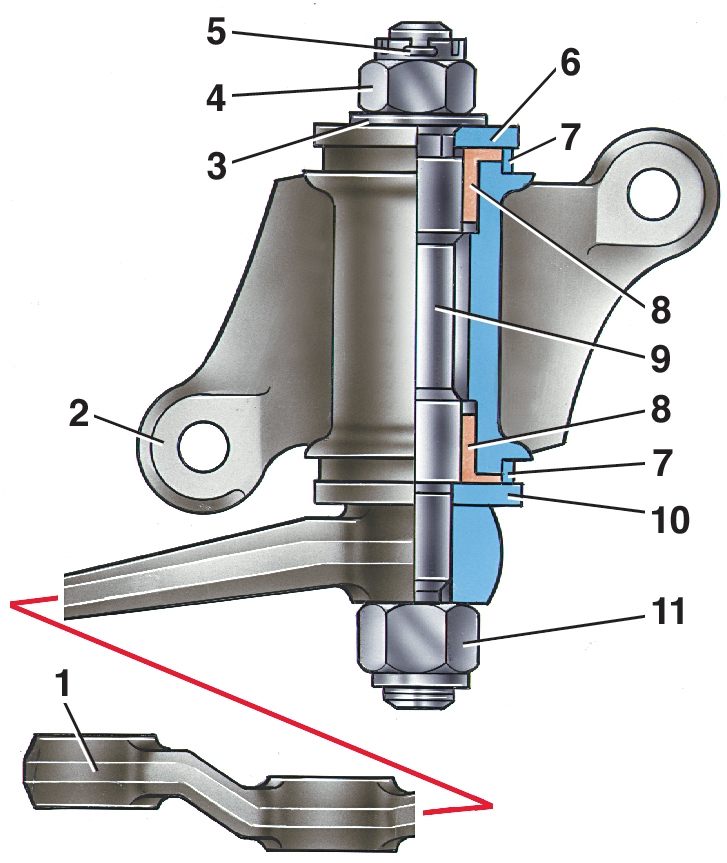

Рис. 6–12. Разрез кронштейна маятникового рычага: 1 — маятниковый рычаг; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось рычага; 10 — нижняя шайба; 11 — самоконтрящаяся гайка

Закрепите кронштейн в тисках, расшплинтуйте и отверните гайку 4 (рис. 6–12), затем снимите шайбы 3 и 6 и маятниковый рычаг 1 в сборе с осью 9, шайбой 10 и самоконтрящейся гайкой 11, снимите уплотнители 7 и выпрессуйте втулки 8.
