6.3.1. Снятие и установка

Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам на поворотных кулаках.

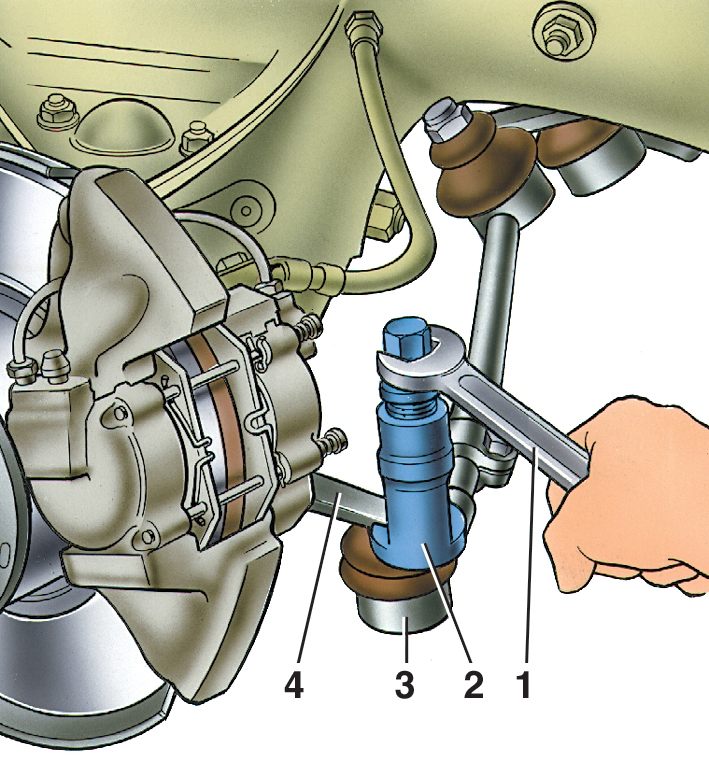

Рис. 6–10. Снятие шаровых пальцев тяг рулевой трапеции: 1 — ключ гаечный; 2 — съемник А.47052; 3 — шаровой шарнир; 4 — рычаг поворотного кулака

Съемником А.47052 (рис. 6–10) выньте шаровые пальцы из конических гнезд на рычагах.

Расшплинтуйте и отверните гайки крепления шаровых пальцев средних и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником А.47035, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги.

Установку тяг рулевого привода производите в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием для шплинта, то гайку доверните на угол, меньший 60°, для обеспечения шплинтовки. После установки отрегулируйте схождение передних колес.
