6.2.2. Разборка и сборка картера рулевого управления механизма

Разборка. Слейте масло из картера рулевого механизма. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1.

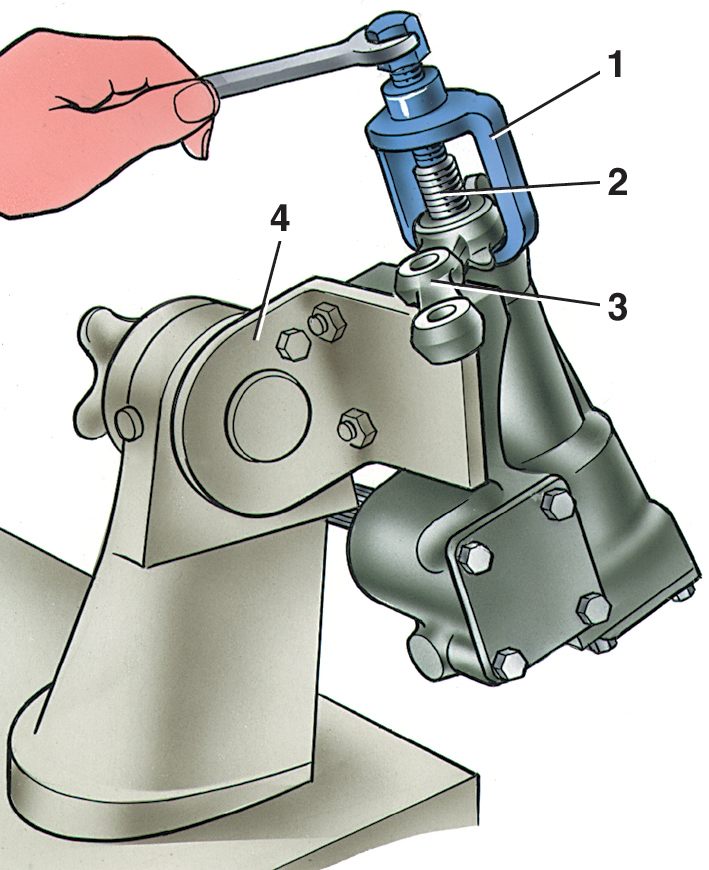

Рис. 6–5. Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R

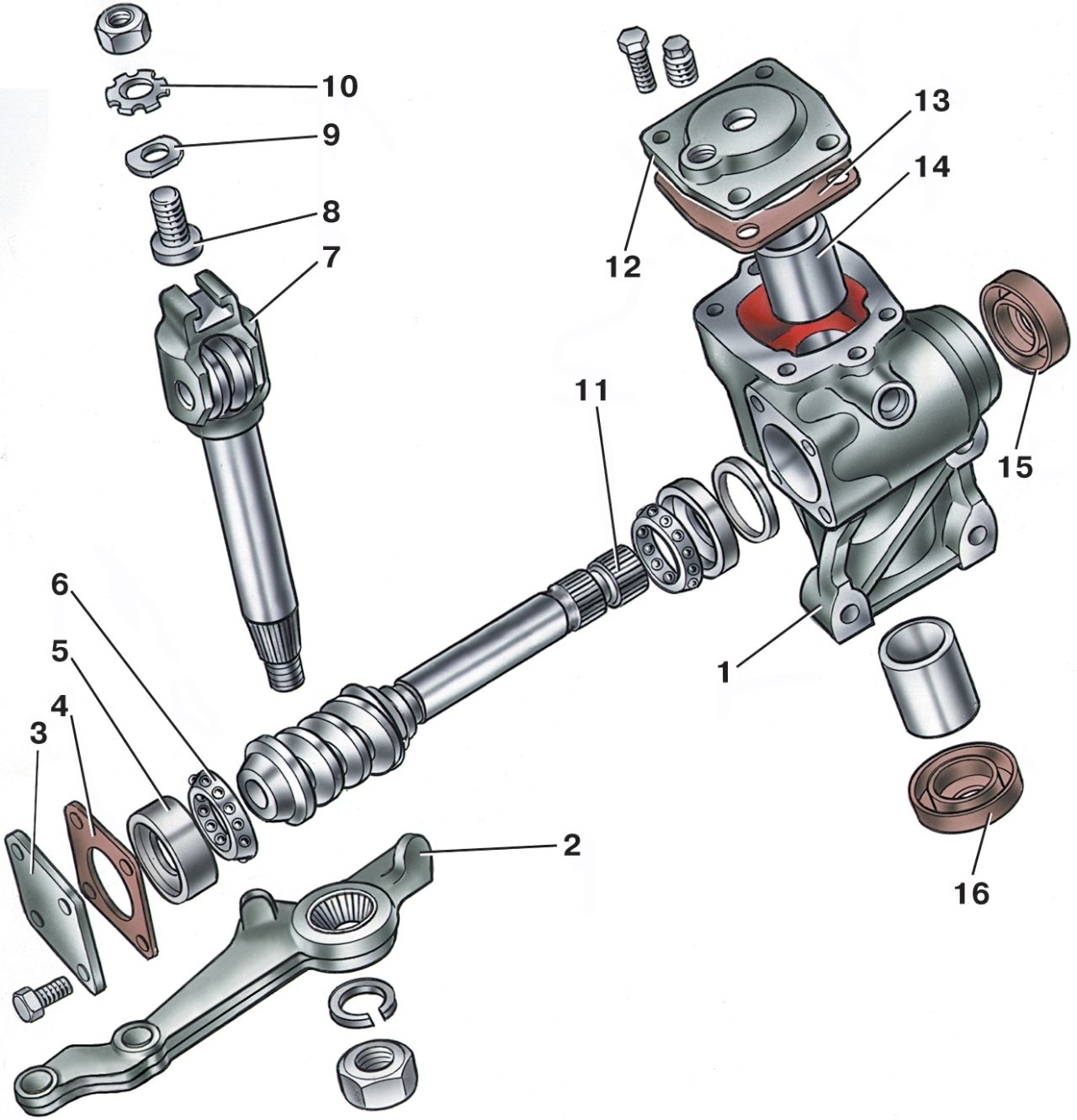

Рис. 6–6. Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Отвернув гайку крепления рулевой сошки 2 (рис. 6–6) и сняв пружинную шайбу, съемником А.47043 снимите сошку (рис. 6–5). Отвернув болты крепления, снимите крышку 12 (см. рис. 6–6) картера рулевого механизма вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.

Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.

Валом 11 червяка вытолкните из картера кольцо 5 подшипника и выньте вал вместе с сепараторами 6 подшипников. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

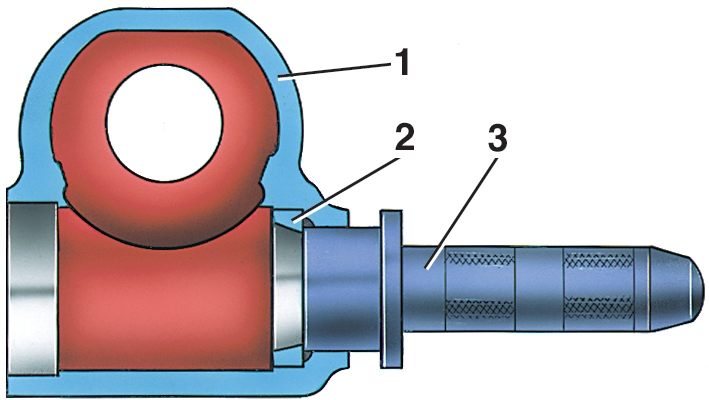

Рис. 6—7. Снятие наружного кольца верхнего подшипника червяка с помощью оправки 67.7853.9541: 1 — картер рулевого механизма; 2 — наружное кольцо верхнего подшипника червяка; 3 — оправка 67.7853.9541

Оправкой 67.7853.9541 выпрессуйте наружное кольцо верхнего подшипника (рис. 6—7.).

Сборку рулевого механизма проводите на кронштейне А.74076/R в последовательности, обратной разборке.

Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

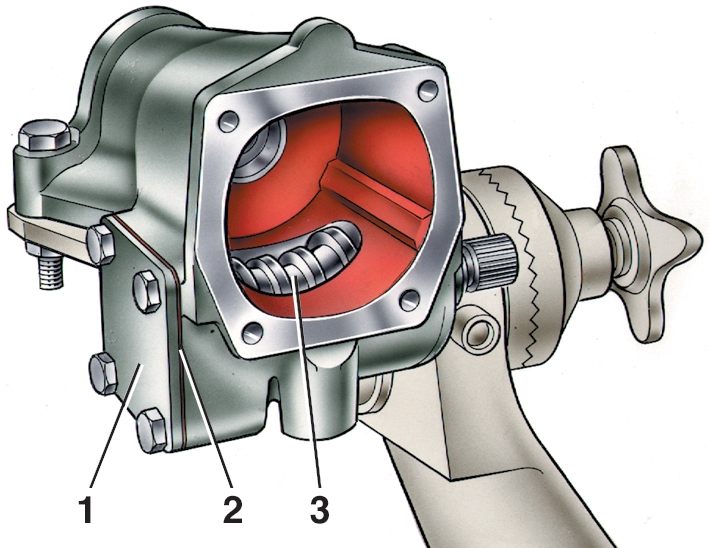

Рис. 6–8. Установка червяка рулевого механизма: 1 – крышка подшипника; 2 – регулировочные прокладки; 3 – червяк

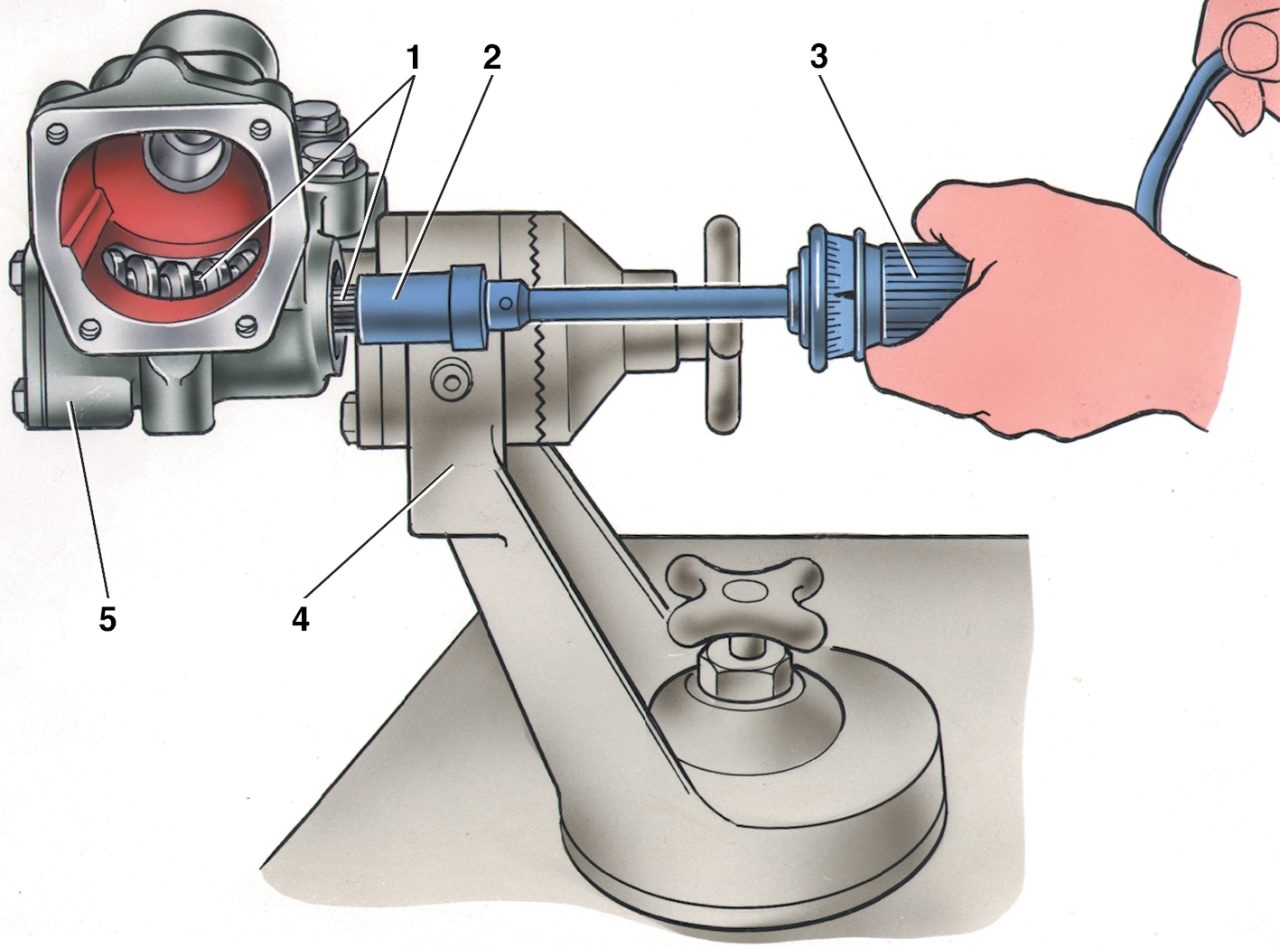

Рис. 6–9. Контроль момента трения червяка динамометром: 1 — червяк; 2 — головка А.95697/5; 3 — динамометр 02.7812.9501; 4 — кронштейн стенда для ремонта картера рулевого механизма; 5 — картер рулевого механизма

После установки червяка в картер рулевого механизма и закрепления нижней крышки проверьте динамометром 02.7812.9501 с головкой А. А.95697/5 (см. рис. 6–9) момент трения вала червяка; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2 (рис. 6–8), если больше — увеличьте.

Рис. 6–2. Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 см. (рис. 6–2) и затяните контргайку 3.

После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,6–88,2 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора.

По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять32°10’±1° как влево, так и вправо до упора сошки в головки болтов. Залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.
