5.3.1. Проверка амортизаторов на стенде

Для определения работоспособности амортизатора проверьте на динамометрическом стенде его рабочую диаграмму.

Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов, при температуре рабочей жидкости амортизатора 20±5° С, частоте вращения маховика 60 мин^-1 и длине хода штока 80 мм для переднего амортизатора и 100 мм — для заднего.

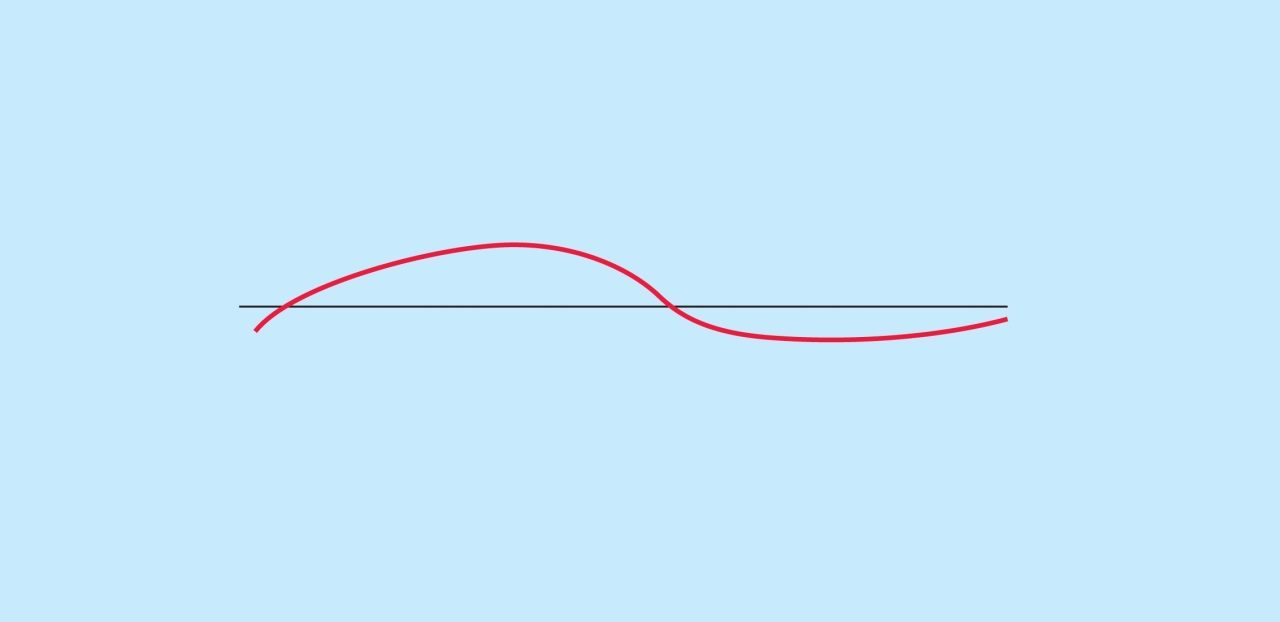

Рис. 5–33. Рабочая диаграмма амортизатора: А — усилие при ходе отдачи; В — усилие при ходе сжатия

Кривая диаграммы (рис. 5–33) должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) — без участков, параллельных нулевой линии.

Сопротивление хода отдачи и сжатия определяют по наибольшим ординатам соответствующих диаграмм.

Наивысшая точка кривой хода отдачи при масштабе 47 Н (4,8 кгс) на 1 мм должна находиться от нулевой линии на расстоянии А, равном: 21–28 мм для передних амортизаторов, 19–26 мм для задних амортизаторов.

Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии В, равном: 3,5–6,5 мм для передних амортизаторов; 4,5–7,5 мм — для задних.

Контрольные значения ординат на диаграммах передних и задних амортизаторов заданы для холодных амортизаторов при температуре амортизаторной жидкости 20±5° С.

После проверки снимите амортизатор со стенда и при необходимости переберите и замените поврежденные детали.

Повторите испытание, чтобы удостовериться в исправности амортизатора.
