9.1. Особенности конструкции

Автомобиль UAZ Patriot оборудован двумя независимыми тормозными системами: рабочей и стояночной. Рабочая система оснащена гидравлическим приводом, обеспечивающим торможение при движении автомобиля, стояночная система затормаживает автомобиль на стоянке.

На автомобиле применяют двухконтурную рабочую тормозную систему с дисковыми механизмами на передних колесах и барабанными — на задних. Один контур приводит тормозные механизмы передних колес, другой — задних колес. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля, хотя и с меньшей эффективностью. Оба контура приводятся в действие от одной педали, которая крепится к кронштейну на кузове. В гидравлический привод, помимо педали тормоза, входят вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.

Привод стояночной тормозной системы ручной механический на задний карданный вал.

Вакуумный усилитель установлен между механизмом педали тормоза и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе (ресивере) двигателя он через шток и поршень первой камеры главного тормозного цилиндра создает дополнительное усилие, пропорциональное усилию на педали.

В шланге, соединяющем вакуумный усилитель с ресивером, установлен обратный клапан. Он поддерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Главный тормозной цилиндр гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с передними тормозными механизмами, вторая — с задними.

Главный цилиндр снабжен бачком, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра.

При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости. На автомобилях, оснащенных антиблокировочной системой (ABS) тормозов, в отверстия главного тормозного цилиндра ввернуты штуцера трубок, подводящих тормозную жидкость к гидравлическому блоку ABS.

Тормозные механизмы передних колес дисковые, с автоматической регулировкой зазора между тормозными колодками 2 (рис. 9.1) и диском 7, с плавающей скобой 9. Подвижная скоба образована суппортом 3 c двухпоршневым рабочим цилиндром. Направляющая скоба 9 колодок прикреплена болтами к поворотному кулаку передней подвески. Подвижная скоба прикреплена болтами к направляющим пальцам, которые установлены в отверстиях направляющих колодок. Направляющие втулки смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза. При торможении поршень под действием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, причем усилия прижатия колодок оказываются одинаковыми. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

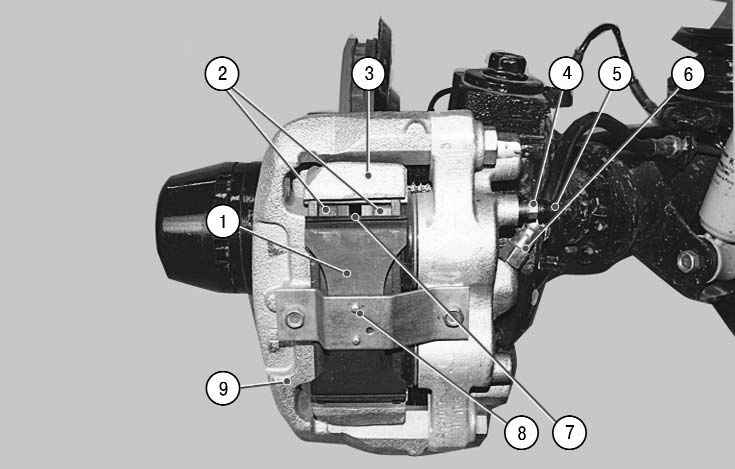

Рис. 9.1. Тормозной механизм переднего колеса: 1 – прижимная пружина; 2 – тормозные колодки; 3 – суппорт; 4 – перепускной клапан; 5 – колпачок; 6 – тормозной шланг; 7 – тормозной диск; 8 – держатель пружины; 9 – скоба

Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 4 и 6 (рис. 9.2) приводятся в действие одним гидравлическим рабочим цилиндром 8 с двумя поршнями.

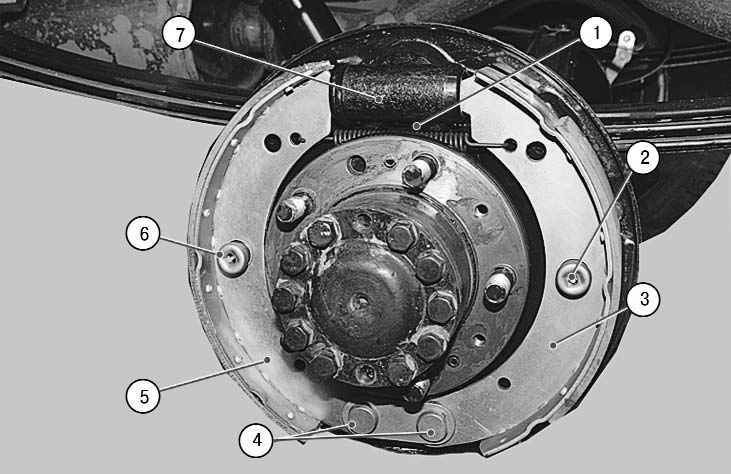

Рис. 9.2. Тормозной механизм заднего колеса: 1 – верхняя стяжная пружина колодок; 2, 6 – опорные стойки колодок; 3, 5 – тормозные колодки; 4 – опорные пальцы колодок; 7 – тормозной цилиндр

Стояночный тормоз (рис. 9.3), приводимый в действие механически, состоит из рычага, тяг с регулировочными гайками, троса и барабанного тормоза, расположенного перед задним карданным валом. Задний наконечник троса соединен с рычагом механизма стояночного тормоза. Рычаг привода стояночного тормоза, закрепленный между передними сиденьями на тоннеле пола, оборудован механизмом регулировки натяжения тросов.

Стояночному тормозу не требуется особый уход. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените.

При обнаружении обрыва оболочек или проволок троса замените трос новым.

Рис. 9.3. Стояночный тормоз: 1, 2, 11 – шплинты; 3 – промежуточный рычаг; 4 – тяга привода; 5 – контргайка; 6 – регулировочная вилка; 7 – рычаг привода; 8 – корпус шариков разжимного механизма; 9 – рычаг привода с сектором; 10 – палец; 12 – выключатель лампы стояночного тормозного механизма; 13, 15 – болты; 14 – кронштейн оплетки троса; 16 – пружинные шайбы; 17 – трос привода; 18 – регулировочный винт; 19 – шайбы; 20 – гайки; 21 – стяжная пружина; 22 – кронштейн пружины

Полезный совет Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Антиблокировочная система тормозов, применяемая на автомобилях UAZ Patriot, трехканальная, состоит из четырех датчиков частоты вращения колес, гидравлического блока, контрольной лампы и датчика ускорения. Антиблокировочная система оборудована системой самодиагностики, выявляющей неисправности элементов системы.

Примечания Электронный блок управления и гидравлический блок ABS объединены в единый модуль, установленный в моторном отсеке на правом брызговике. При скорости автомобиля менее 8 км/ч электронный блок ABS отключает систему.

Антиблокировочная система тормозов регулирует давление в тормозных механизмах всех колес автомобиля при торможении, предотвращая блокировку колес, и обеспечивает сокращение тормозного пути при экстренном торможении с сохранением устойчивости и управляемости автомобиля.

Во время торможения автомобиля электронный блок управления ABS получает сигнал от всех датчиков скорости вращения колес и определяет, какое колесо в данный момент находится на грани блокировки. На основании полученных сигналов электронный блок приводит в действие соответствующий электромагнитный клапан в гидравлическом блоке для обеспечения требуемого давления в соответствующем трубопроводе передних или задних колес автомобиля.

Антиблокировочная система обеспечивает следующие преимущества:

– объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

– сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции самодиагностики и поддержание работы при отказах системы.

Различают следующие режимы работы ABS:

– режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость по давлением подается в рабочий цилиндр через электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через входной и выходной клапаны;

– режим экстренного торможения. Если при экстренном торможении начинается блокировка колес, блок управления ABS дает команду на электронный клапан уменьшить подачу тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Входной клапан закрывается, подача тормозной жидкости из главного тормозного цилиндра перекрывается, выходной клапан открывается, тормозная жидкость поступает из рабочего цилиндра в главный тормозной цилиндр и затем в бачок, что вызывает снижение давления;

– режим поддержания давления. При максимальном снижении давления в рабочих цилиндрах блок управления ABS выдает команду на электромагнитный клапан с целью поддержать давление тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочих цилиндров не уходит;

– режим повышения давления. Если блок управления ABS определяет, что колесо не заблокировано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость поступает через входной клапан в рабочие цилиндры, и давление возрастает.

Примечание Для ремонта ABS необходимы определенный навык и специальное оборудование, поэтому при неисправностях в системе обращайтесь на СТО.

Электронная система распределения тормозных сил (EBD) – подсистема ABS, обеспечивающая эффективное сцепление ведущих колес с дорогой.

Система EBD управляется блоком ABS, при движении автомобиля система распределения тормозных сил постоянно определяет степень проскальзывания каждого колеса автомобиля и регулирует давление рабочей жидкости в тормозных механизмах соответствующих колес автомобиля.

Гидравлическую систему тормозов объединяют в одно целое металлические трубки и шланги. Система заполнена тормозной жидкостью, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в подразделе «Замена тормозной жидкости»), проверка тормозной системы — в подразделе «Первое техническое обслуживание (ТО-1)», с. 50).

Полезные советы Свободный ход педали тормоза при неработающем двигателе должен быть примерно 8–11 мм. Слишком малый свободный ход свидетельствует о заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична. Если при торможении педаль тормоза начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их ремонт или замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
