6.5.1. Особенности конструкции

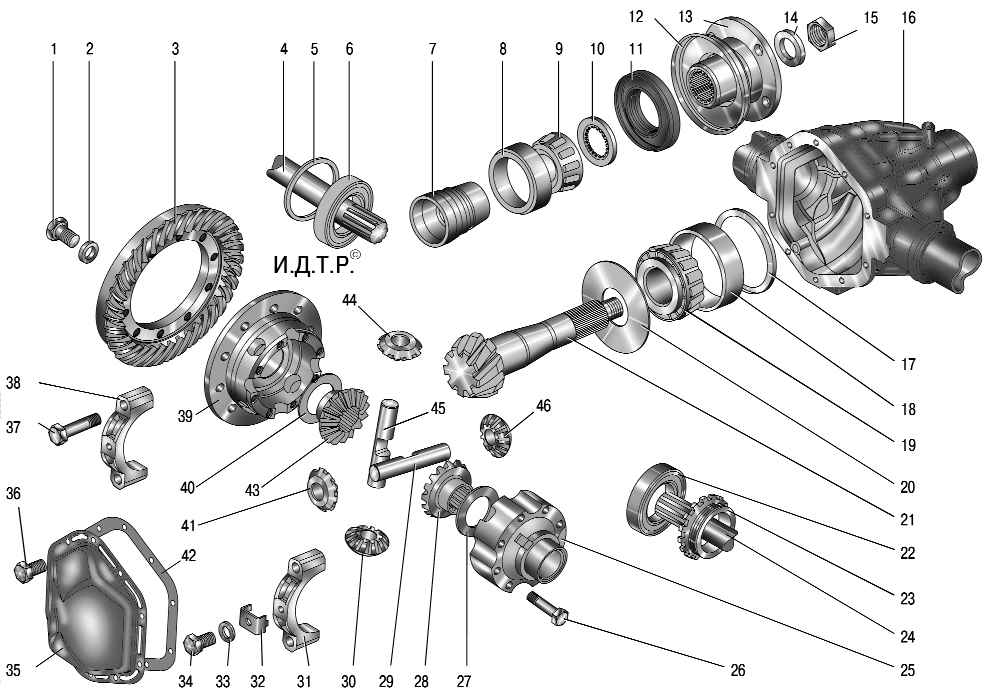

Рис. 6.4. Главная передача: 1 – болт; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; 12 – отражатель; 13 – фланец; 14 – шайба; 15 – гайка; 16 – картер моста; 17 – регулировочное кольцо ведущей шестерни; 18 – наружная обойма внутреннего роликового подшипника; 19 – внутренний роликовый подшипник; 20 – маслоотражательное кольцо; 21 – вал с ведущей шестерней; 23 – регулировочная гайка подшипников дифференциала; 25, 39 – правая и левая части корпуса дифференциала; 26 – болт; 27, 40 – опорные шайбы шестерней полуоси; 28, 43 – шестерни полуоси; 29, 45 – оси сателлитов дифференциала; 30, 41, 44, 46 – сателлиты дифференциала; 31, 38 – крышки подшипников дифференциала; 32 – фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 – болты; 35 – крышка картера главной передачи; 42 – прокладка крышки картера главной передачи

На автомобили UAZ Patriot устанавливают одноступенчатые ведущие мосты (рис. 6.4). Главная передача и дифференциалы переднего и заднего мостов одинаковы по конструкции. Передний мост представляет собой жесткую пустотелую балку, внутри которой размещены главная (гипоидная) передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси, подключаемые муфтами отключения колес. Полуось представляет собой единую деталь с шарнирами равных угловых скоростей типа Бирфилд.

Примечание Шарниры равных угловых скоростей типа Бирфилд неразборные. В случае выхода из строя шарниры заменяют в сборе.
