10.9.3. Регулировка фар головного света

Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленными топливными баками, комплектом инструментов и запасным колесом.

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте давление воздуха в шинах и при необходимости доведите его до нормы.

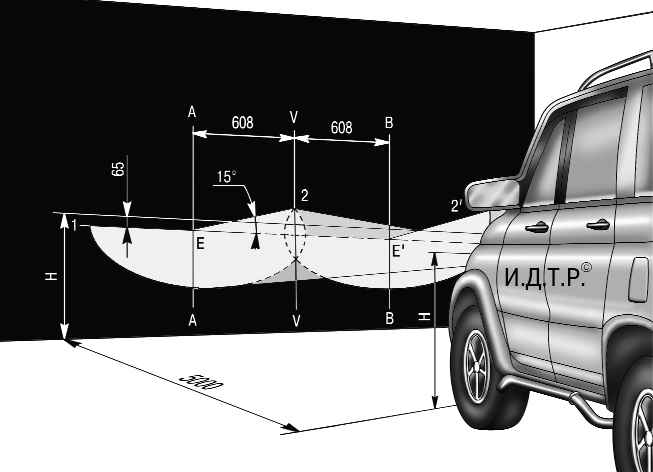

Рис. 10.11. Схема регулировки фар головного света: 1 – горизонтальная линия, соответствующая центрам фар; А, В – вертикальные линии, соответствующие центрам фар; V – осевая линия; H – расстояние от центров фар до пола

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.11, и нанесите на него вертикальные линии: осевую V и линии А и В, проходящие через точки, соответствующие центрам ламп ближнего света фар; линии А и В должны быть на расстоянии 608 мм от линии V. На высоте H, соответствующей расстоянию центров фар от пола, проведите линию 1 и выше ее на 65 мм линию 2 центров световых пятен.

3. Включите ближний свет и поверните ручку электрокорректора фар в положение «0» (соответствует нагрузке автомобиля с одним водителем).

4. Поднимите капот и отрегулируйте винтом 1 и гайкой 2 ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.

5. Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее жгут проводов.

6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 1, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.
