9.11.4. Снятие и установка разжимного механизма стояночного тормоза

Работу удобнее выполнять на смотровой канаве.

Вам потребуется ключ «на 14».

1. Установите под колеса противооткатные упоры.


2. Снимите барабан…	3. …и колодки стояночного тормоза (см. «Замена барабана и колодок стояночного тормоза»).

4. Снимите крышки люка пола (см. «Снятие и установка крышек люка пола»).


5. Расшплинтуйте палец рычага привода стояночного тормоза…	6. …снимите рычаг с пальца и отведите его в сторону.

Примечание

Далее процесс снятия разжимного механизма для наглядности показан на снятой раздаточной коробке.


7. Выверните два болта крепления…	8. …и снимите разжимной механизм с автомобиля.

9. Снимите пластину ограничителя корпуса шариков.

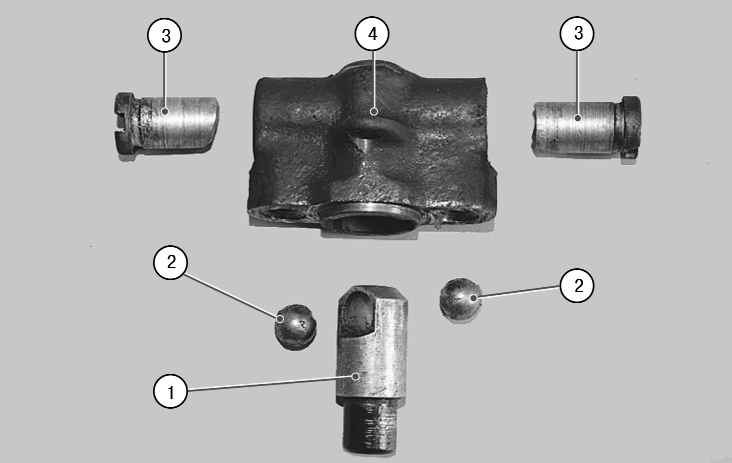

Рис. 9.4. Детали разжимного механизма стояночного тормоза: 1 – корпус шариков разжимного механизма; 2 – шарики; 3 – толкатели разжимного механизма; 4 – корпус разжимного механизма

10. Извлеките из корпуса 4 разжимного механизма корпус 1 шариков (рис. 9.4), шарики 2 и толкатели 3.


11. Смажьте поверхность толкателей, контактирующую с шариками, консистентной смазкой и установите толкатели в корпус разжимного механизма.	12. Набейте консистентной смазкой корпус шариков, установите шарики…

13. …а затем корпус шариков в сборе с шариками в корпус разжимного механизма.

14. Установите детали в порядке, обратном снятию.
