6.2.1. Особенности конструкции

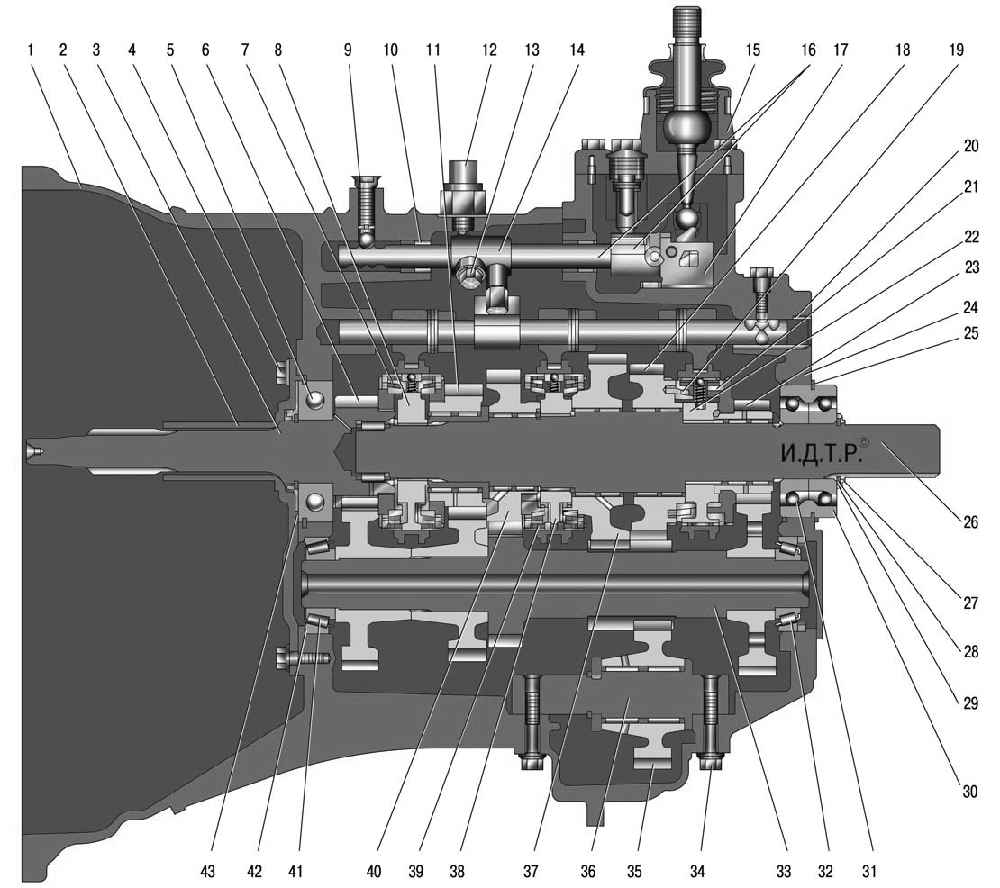

Рис. 6.2. Коробка передач: 1 – передний картер; 2 – крышка подшипника первичного вала; 3 – первичный вал; 4 – болт крепления крышки подшипника первичного вала; 5 – задний подшипник первичного вала; 6 – зубчатый венец первичного вала; 7 – двухконусный синхронизатор III и IV передач; 8 – ступица и муфта синхронизатора III и IV передач; 9 – фиксатор; 10 – шариковый подшипник; 11 – шестерня III передачи; 12 – выключатель индикатора нейтрального положения; 13 – болт головки штока механизма управления; 14 – головка штока механизма управления; 15 – рычаг управления в сборе; 16 – вал управления в сборе; 17 – кронштейн предохранителя включения заднего хода в сборе; 18 – шестерня заднего хода вторичного вала; 19 – двухконусный синхронизатор заднего хода; 20 – уплотняющая крышка; 21 – кольцо синхронизатора V передачи; 22 – муфта и ступица синхронизатора V передачи и заднего хода; 23 – шестерня V передачи вторичного вала; 24 – задний картер; 25 – стопорное кольцо заднего подшипника вторичного вала; 26 – вторичный вал; 27 – стопорное кольцо; 28 – стопорное полукольцо; 29 – защитное кольцо; 30 – сальник подшипника; 31– сдвоенный радиально-упорный шариковый подшипник вторичного вала; 32 – задний конический роликовый подшипник промежуточного вала; 33 – промежуточный вал; 34 – болт крепления оси промежуточной шестерни заднего хода; 35 – промежуточная шестерня заднего хода; 36 – вал промежуточной шестерни заднего хода; 37 – шестерня I передачи вторичного вала; 38 – ступица и муфта синхронизатора I и II передач; 39 – трехконусный синхронизатор I и II передач; 40 – шестерня II передачи вторичного вала; 41 – передний конический роликовый подшипник промежуточного вала; 42 – регулировочное кольцо подшипника промежуточного вала; 43 – регулировочное кольцо крышки подшипника первичного вала

На автомобиль UAZ Hunter устанавливают пятиступенчатую трехвальную коробку передач (рис. 6.2) фирмы Dymos.
