5.16.1. Снятие, ремонт и установка промежуточного вала

Вам потребуется ключ «на 12».

Промежуточный вал служит для привода масляного насоса. Кроме того, через него осуществляется привод распределительных валов. Промежуточный вал вращается в двух подшипниках скольжения, представляющих собой втулки.

1. Снимите верхнюю и нижнюю цепи привода распределительных валов (см. «Замена цепей и шестерен газораспределительного механизма»).

2. Снимите звездочку промежуточного вала.

Примечание Нижнюю цепь можно не снимать с шестерни коленчатого вала.

3. Выверните болты 1 и снимите фланец 2 промежуточного вала.	4. Выверните четыре болта крепления крышки 1 и снимите крышку с прокладкой. Выньте вверх привод 2 масляного насоса с ведомой шестерней. Для того чтобы отвернуть гайку 3 и снять ведущую шестерню 4 привода масляного насоса, нужно заблокировать промежуточный вал от проворачивания.

5. Вверните два болта 1 в резьбовые отверстия промежуточного вала 2. Удерживая вал за болты 1 отверткой 3, отверните ключом 4 гайку крепления ведущей шестерни.	6. Удерживая рукой ведущую шестерню 1, выньте промежуточный вал 2. При необходимости замените втулки промежуточного вала, выпрессовав с помощью специального приспособления трубу 3 промежуточного вала. Затем c помощью специального приспособления выпрессуйте втулки промежуточного вала.

7. После снятия промойте все детали в бензине.

8. Осмотрите промежуточный вал. Если на нем есть трещины, замените вал. Если на шейках вала образовались риски и другие дефекты, прошлифуйте шейки вала под ремонтный размер. Если шлифованием под ремонтный размер не удается полностью вывести дефекты, замените вал. Измерьте шейки промежуточного вала. Если диаметр передней шейки меньше 48,95 мм, а задней шейки меньше 21,95 мм, их нужно прошлифовать под ремонтный размер.

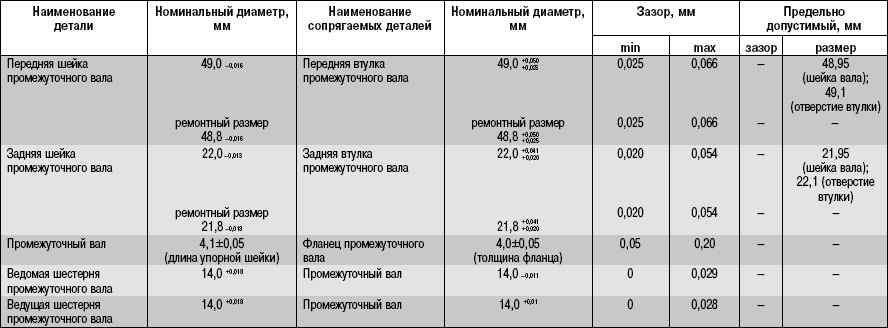

9. Втулки промежуточного вала ремонту не подлежат. Если на них есть задиры и другие дефекты, их нужно заменить. В запасные части поставляют втулки с уменьшенным внутренним диаметром. После запрессовки в блок цилиндров новые втулки нужно расточить под номинальный или ремонтный размер. Растачивайте втулки за один проход, чтобы обеспечить соосность отверстий. При запрессовке установите втулки так, чтобы отверстия во втулках совпали с масляными каналами в блоке цилиндров. Размеры шеек и втулок промежуточного вала приведены в табл. 5.2.

10. Установите вал в порядке, обратном снятию. Перед установкой смажьте шейки вала и шестерни чистым моторным маслом.

Полезный совет Шестерни привода смазываются маслом через отверстие диаметром 2,5 мм. Для увеличения давления масла в двигателе на холостом ходу рекомендуется установить в отверстие трубку внутренним диаметром 1,5 мм, направляющую струю масла на шестерни, т.е. уменьшить площадь отверстия, не снижая эффективности смазывания.
