10.7.6. Поиск неисправностей системы впрыска топлива с применением системы бортовой самодиагностики

В режиме самодиагностики контроллер последовательно выводит сигналы в виде вспышек сигнальной лампы, тем самым отображая накопленные коды неисправностей.

Если в режиме самодиагностики контроллер не может определить неисправность, то следует пользоваться специальным диагностическим сканером. В этом случае необходимо руководствоваться инструкцией, прилагаемой к прибору. Каждой неисправности присвоен цифровой код. Его определяют по числу включений сигнальной лампы. Сначала считают число включений лампы для определения первой цифры кода (например, цифра 1 – одно короткое включение 0,5 с; цифра 2 – два коротких включения). Затем наступает пауза, длящаяся 1,5 с. По ее окончании подсчитывают число включений для определения второй цифры кода, затем третьей, после чего наступает пауза, длящаяся 4 с и определяющая конец кода. Если код трехзначный, то первая цифра высвечивается в течение 1 с.

1. Включите зажигание. Сигнальная лампа должна загореться на 0,5 с и погаснуть, если система самодиагностики не обнаружила неисправность. Таким образом определяется исправность и самой лампы.

2. Если в системе есть неисправность, лампа может гореть постоянно либо только при работающем двигателе. В любом случае необходимо провести диагностику и техническое обслуживание системы управления двигателем.

3. Выключите зажигание.

4. Для перевода контроллера в режим самодиагностики:

– отключите аккумуляторную батарею на 10–15 с и вновь подключите ее;

– пустите двигатель и дайте ему поработать 30–60 с на холостом ходу;

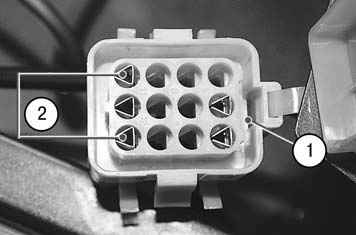

Рис. 10.12. Диагностический разъем: 1 – розетка; 2 – дополнительный провод (перемычка)

– откройте крышку диагностического разъема и отдельным проводом соедините выводы «10» и «12» разъема согласно рис. 10.12.

Разъем установлен в моторном отсеке на щите передка с правой стороны на кронштейне, общем для реле системы управления и реле топливного насоса.

5. После перевода контроллера в режим самодиагностики сигнальная лампа должна высветить три раза код 12, что свидетельствует о начале работы режима самодиагностики. Следующие коды будут отображать возникшую неисправность или несколько неисправностей. Каждый код повторяется трижды.

После индикации всех кодов имеющихся неисправностей трижды высвечивается код 12 и индикация кодов повторяется. Если контроллер не может определить неисправность или их нет, то высвечивается код 12.

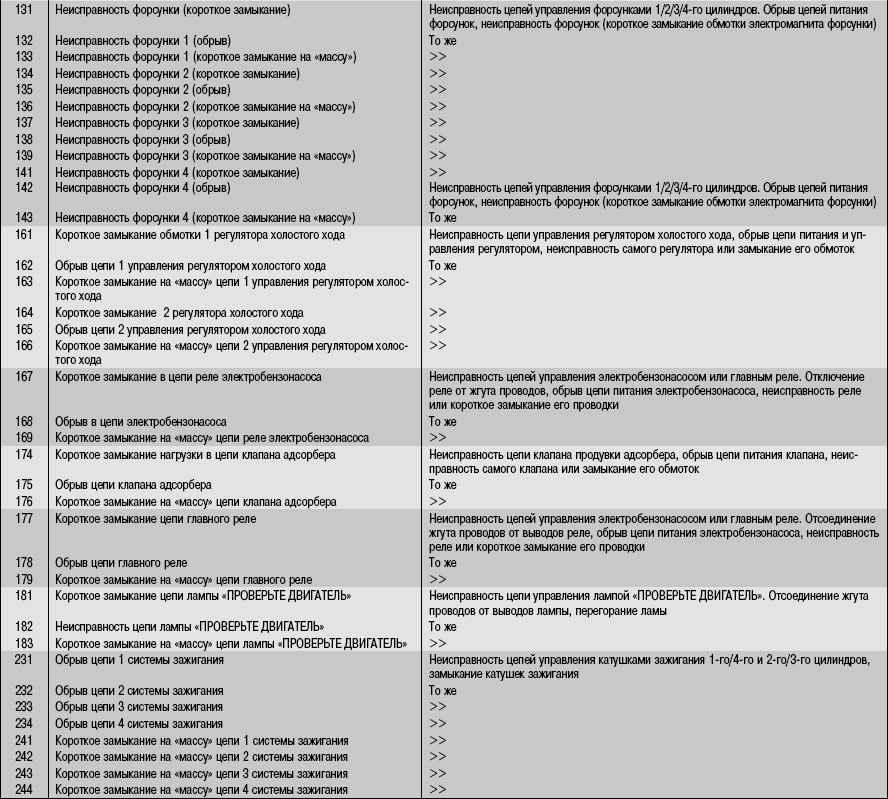

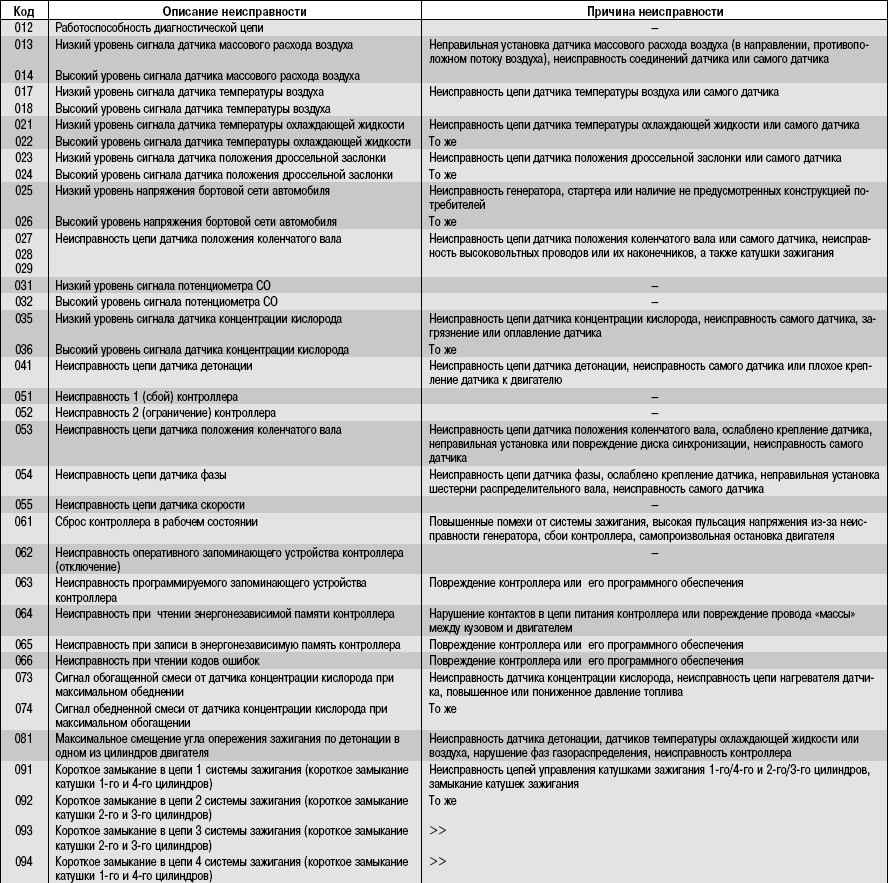

Основные коды неисправностей приведены в табл. 10.7.

Хранящиеся в памяти коды неисправностей можно удалить при снятии клеммы «массы» аккумуляторной батареи на время более 10 с. Необходимо следить за тем, чтобы зажигание было выключено во избежание повреждения электронного блока. Кроме того, в списке однократных неисправностей будет некоторое время сохраняться код 62 – ошибка ОЗУ.

Необходимо учитывать, что при отключении аккумуляторной батареи накопленная в оперативной памяти информация о состоянии двигателя стирается и при первом пуске двигатель может работать неудовлетворительно. Для адаптации системы управления, пустив двигатель, дайте ему поработать на холостом ходу не менее 1 мин, а затем прогрейте двигатель до рабочей температуры и двигайтесь на автомобиле не менее 1 км в режиме частичной нагрузки двигателя.
