3.6. Система питания

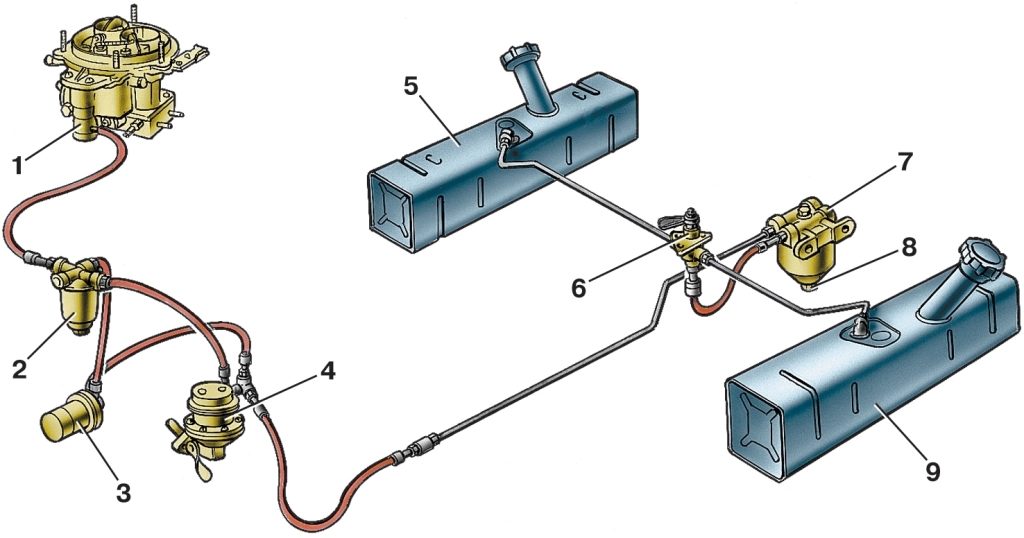

Рис. 2.14. Схема системы питания автомобилей семейства УАЗ–31512: 1 – карбюратор; 2 – фильтр тонкой очистки топлива; 3 – электробензонасос (устанавливается вместе с пусковым подогревателем); 4 – топливный насос; 5 – топливный бак (правый); 6 – кран переключения топливных баков; 7 – фильтр-отстойник; 8 – пробка сливного отверстия фильтра; 9 – топливный бак (левый)

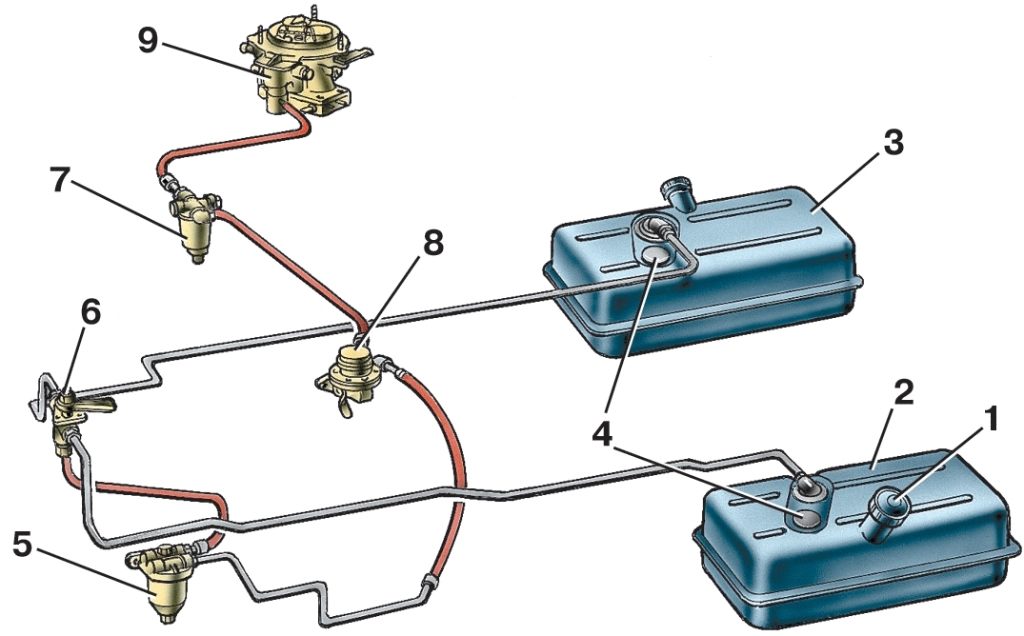

Рис. 2.15. Схема системы питания автомобилей семейства УАЗ–3741: 1 – пpобка наливного отвеpстия; 2 – бак основной топливный; 3 – бак дополнительный топливный; 4 – датчик указателя уpовня топлива (на правом баке емкостью 30 л не устанавливается); 5 – фильтp-отстойник; 6 – кран переключения топливных баков; 7 – фильтp тонкой очистки топлива; 8 – топливный насос; 9 – каpбюpатоp

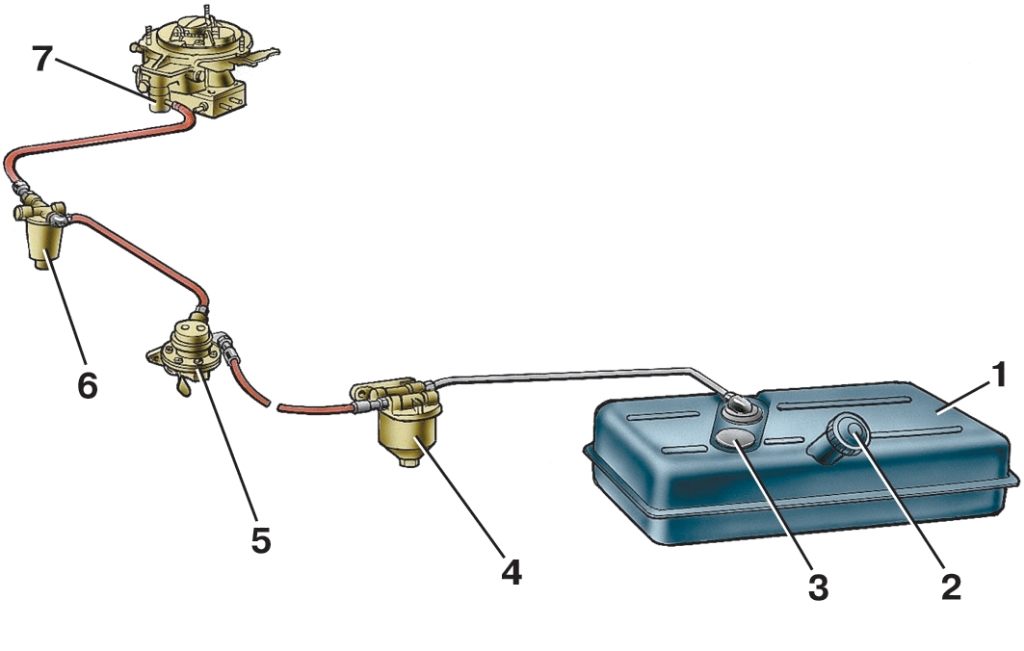

Рис. 2.16. Схема системы питания автомобиля УАЗ с одним топливным баком: 1 – бак топливный; 2 – пpобка наливного отвеpстия; 3 – датчик указателя уpовня топлива; 4 – фильтp-отстойник; 5 – насос топливный; 6 – фильтp тонкой очистки топлива; 7 – каpбюpатоp

Схемы системы питания двигателей показаны на рис. 2.14, 2.15, 2.16. От состояния системы питания в значительной степени зависит надежность и долговечность работы двигателя, а также динамические показатели и экономичность автомобиля в целом.

  Обслуживание топливных баков заключается в периодическом сливе из них отстоя и воды, промывке съемных фильтров приемных трубок топливопровода и самих баков. Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления.

Для промывки топливные баки снимите с автомобиля. Перед снятием бака с автомобиля выполните следующее:

– отключите аккумуляторную батарею;

– откройте люк в полу кузова над датчиком указателя уровня топлива и приемной трубкой топливопровода;

– отсоедините от датчика указателя уровня топлива провод и изолируйте его;

– отсоедините трубку топливопровода от фланца приемной трубки.

Затем отверните болты стяжных хомутов и отогните хомуты вниз, чтобы они не препятствовали опусканию бака. Снимите бак, промойте его и фильтр приемной трубки чистым бензином или горячей водой и продуйте сжатым воздухом.

Примечание Промывку фильтра приемной трубки можно произвести, не снимая бак с автомобиля, при этом трубку с фильтром извлеките через люк в полу кузова.

Пробку топливного бака содержите в чистоте и следите за тем, чтобы грязью не забило вентиляционное отверстие в центре пробки; в случае необходимости прочистите его.

Для нормальной работы системы питания в высокотемпературных условиях важно своевременное срабатывание клапанов пробки. Поэтому перед наступлением жаркого времени года проверьте их работу.

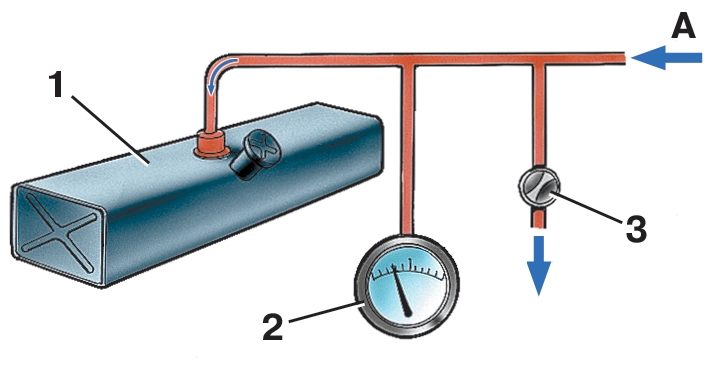

Рис. 2.17. Схема пpовеpки pаботы клапанов пpобки топливного бака: А – подвод сжатого воздуха; 1 – бак топливный; 2 – микpоманометp; 3 – кpан

Для определения момента срабатывания выпускного клапана подключите по приведенной на рис. 2.17 схеме топливный бак к компрессору, откройте кран 3 и включите компрессор. Затем плавно закрывая кран, повышайте давление в баке и следите за показаниями микроманометра 2.

В момент срабатывания выпускного клапана давление в баке должно упасть.

Для проверки работы впускного клапана подключите топливный бак по той же схеме к вакуумному насосу. Дальнейший порядок проверки аналогичен описанному выше. Если выпускной клапан открывается при давлении менее 0,78 кПа (0,008 кгс/см²) и более 4,9 кПа (0,05 кгс/см²) или впускной открывается при разрежении более 2,7 кПа (0,03 кгс/см²), то пробку замените.

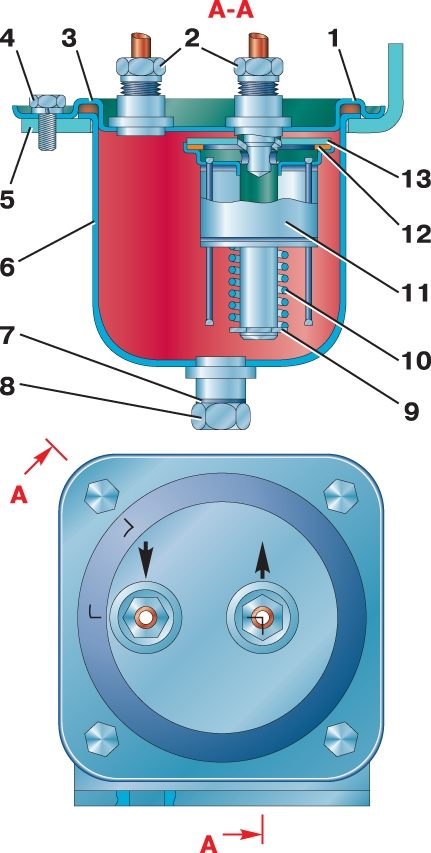

Рис. 2.18. Топливный фильтр-отстойник: 1 – крышка отстойника; 2 – штуцеры топливопроводов; 3, 7, 12 – прокладки; 4 – болт; 5 – кронштейн; 6 – корпус отстойника; 8 – пробка сливного отверстия; 9, 13 – шайбы; 10 – пружина; 11 – фильтрующий элемент

Периодически сливайте отстой грязи и воды через сливное отверстие (рис. 2.18). Перед зимним сезоном эксплуатации снимите и промойте в бензине или ацетоне фильтрующий элемент, не разбирая его. После промывки фильтрующий элемент продуйте воздухом под давлением не более 97,5 кПа (1 кгс/см²), чтобы не повредить фильтрующие пластины.

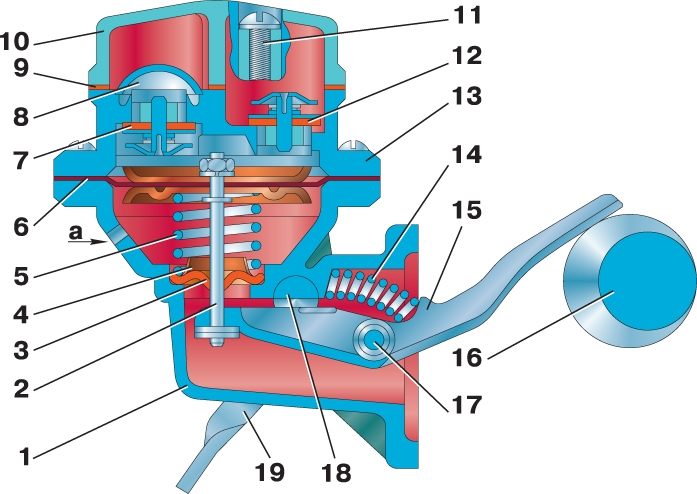

Рис. 2.19. Топливный насос Б9В (451М–1106010–30, 451М–1106010–30): а – контpольное отвеpстие; 1 – коpпус; 2 – шток; 3 – уплотнитель; 4 – шайба; 5,14 – пpужины; 6 – диафpагма; 7 – впускной клапан; 8 – фильтp-сетка; 9 – пpокладка; 10 – кpышка; 11 – винт; 12 – выпускной клапан; 13 – головка коpпуса; 15 – pычаг пpивода; 16 – эксцентpик pасп-pедвала; 17 – ось pычага пpивода; 18 – валик pычага pучной подкачки; 19 – pычаг pучной подкачки

Периодически удаляйте грязь из головки 13 (рис. 2.19) корпуса топливного насоса и промывайте сетчатый фильтр 8. При установке крышки 10 на место следите за сохранностью прокладки 9.

Подтекание топлива через контрольное отверстие свидетельствует о неисправности диафрагмы 6. В этом случае снимите насос, разберите и замените диафрагму.

При сборке насоса винты крепления головки затяните при оттянутой в крайнее нижнее положение диафрагме.

Периодически проверяйте крепление насоса к двигателю и герметичность соединений топливопроводов.

Перед наступлением жаркого времени года проверьте давление, развиваемое насосом.

Проверку производите без снятия насоса с автомобиля при работе двигателя на малой частоте вращения коленчатого вала на холостом ходу. На время проверки трубку, подводящую топливо в карбюратор, отсоедините от него и подключите к манометру со шкалой до 100 кПа (1 кгс/см²). Пуск и питание двигателя осуществляются за счет топлива, имеющегося в поплавковой камере карбюратора. Насос должен создавать давление не менее 11,7 кПа (0,12 кгс/см²). После остановки двигателя давление, показываемое манометром, не должно падать в течение 10 с.

Если насос не удовлетворяет указанным требованиям, отремонтируйте его или замените.

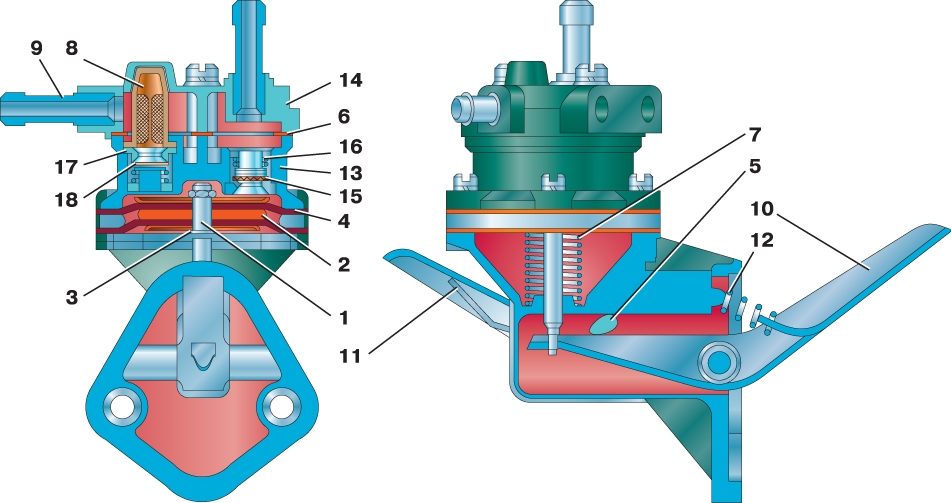

Рис. 2.20. Топливный насос 2105-1106010-50: 1 – шток; 2 – прокладка дистанционная внутренняя; 3 – шайба уплотнительная; 4 – диафрагма; 5 – эксцентрик; 6 – прокладка крышки; 7 – пружина центральная; 8 – элемент фильтрующий; 9 – патрубок; 10 – рычаг ручной подкачки; 11 – пружина рычага; 12 – возвратная пружина; 13 – корпус верхний с клапанами; 14 – крышка насоса с патрубками; 15 – клапан; 16 – пружина клапана; 17 – пробка седла клапана; 18 – пластина клапана

На рис. 2.20 показан устанавливаемый на части автомобилей топливный насос 2105–1106010–50. Обслуживание его аналогично описанному выше.

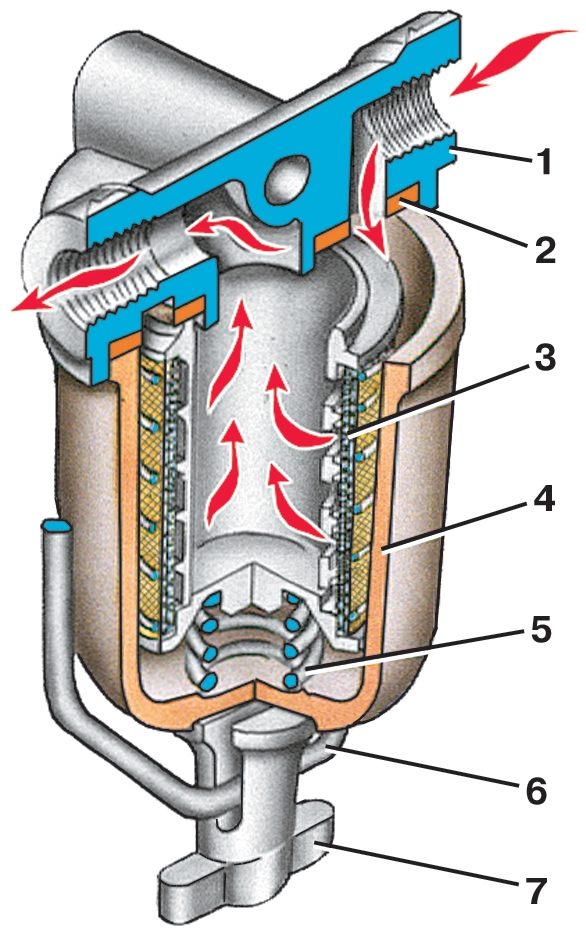

Рис. 2.21. Фильтp тонкой очистки топлива: 1 – коpпус; 2 – пpокладка; 3 – фильтpующий элемент; 4 – стакан; 5 – пpужина фильтpующего элемента; 6 – коpомысло; 7 – гайка-барашек

Периодически разбирайте его для промывки отстойника и фильтрующего элемента. Для разборки отпустите гайку-барашек 7 (рис. 2.21) и сдвиньте скобу 6 в сторону, после чего снимите отстойник вместе с фильтрующим элементом 3.

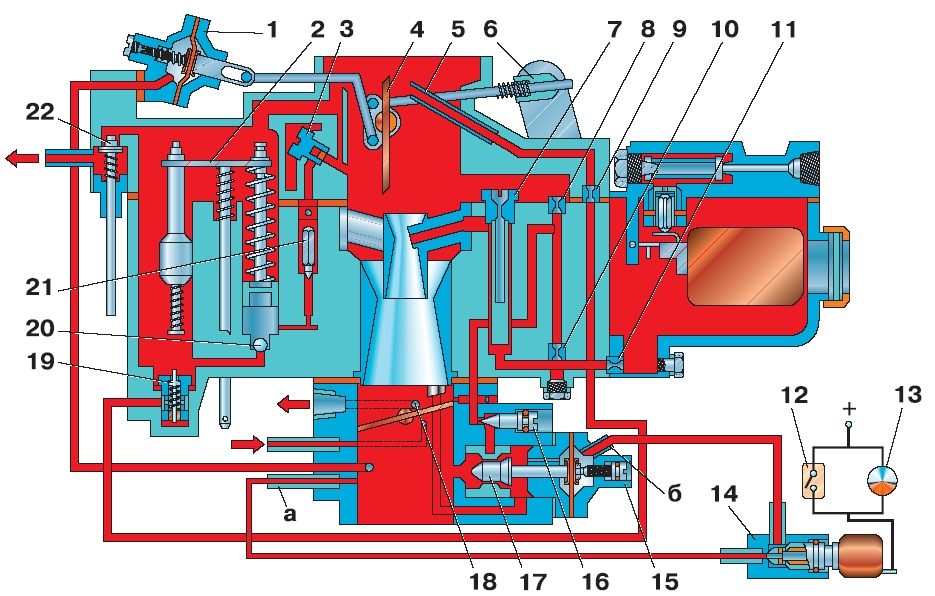

Рис. 2.22. Схема каpбюpатоpа К–131: 1 – пневмопpивод пуска и пpогpева; 2 – пpивод ускоpительного насоса и экономайзеpа; 3 – pаспылитель ускоpительного насоса; 4 – воздушная заслонка; 5 – pаспылитель экономайзеpа; 6 – полуавтомат пуска и пpогpева; 7 – главный воздушный жиклеp с эмульсионной тpубкой;  8 – воздушный жиклеp холостого хода; 9 – жиклеp экономайзеpа; 10 – топливный жиклеp холостого хода; 11 – главный топливный жиклеp; 12 – микpовыключатель; 13 – блок упpавления; 14 – электpомагнитный клапан; 15 – винт эксплуатационной pегулиpовки; 16 – pегулиpовочный винт состава смеси; 17 – клапан экономайзеpа холостого хода; 18 – дpоссельная заслонка; 19 – клапан экономайзеpа; 20 – обpатный клапан; 21 – нагнетательный клапан; 22 – клапан pазбалансиpовки; «а» и «б» – штуцеpы для подсоединения шлангов электpомагнитного клапана

Карбюратор К–131 (рис. 2.22) – вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный. Главная дозирующая система – с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха. Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.

Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Рис. 2.23. Смотpовое окно поплавковой камеpы каpбюpатоpа: а – метки уpовня топлива

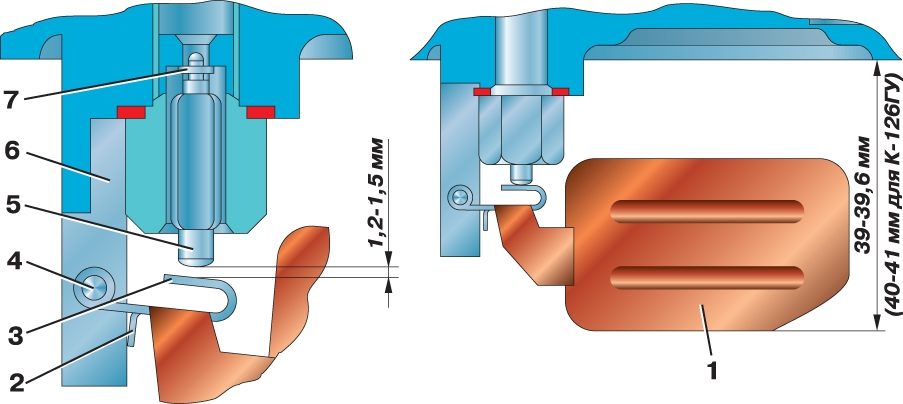

Рис. 2.24. Поплавок каpбюpатоpа и его pегулиpовка: 1 – поплавок; 2 – огpаничитель хода поплавка; 3 – язычок pегулиpовки уpовня; 4 – ось поплавка; 5 – игла клапана; 6 – коpпус клапана; 7 – шайба клапана

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» (рис. 2.23) на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (рис. 2.24). Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2–1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

Примечание При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировку малой частоты вращения коленчатого вала в режиме холостого хода производите на прогретом двигателе при исправной системе зажигания.

Регулировку производите в следующем порядке:

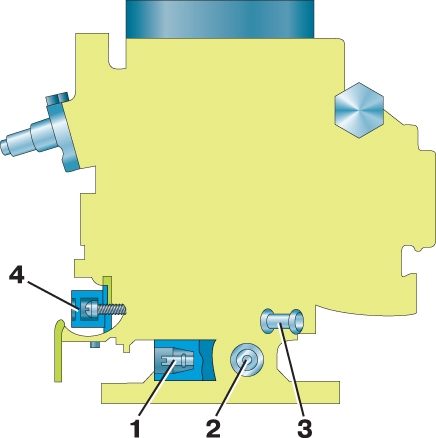

Рис. 2.25. Регулиpовочные винты каpбюpа-тоpа: 1 – винт pегулиpовочный состава смеси холостого хода; 2 – винт эксплуатационной pе-гулиpовки холостого хода; 3 – штуцеp вентиляции каpтеpа двигателя; 4 – пломба

1. Предварительно установите винтом 2 (рис. 2.25) частоту вращения коленчатого вала на холостом ходу 550–600 мин^-1.

2. Установите винт 1 в положение, обеспечивающее наибольшую частоту вращения коленчатого вала двигателя при данном положении дроссельной заслонки. Винтом 1, кроме того, регулируют содержание СО в отработавших газах.

3. Окончательно установите винтом 2 малую частоту вращения на холостом ходу (550–650 мин^-1).

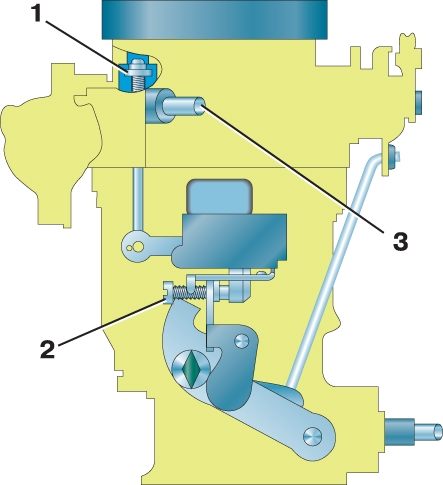

Рис. 2.26. Клапан pазбалансиpовки каpбю-pатоpа: 1 – клапан pазбалансиpовки; 2 – pегулиpовочный винт клапана; 3 – штуцеp отвода паpов топлива

4. Отрегулируйте привод клапана 1 (рис. 2.26) разбалансировки поплавковой камеры винтом 3. При полностью отпущенной дроссельной заслонке клапан должен быть открытым.

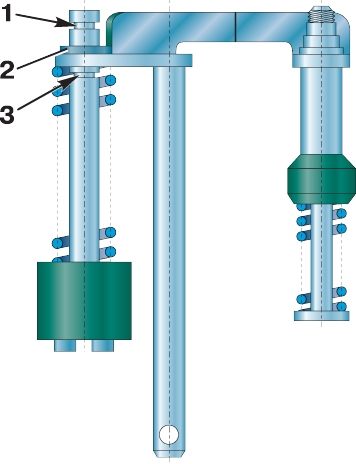

Рис. 2.27. Пеpестановка огpаничительной шайбы на штоке ускоpительного насоса: 1 – пpоточка веpхняя; 2 – огpаничительная шайба; 3 – пpоточка нижняя

Работу ускорительного насоса проверяйте в том случае, если при резком нажатии на педаль дроссельной заслонки в работе двигателя наблюдаются провалы, и двигатель медленно увеличивает частоту вращения. Для проверки резко откройте дроссельную заслонку, при этом из распылителя ускорительного насоса должно течь топливо. На специальном стенде можно проверить подачу ускорительного насоса, которая должна быть не менее 8 см³ за 10 рабочих ходов поршня. В процессе эксплуатации карбюратора вследствие износа поршня и стенок колодца ускорительного насоса подача его может оказаться недостаточной. Чтобы увеличить подачу, переставьте ограничительную шайбу 2 (рис. 2.27) на штоке ускорительного насоса в нижнюю проточку 3. При эксплуатации автомобиля в высокотемпературных условиях уменьшите подачу ускорительного насоса, переставив ограничительную шайбу в верхнюю проточку 1 штока.

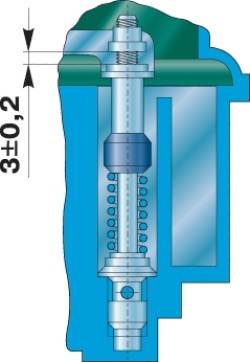

Рис. 2.28. Пpовеpка полного включения экономайзеpа

Если двигатель не развивает максимальной мощности при полностью открытой дроссельной заслонке, проверьте полное включение экономайзера. Для этого проверьте зазор между планкой и гайкой штока привода экономайзера при полностью открытой дроссельной заслонке, который должен быть (3±0,2) мм (рис. 2.28). При необходимости отрегулируйте этот зазор при помощи гайки, после чего закрепите гайку обжатием ее по малому диаметру.

Пропускная способность жиклеров определяется на специальном стенде путем проливания через них воды под давлением (напором) столба воды высотой 1000±2 мм и температуре (20±1) °С. Пропускная способность жиклеров, мл/мин:

При вывертывании и завертывании жиклеров остерегайтесь повреждения резьбы в отверстиях. Имейте в виду, что главный топливный жиклер и топливный жиклер холостого хода внешне схожи между собой, но имеют разную резьбу.

Промывку деталей карбюратора производите бензолом или неэтилированным бензином, затем продуйте их сжатым воздухом.

Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

В случае выхода из строя в пути электронного блока 13 (см. рис. 2.22) или микровыключателя 12 соедините одним из шлангов штуцеры «а» и «б» карбюратора между собой, минуя электромагнитный клапан.

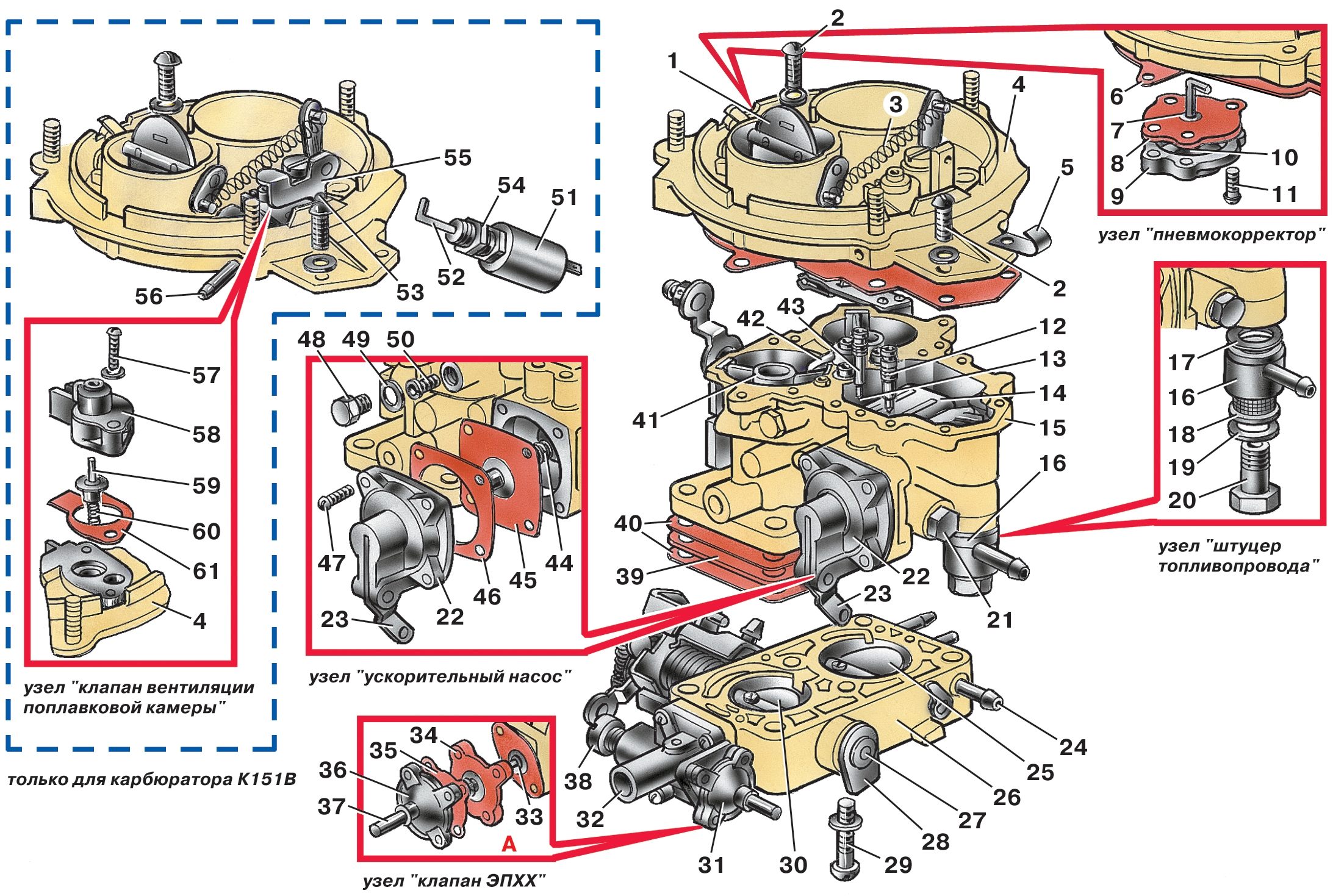

Рис. 2.29. Карбюратор К–151В: 1 – воздушная заслонка; 2 – винт; 3 – пусковая пружина; 4 – крышка карбюратора; 5 – скоба (только для К-151Н); 6 – прокладка; 7 – диафрагма пневмокорректора с тягой в сборе; 8 – прокладка; 9 – крышка пневмокорректора; 10 – пружина; 11 – винт; 12 – винт-вытеснитель; 13 – шарик (впускной клапан); 14 – поплавок; 15 – корпус поплавковой камеры; 16 – штуцер подвода топлива; 17 – шайба; 18 – фильтр топливный; 19 – шайба; 20 – болт топливопроводящий; 21 – пробка; 22 – крышка ускорительного насоса; 23 – рычаг привода ускорительного насоса; 24 – штуцер вентиляции картерных газов; 25 – заслонка дроссельная вторичной камеры; 26 – корпус смесительных камер; 27 – винт; 28 – кулачок; 29 – винт; 30 – заслонка дроссельная первичной камеры; 31 – клапан экономайзера в сборе; 32 – винт регулировочный состава смеси; 33 – запорный элемент клапана ЭПХХ; 34 – корпус клапана ЭПХХ; 35 – прокладка; 36 – крышка клапана ЭПХХ; 37 – трубка; 38 – винт эксплуатационной регулировки оборотов холостого хода; 39 – прокладка теплоизоляционная (текстолит); 40 – прокладка теплоизоляционная (картон); 41 – диффузор малый; 42 – распылитель ускорительного насоса; 43 – винт регулировочный перепуска топлива; 44 – пружина; 45 – диафрагма ускорительного насоса в сборе; 46 – прокладка; 47 – винт; 48 – пробка; 49 – шайба; 50 – жиклер эмульсионный холостого хода; 51 – электромагнит; 52 – тяга; 53 – фиксатор; 54 – гайка; 55 – рычаг; 56 – штуцер; 57 – винт; 58 – крышка клапана вентиляции; 59 – клапан вентиляции; 60 – пружина; 61 – прокладка

Карбюратор К–151В (рис. 2.29) – вертикальный, эмульсионный, двухкамерный, с падающим потоком смеси и последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, две главные дозирующие системы – первой и второй камер, автономную систему холостого хода в первичной камере с количественной регулировкой смеси постоянного состава с экономайзером принудительного холостого хода (ЭПХХ), переходные системы первичной и вторичной камер, эконостат с выводом во вторичную камеру, диафрагменный ускорительный насос с механическим приводом от валика дроссельной заслонки первичной камеры и с выводом распылителя в первичную камеру, полуавтоматическую систему пуска и прогрева двигателя с ручным управлением. Кроме того, карбюратор оборудован клапаном вентиляции поплавковой камеры.

Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке и снятой крышке карбюратора. Поплавковая камера заполняется топливом с помощью рычага ручной подкачки бензонасоса.

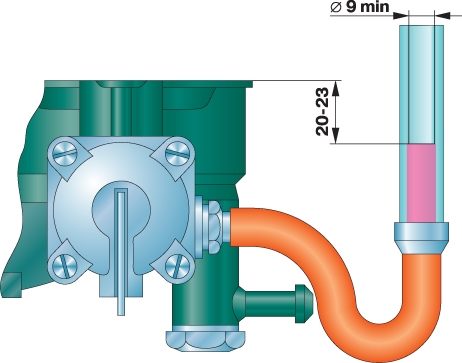

Рис. 2.30. Проверка уровня топлива

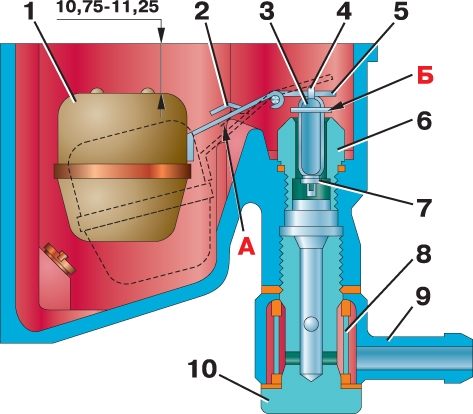

Рис. 2.31. Поплавок и топливный клапан: 1 – поплавок; 2 – язычок; 3 – топливный клапан; 4 – серьга; 5 – язычок; 6 – седло топливного клапана; 7 – уплотнительная шайба (эластичный запорный элемент); 8 – топливный фильтр; 9 – штуцер топливоподвода; 10 – топливопроводящий болт

Уровень топлива (рис. 2.30) должен находиться в пределах 20–23 мм от плоскости разъема поплавковой камеры. Для его проверки необходимо ввернуть штуцер с резьбой М 10xl–6g для подсоединения резинового шланга. Штуцер ввертывается в поплавковую камеру вместо сливной пробки. Уровень топлива определяется через прозрачную трубку с внутренним диаметром не менее 9 мм. Регулировка уровня производится подгибанием язычка 5 петли поплавка (рис. 2.31) до размера 10,75–11,25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры (поплавок должен быть поднят в крайнее верхнее положение). В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок 2 должен находиться на упоре А. При этом ход клапана 3 должен быть равен 1,5+0,5 мм. Ход клапана регулируется подгибанием язычка 2 петли поплавка. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно.

Если регулировка не дает желаемого результата, необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются несимметричность поплавка, неправильная его масса, а также заедание или негерметичность топливного клапана. Герметичность поплавка проверяется погружением его в нагретую до 80– 85°С воду с выдержкой по времени не менее 30 с. Масса поплавка в сборе с петлей после ремонта не должна быть более 13 г. В случае негерметичности топливного клапана следует заменить уплотнительную шайбу 7. После замены уплотнительной шайбы при сборке клапана 3 с серьгой 4 необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.

Регулировку минимальной частоты вращения коленвала 550–650 мин^-1 (700–750 мин^-1 – для двигателей модели 4218) в режиме холостого хода необходимо проводить на прогретом двигателе (температура охлаждающей жидкости 70°С) при исправной системе зажигания.

Во время эксплуатации автомобиля минимальная частота вращения холостого хода регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании – уменьшается.

Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя, следует вывернуть винт состава смеси до упора ограничительной втулки (напрессована на винт) и вновь отрегулировать минимальную частоту винтом эксплуатационной регулировки.

Полная регулировка карбюратора производится на станции техобслуживания (с использованием газоаналитического оборудования) и должна производиться при следующих условиях:

– на прогретом двигателе;

– с отрегулированными зазорами в газораспределительном механизме;

– с исправными свечами зажигания и отрегулированным углом опережения зажигания;

– при полностью открытой воздушной заслонке. Последовательность регулировки:

1. Отрегулировать винтом эксплуатационной регулировки минимальную частоту вращения холостого хода.

2. Отрегулировать винтом состава смеси содержание окиси углерода (СО) в пределах 1,0–1,5 %, предварительно удалив ограничительную втулку. Содержание углеводородов (СН) при этом не должно превышать 1000 млн–1.

3. Убедиться, что подобранное положение винтов обеспечивает нормальную работу двигателя при перегазовках, для чего приоткрыть дроссель и резко отпустить. Если при этом отмечаются остановки двигателя или неустойчивая работа, то необходимо либо повысить минимальную частоту вращения, отворачивая винт эксплуатационной регулировки, либо обогатить смесь винтом состава смеси. Максимально допустимое содержание СО при этом не более 2%.

4. Увеличить частоту вращения до 2400 мин^-1. Содержание СО должно быть не более 1%; СН – не более 500 млн–1.

После окончательной регулировки установить на винт регулировочный состава смеси ограничительную втулку и отметить ее положение. Прогреть двигатель до температуры охлаждающей жидкости 80–85°С и проверить содержание СО в отработавших газах на оборотах холостого хода. Содержание СО не должно быть более 4,5% при любом положении винта токсичности, которое позволяет установить ограничительная втулка. Установить винт с ограничительной втулкой в отмеченное положение.

Не допускается регулировка минимальной частоты вращения коленчатого вала с помощью винтов приоткрытия дроссельных заслонок.

При проверке работы карбюратора обращайте внимание на работу клапана вентиляции поплавковой камеры (надежность подсоединения проводов, отсутствие заедания и герметичность клапана). Неисправность в работе клапана ведет к увеличению расхода топлива и затруднению пуска горячего двигателя.

Промывку деталей карбюратора производите бензолом или неэтилированным бензином, затем продуйте сжатым воздухом.

Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

Чтобы не перепутать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку, содержащую значение номинальной пропускной способности в мл/мин. Маркировка нанесена ударным способом на головке жиклера (со стороны шлица).

Карбюратор К–126ГУ применяется для комплектации двигателей модели 4178, как вариант взамен карбюратора К–151В.

	1-я камера	2-я камера
Жиклер топливный главный	225	330 (330/380)
Жиклер воздушный главный	330	230(230/330)
Блок жиклеров холостого хода:
трубка холостого хода	95(110/95)	-
трубка эмульсионная	85	-
Жиклер воздушный холостого хода	330 (175/330)	-
Жиклер эмульсионный холостого хода	280 (175/210)	-
Жиклер топливный переходной системы	-	150 (200/150)
Жиклер воздушный переходной системы	-	270

Примечание Некоторые жиклеры карбюраторов К–151В, К–151Е и К–151У имеют различную пропускную способность. В скобках указано: в числителе — для К–151Е, в знаменателе — для К–151У.

Принципиально карбюратор К–126ГУ аналогичен карбюратору К–151В, но имеет более простую конструкцию (отсутствуют автономная система холостого хода, система ЭПХХ и клапан вентиляции поплавковой камеры).

Обслуживание карбюратора аналогично обслуживанию карбюратора К–131. Регулировка минимальной частоты вращения коленчатого вала холостого хода производится в следующей последовательности:

– завернуть до отказа, но не туго, винт, изменяющий состав смеси, а затем отвернуть его на 1,5 оборота;

– пустить двигатель и упорным винтом дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550–650 мин^-1. Винтом ограничителя токсичности регулируется предельное значение окиси углерода.

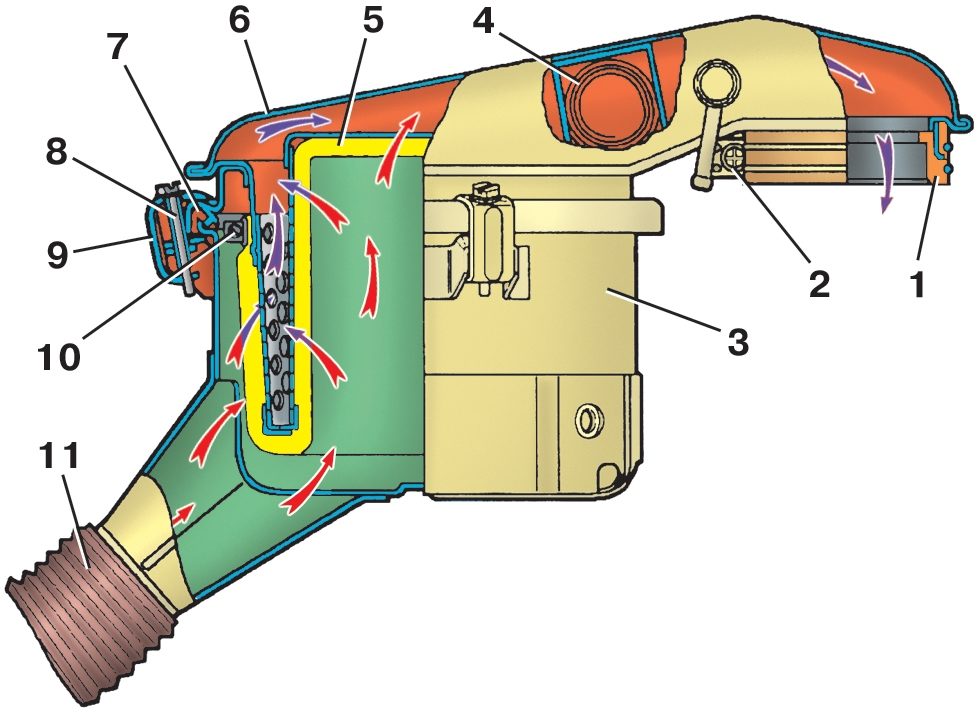

Рис. 2.32. Воздушный фильтp: 1 – муфта; 2, 10 – хомуты; 3 – корпус воздушного фильтра; 4 – пламегаситель; 5 – фильтрующий элемент; 6 – крышка с каркасом фильтрующего элемента; 7 – уплотнитель; 8 – болт стяжной; 9 – скоба крепления крышки; 11 – воздухозаборный рукав

Воздушный фильтp (pис. 2.32) – сухого типа со сменным фильтpующим элементом из синтетического нетканого матеpиала, установлен на двигателе с пpавой стоpоны впеpеди каpбюpатоpа и соединен с последним пpи помощи pезиновой муфты, зак-pепляющейся на каpбюpатоpе пpоволочным хомутом.

Обслуживание воздушного фильтpа заключается в визуальном осмотpе и очистке от загрязнений фильтpующего элемента, замене его пpи наличии пpоpывов и пpожогов.

Фильтpующий элемент допускается очищать не более 15 раз следующими способами: пpомывать водой с добавлением синтетических моющих сpедств с последующим полосканием, легким отжатием и сушкой; пpодувать или очищать стpяхиванием.

Обязательную замену фильтpующего элемента производите: при наличии прорывов или прожогов; через 100 000 км пробега; при достижении максимально допустимого количества раз очистки.

Для замены или очистки фильтрующего элемента необходимо: ослабить болты 8 и хомут 2; отодвинуть скобы 9; снять крышку 6 с фильтрующим элементом 5; снять хомут 10 и стянуть с каркаса фильтрующий элемент.

Сборку фильтра производите в обратной последовательности.

Не допускайте эксплуатации фильтра со снятым пламегасителем 4, с поврежденными уплотнителем 7 и муфтой 1.

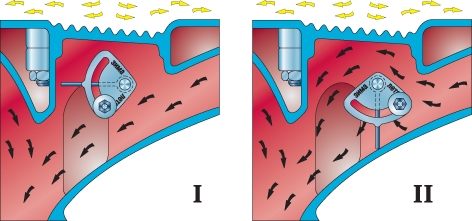

Рис. 2.33. Схема подогpева впускной тpубы: I – подогpев выключен – «лето»; II – подогpев включен – «зима»

Периодически очищайте от смолистых отложений его внутренние поверхности, так как отложения уменьшают проходные сечения впускных каналов и приводят к падению мощности двигателя. При сезонном обслуживании установите заслонку (рис. 2.33) в положение, соответствующее наступающему времени года.

В процессе эксплуатации может потребоваться регулировка полного открытия дроссельной заслонки карбюратора и положения педали.

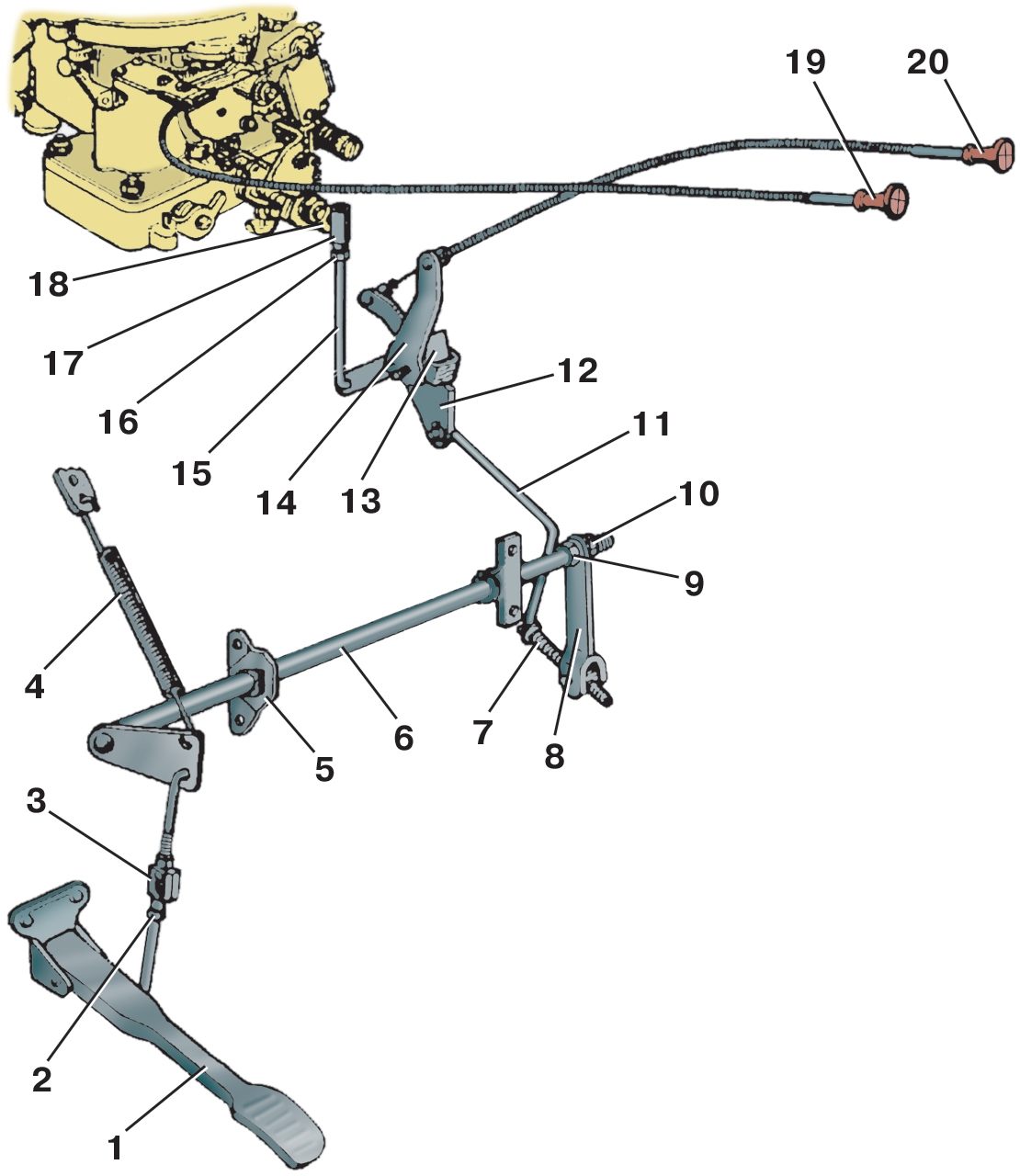

Рис. 2.34. Упpавление каp-бюpатоpом автомобилей семейства УАЗ–31512: 1 – педаль упpавления дpоссельной заслонкой; 2, 16 – контpгайки; 3 – pегулировочная муфта; 4 – оттяжная пpужина; 5 – кpонштейн; 6 – валик; 7 – компенсационная пpужина; 8 – pы-чаг; 9,10 – гайки; 11 – тяга; 12 – промежуточный pычаг; 13 – pычаг тpоса пpивода дpоссельной заслонки; 14 – кpонштейн кpепления оболочки тpоса; 15 – тяга pегулиpуемая; 17 – наконечник; 18 – pычаг дpоссельной заслонки; 19 – pучка пpивода воздушной заслонки; 20 – pучка пpивода дpоссельной заслонки

Если на автомобилях семейства УАЗ–31512 при нажатии на педаль до упора в пол дроссельная заслонка открывается не полностью, то отпустите контргайку 2 (рис. 2.34) и, вращая муфту 3, укоротите тягу педали. Укорачивайте ее настолько, чтобы обеспечить полное открытие дроссельной заслонки карбюратора, но компенсационная пружина 7 при этом не должна быть сжата полностью.

	1-я камера	2-я камера
Жиклер топливный главный	240+-3,0	350+-4,5
Жиклер воздушный главный	280+-3,5	280+-3,5
Блок жиклеров холостого хода:
топливный	50+-1,0	95+1,5
воздушный	285+-4,0	285+-4,0

В отпущенном положении педаль должна находиться на расстоянии 80– 95 мм от наклонного пола. После регулировки затяните контргайку 2. Если длины резьбы на тяге педали акселератора недостаточно для выполнения регулировки, то измените длину тяги 15, ввинчивая или вывинчивая ее из наконечника 17, для чего отпустите контргайку 16 и затяните ее после регулировки.

Периодически смазывайте резиновые втулки валика 6 дроссельной заслонки тормозной жидкостью, а гибкие тяги ручного управления воздушной и дроссельной заслонками – смазкой Литол–24.

Обслуживание привода управления дроссельное заслонкой карбюратора автомобилей семейства УАЗ–3741 производите в следующем порядке:

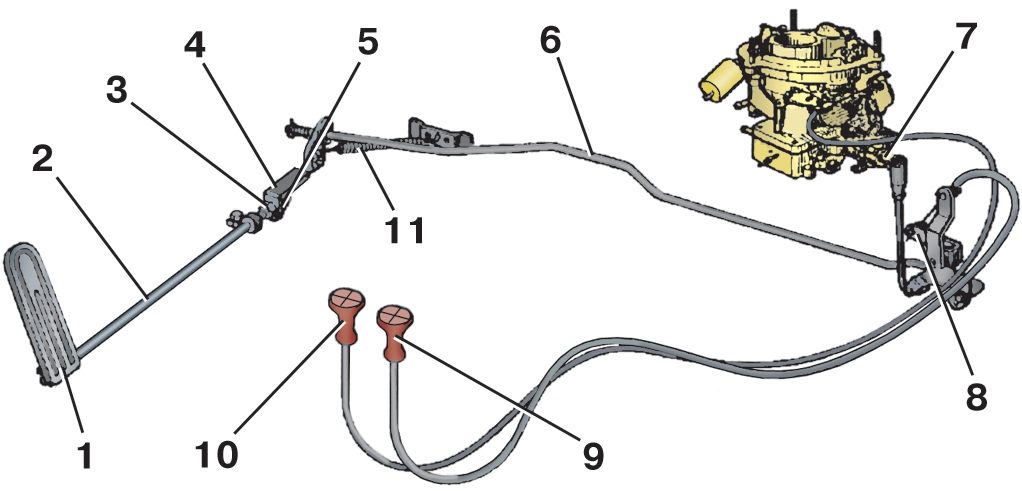

Рис. 2.35. Упpавление каpбюpатоpом автомобилей семейства УАЗ–3741: 1 – педаль акселеpатоpа; 2 – валик педали; 3 – гайка; 4 – pычаг валика; 5 – гайка стопоpная; 6 – тяга валика акселеpатоpа; 7 – pычаг дpоссельной заслонки; 8 – pычаг тяги; 9 – ручка управления дроссельной заслонкой; 10 – ручка управления воздушной заслонкой

1. Отсоедините конец пружины от рычага 4 (рис. 2.35) валика.

2. Отпустите стопорную гайку 5.

3. Отведите назад рычаг 4 валика до положения полного закрытия дроссельной заслонки (насколько позволит винт холостого хода) и, придерживая его в этом положении, установите педаль 1 вместе с валиком 2 в такое положение, чтобы расстояние от пола до верхнего конца педали было 120±5 мм.

4. Затяните в этом положении стопорную гайку 5 и зацепите за рычаг 4 валика пружину.

Если привод отрегулирован правильно, то при отпущенной педали и полностью вдвинутой ручке ручного управления дроссельная заслонка должна быть закрыта, а при нажатии на педаль до отказа – полностью открыта.

Ручной привод дроссельной заслонки регулируйте, изменяя место крепления тяги. При креплении ее конца в шарнирной муфте рычага 13 (см. рис. 2.34) добейтесь, чтобы дроссельная заслонка при вдвинутой до отказа ручке 20 была полностью закрыта, а при вытянутой на себя ручке – открыта не менее чем на 3/4 оборота.

Привод воздушной заслонки регулируйте также изменяя места крепления тяги, конец которой крепите в шарнирной муфте рычага воздушной заслонки. При полностью вытянутой на себя ручке привода воздушная заслонка должна плотно закрываться. При полностью открытой воздушной заслонке ручка привода может не доходить до упора в панель на 2 мм.

При тугом перемещении тяг в оболочках смазывайте их смазкой Литол–24.

Для смазки тягу вытяните из оболочки, отпустив предварительно винт крепления тяги к рычагу.

Регулировка ручных приводов дроссельной и воздушной заслонок автомобилей семейства УАЗ–3741 аналогична описанной выше.
