7.2.8. Замена генератора в сборе (1CD-FTV)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

Снимите правое переднее колесо.

Снимите верхний кожух радиатора.

Снимите нижний щиток двигателя №1.

Снимите нижний правый щиток двигателя.

Снимите клиновой ремень №1 (привода компрессора кондиционера от шкива коленчатого вала).

Снимите клиновой ремень привода генератора.

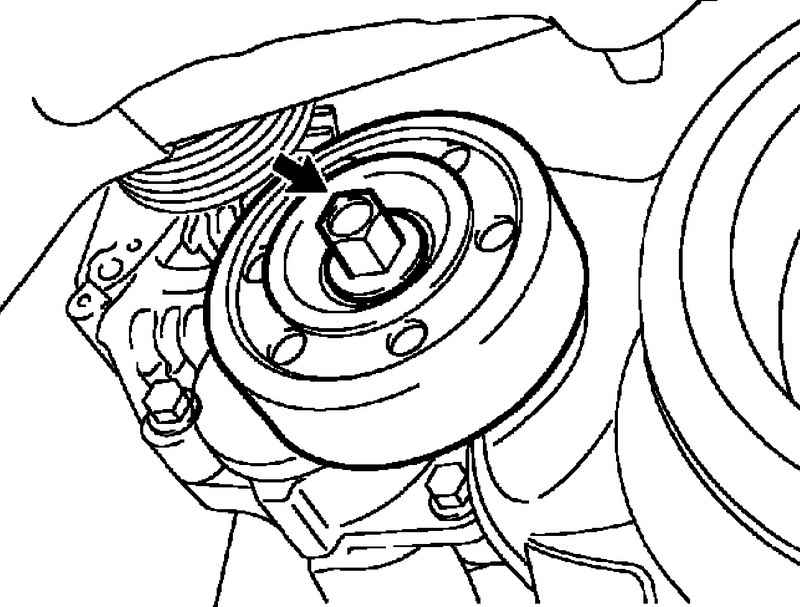

Рис. 7.38. Болт крепления ролика

Выверните болт и снимите опорный ролик (рис. 7.38).

Снимите переднюю часть выхлопной трубы.

Снимите каталитический нейтрализатор, встроенный в выпускной коллектор.

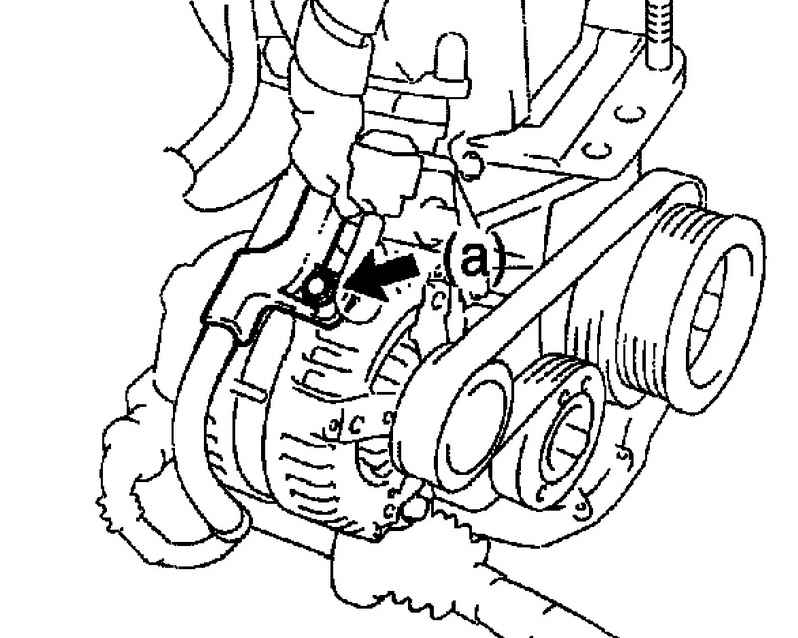

Рис. 7.39. Болт крепления жгута проводов

Выверните болт и снимите жгут проводов (рис. 7.39).

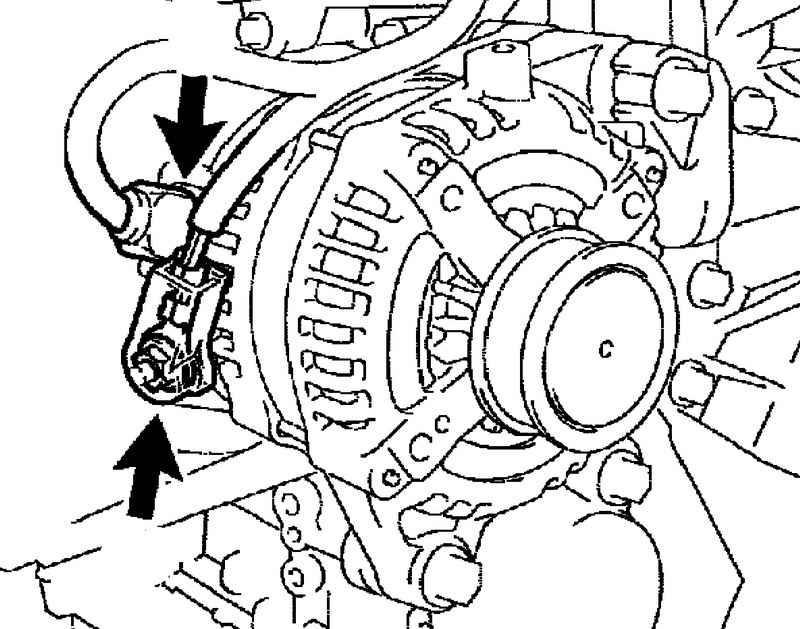

Рис. 7.40. Разъем и колпачок №1

Снимите колпачок клеммы №1 и отверните гайку. Отсоедините провод генератора (рис. 7.40).

Отсоедините разъем генератора.

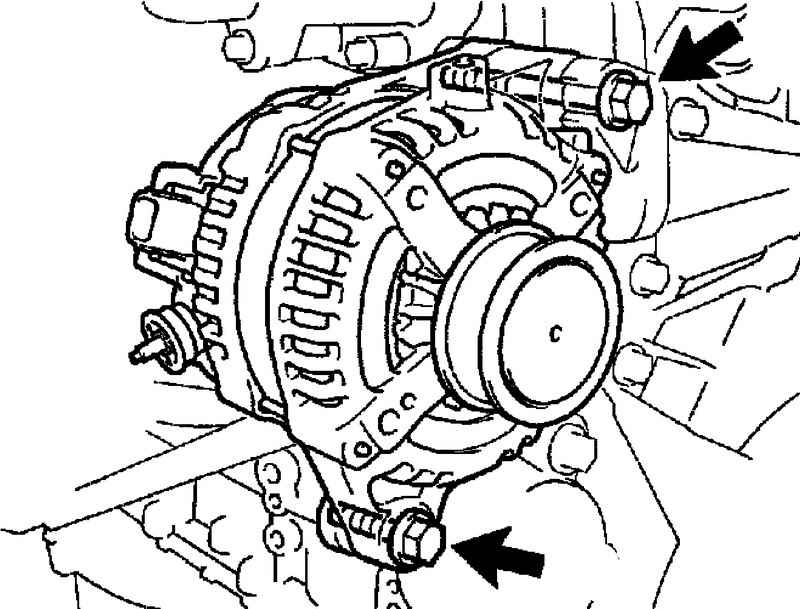

Рис. 7.41. Болты крепления генератора

Выверните 2 болта и снимите генератор (рис. 7.41).

Момент затяжки: 31 Н·м для М8, 47 Н·м для М10, 9,8 Н·м для провода генератора, 5,0 Н·м для жгута проводов.

ПРИМЕЧАНИЕ Установку остальных компонентов осуществляйте в порядке, обратном снятию.
