6.1.2. Электронная система распределения тормозного усилия (EBD)

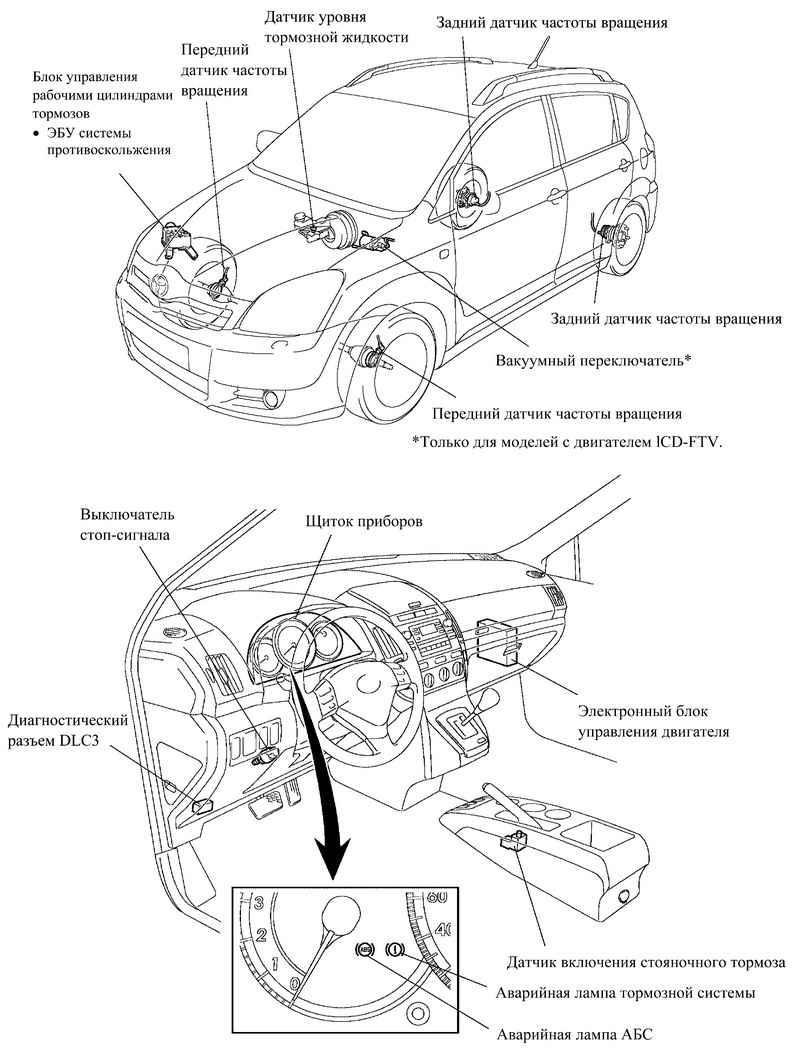

Рис. 6.3. Расположение основных компонентов системы распределения тормозного усилия (EBD)

Механическая система распределения тормозного усилия, применявшаяся на предшествующих моделях, уступила место электронному блоку управления (ЭБУ) системы противоскольжения, который с высокой точностью контролирует тормозное усилие в зависимости от условий движения автомобиля.

При нажатии на педаль тормоза во время движения по прямой нагрузка на задние колеса уменьшается, а на передние колеса – возрастает. Электронный блок управления АБС распознает такое состояние по сигналам датчиков частоты вращения и посылает команду в блок управления рабочими цилиндрами тормозов, регулируя тормозное усилие, передаваемое на задние колеса.

Величина этого усилия зависит, например, от загрузки автомобиля, а также от скорости замедления. Таким образом обеспечивается оптимальное распределение тормозных усилий, передаваемых на задние колеса, в зависимости от условий движения.

При торможении в повороте нагрузка на внутренние колеса уменьшается, а на внешние – увеличивается. Электронный блок управления системы противоскольжения распознает такое состояние по сигналам датчиков частоты вращения и посылает команду в блок управления рабочими цилиндрами тормозов, обеспечивая оптимальное распределение тормозного усилия между внутренними и внешними колесами.

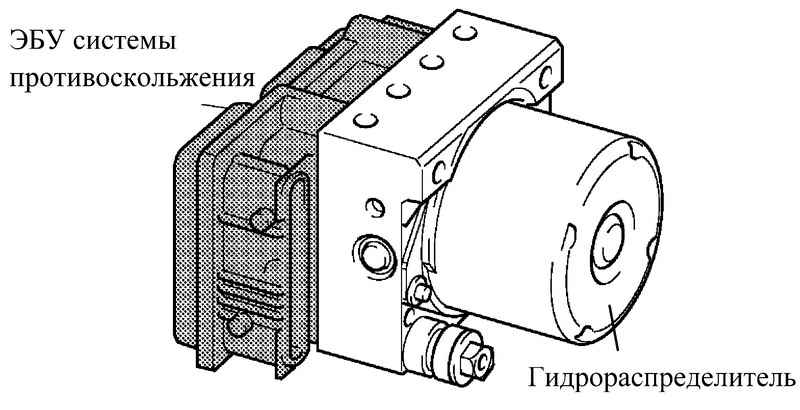

Рис. 6.4. Блок управления рабочими цилиндрами тормозов

Блок управления рабочими цилиндрами тормозов состоит из гидрораспределителя и ЭБУ системы противоскольжения.

Используется блок управления рабочими цилиндрами тормозов производства BOSCH, как и на автомобилях Avensis.

Электронный блок управления АБС рассчитывает частоту вращения и интенсивность замедления каждого колеса, а также контролирует блокировку колес на основании сигналов, поступающих от 4-х датчиков частоты вращения. В зависимости от того, пробуксовывают ли колеса, электронный блок управления системы противоскольжения регулирует давление тормозной жидкости в рабочем цилиндре каждого колеса, включая обратный и редукционный клапаны в одном из трех режимов: снижения, удержания и увеличения давления.

Рис. 6.5. Принцип работы системы (EBD)

При обнаружении ЭБУ системы противоскольжения неисправности АБС с электронной системой распределения тормозного усилия (EBD) включается контрольная лампа АБС и контрольная лампа тормозной системы, указывающие на неисправность системы (см. таблицу ниже).

Одновременно с этим запоминаются электронные коды неисправности (DTC). DTC могут быть считаны по числу миганий аварийной лампы АБС: для этого следует подключить к контактам Tc и CG диагностического разъема DLC3 диагностический прибор SST (09843-18040) или микропроцессорный тестер II.

В системе диагностики предусмотрен активный режим диагностирования сигналов датчиков. Функция активизируется путем подключения к контактам Ts и CG диагностического разъема DLC3 диагностического прибора SST (09843-18040) или микропроцессорного тестера II.

При обнаружении неисправностей в процессе проверки датчиков электронный блок управления системы противоскольжения запоминает соответствующие электронные коды DTC. DTC, записанные в память в ходе проверки датчиков, могут быть считаны по числу миганий контрольной лампы АБС при замыкании контактов Tc и CG диагностического разъема DLC3 или с помощью микропроцессорного тестера II.

При возникновении неисправности в системе АБС ЭБУ системы противоскольжения блокирует включение антиблокировочной системы.

При возникновении неисправности в электронной системе распределения тормозного усилия (EBD) ЭБУ системы противоскольжения блокирует работу этой системы. В этом случае тормозная система будет работать, как при отсутствии АБС с электронной системой распределения тормозного усилия (EBD).
