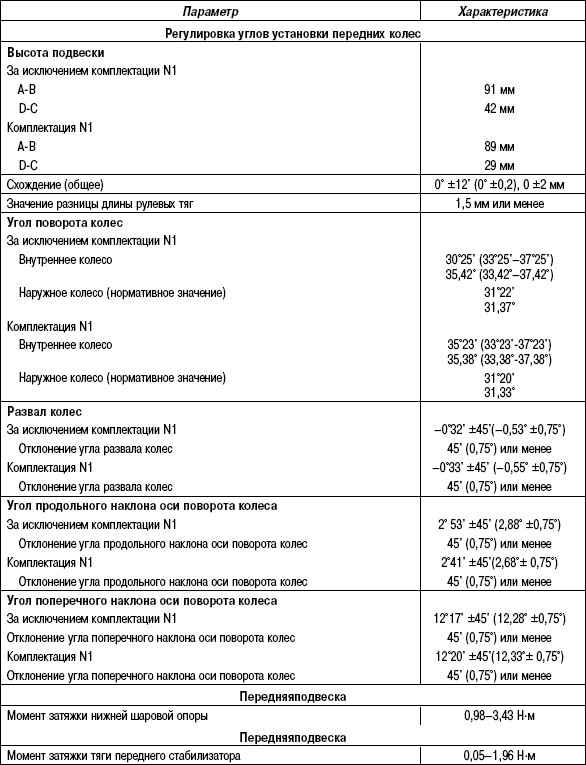

4.5.1. Таблица 4.1. Технические характеристики для проверочных и регулировочных работ (передняя подвеска)

A: Расстояние до земли от центра переднего колеса

B: Расстояние до земли от центра переднего болта крепления нижнего рычага подвески

C: Расстояние до земли от центра болта крепления балки моста

D: Расстояние до земли от центра заднего колеса
