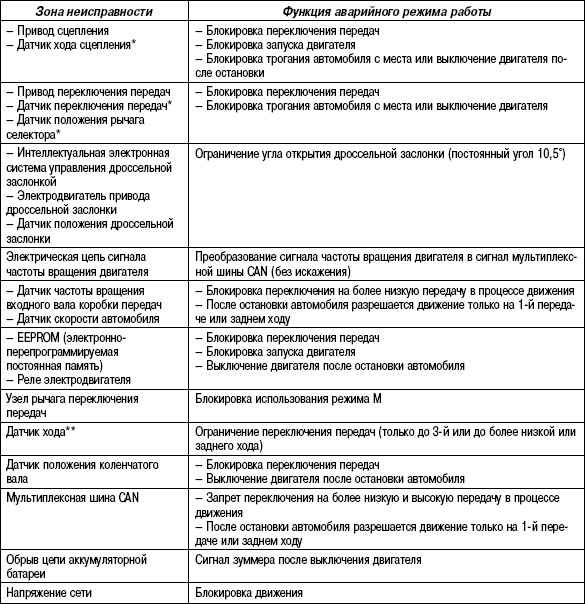

3.4.7. Таблица 3.7. Схема работы в аварийном режиме

* За исключением случаев обнаружения одновременной неисправности главной и вспомогательной цепей датчика или отсутствия выходного сигнала.

** Неисправность одной из цепей (главной или вспомогательной) каждого датчика.
