2.13.1. Снятие и установка выхлопной трубы в сборе (1ZZ-FE / 3ZZ-FE)

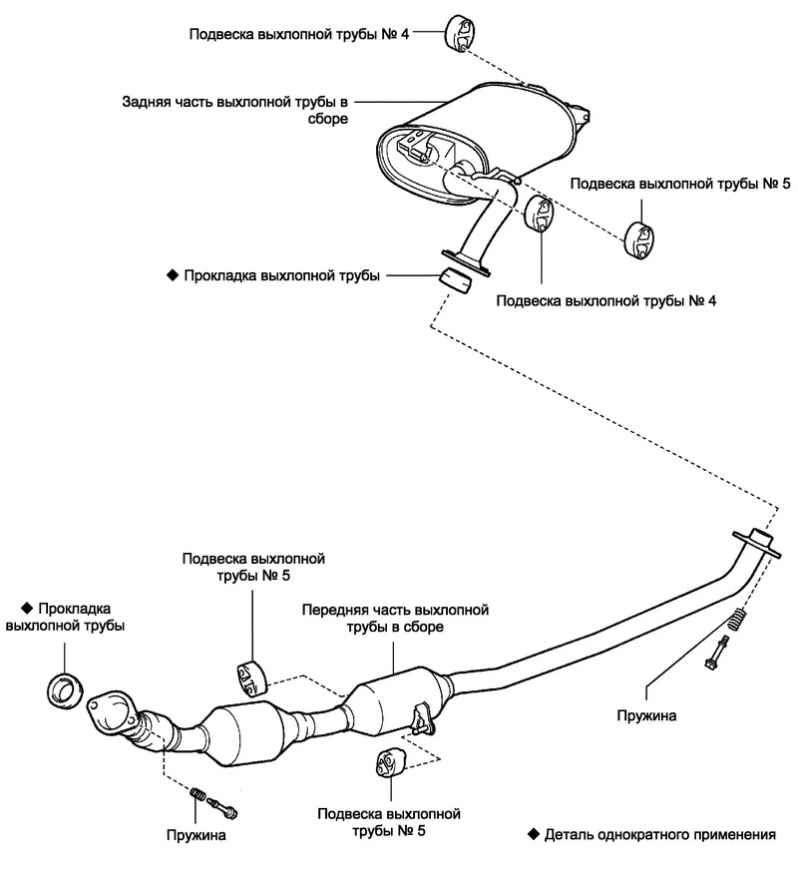

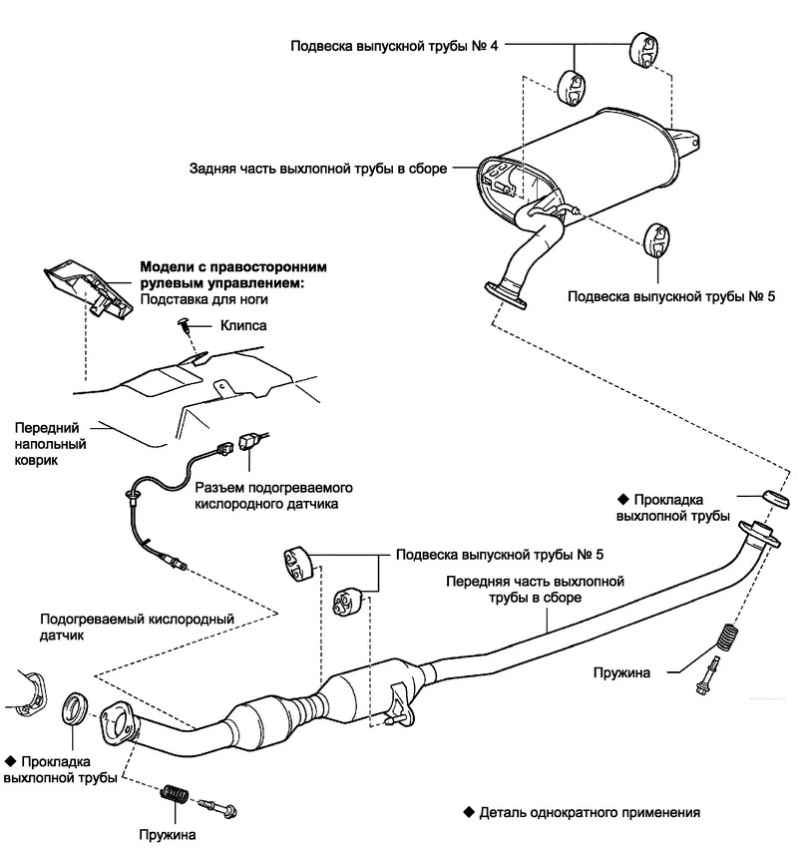

Рис. 2.612. Выхлопная труба в сборе (1ZZ-FE/ 3ZZ-FE)

Рис. 2.613. Выхлопная труба в сборе (1CD-FTV)

Отсоедините отрицательную клемму от вывода аккумуляторной батареи.

Снимите переднюю подставку для ноги.

Снимите подогреваемый кислородный датчик.

Выверните 2 болта и снимите 2 пружины.

Снимите заднюю часть выхлопной трубы с 2 подвесок №4 и с подвески №5.

Рис. 2.614. Прокладка передней части выхлопной трубы

Снимите прокладку с передней части выхлопной трубы (рис. 2.614).

Выверните 2 болта и снимите 2 пружины.

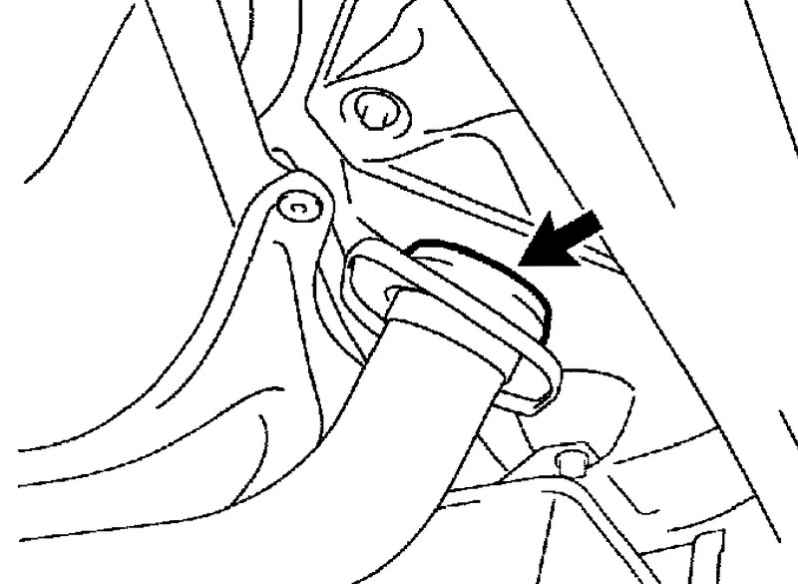

Рис. 2.615. Прокладка передней части выхлопной трубы

Снимите переднюю часть выхлопной трубы с 2 подвесок №5 (рис. 2.615).

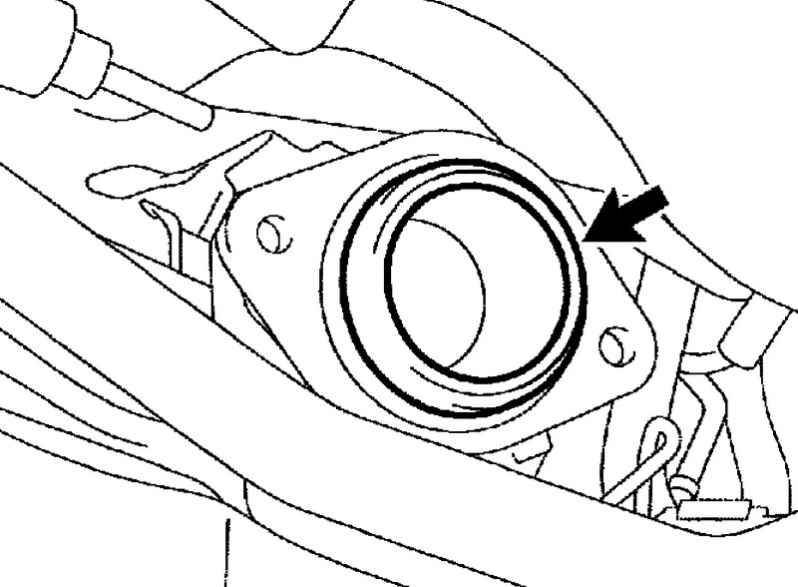

Рис. 2.616. Прокладка выпускного коллектора

Снимите прокладку с выпускного коллектора (рис. 2.616).

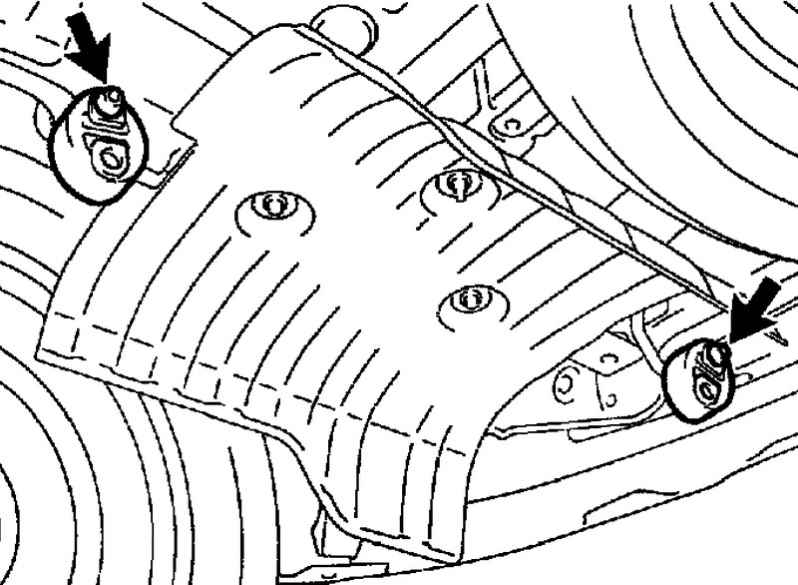

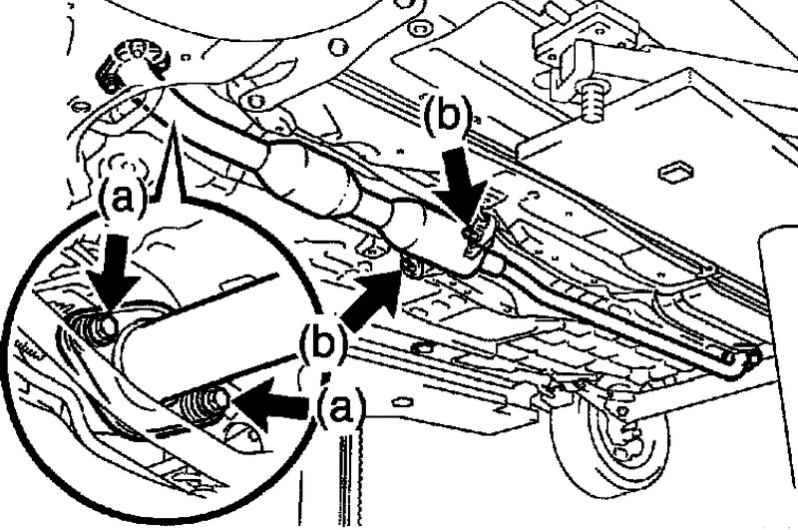

Рис. 2.617. Подвески выхлопной трубы №4

Снимите с кузова 2 подвески выхлопной трубы №4 (рис. 2.617).

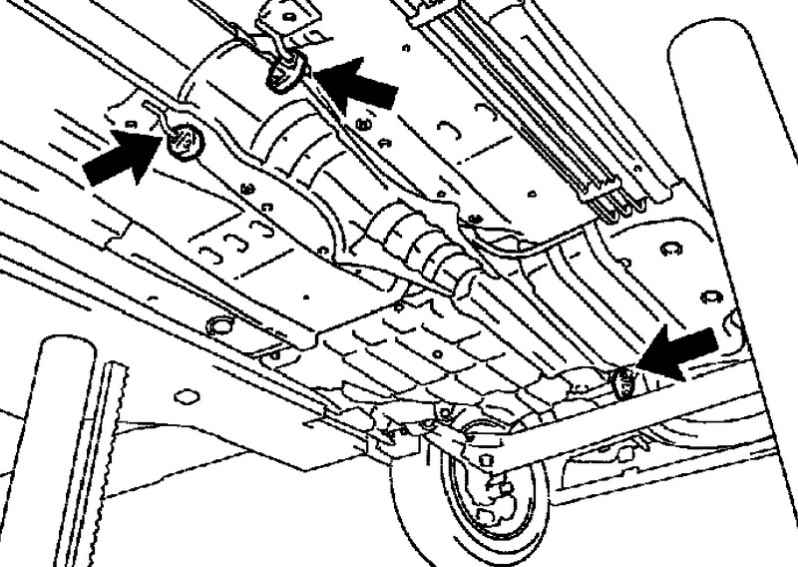

Рис. 2.618. Подвески выхлопной трубы №5

Снимите с кузова 3 подвески выхлопной трубы №5 (рис. 2.618).

Установите на кузов 3 подвески выхлопной трубы №5.

Установите на кузов 2 подвески выхлопной трубы №4.

Проверьте длину пружины в свободном состоянии.

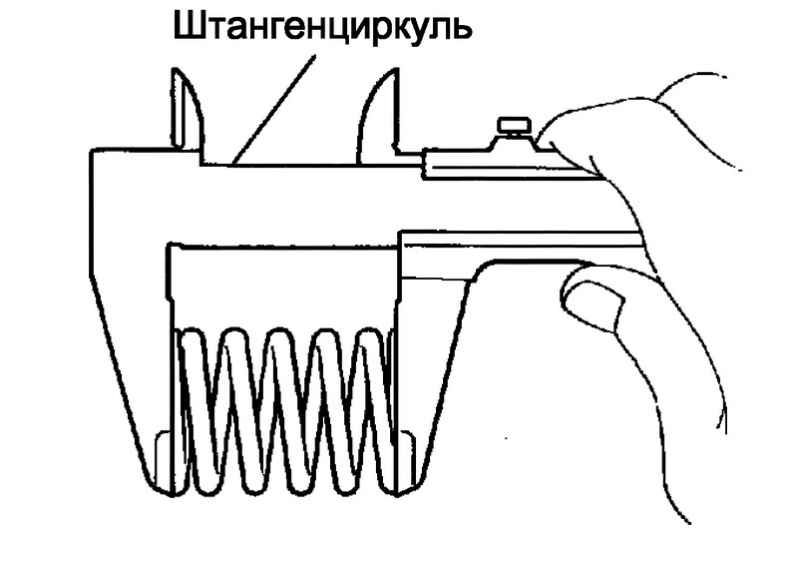

Рис. 2.619. Измерение длины пружины

Штангенциркулем измерьте длину пружины в свободном состоянии (рис. 2.619).

Минимально допустимая длина: 41,5 мм.

Если длина пружины в свободном состоянии меньше минимально допустимой величины, пружину следует заменить.

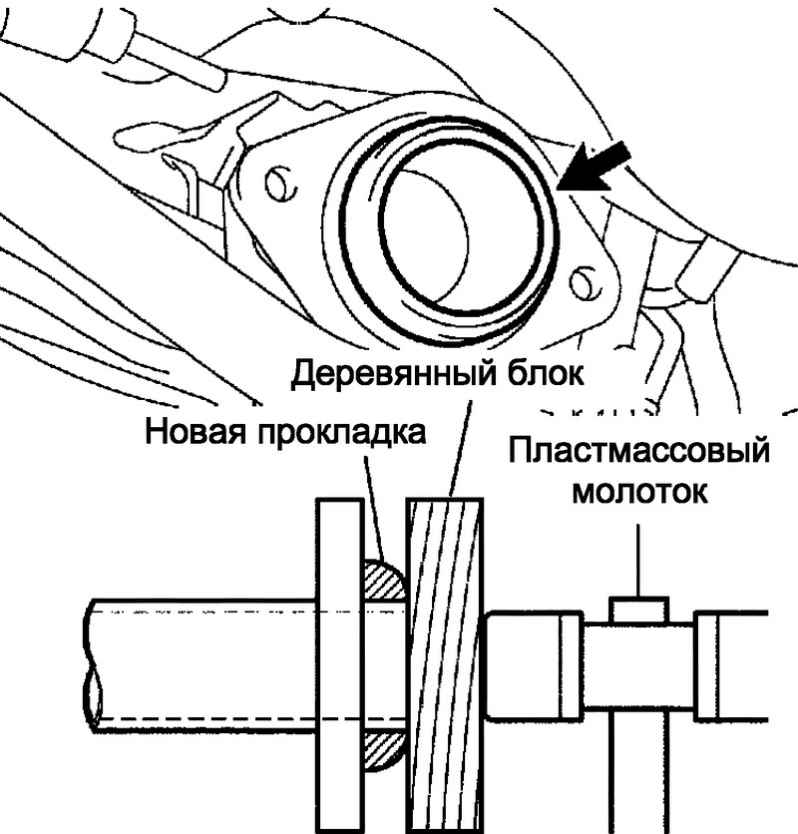

Рис. 2.620. Схема запрессовки прокладки выпускного коллектора

С помощью деревянного блока и пластмассового молотка запрессуйте новую прокладку, чтобы она была заподлицо с плоскостью выпускного коллектора (рис. 2.620).

ПРИМЕЧАНИЕ Необходимо следить, чтобы прокладка была установлена в правильное положение. Использовать снятую прокладку не разрешается. Не разрешается запрессовывать прокладку в выпускной коллектор, устанавливая на выпускной коллектор переднюю часть выхлопной трубы.

Установите переднюю часть выхлопной трубы на подвески №5.

Затяните 2 болта с пружинами.

Момент затяжки: 43 Н·м.

Проверьте длину пружины в свободном состоянии.

Штангенциркулем измерьте длину пружины в свободном состоянии.

Минимально допустимая длина: 38,5 мм.

Если длина пружины в свободном состоянии меньше минимально допустимой величины, пружину следует заменить.

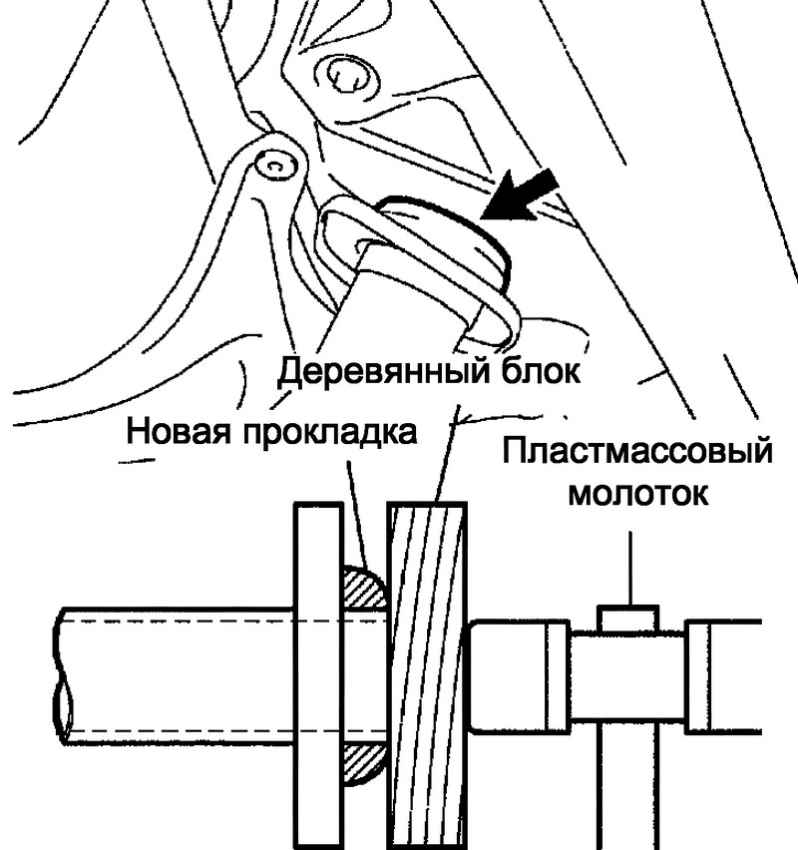

Рис. 2.621. Схема запрессовки прокладки передней части выхлопной трубы

С помощью деревянного блока и пластмассового молотка запрессуйте новую прокладку в переднюю часть выхлопной трубы (рис. 2.621).

ПРИМЕЧАНИЕ Необходимо следить, чтобы прокладка была установлена в правильное положение. Использовать снятую прокладку не разрешается. Не разрешается запрессовывать прокладку в выпускной коллектор, устанавливая на выпускной коллектор переднюю часть выхлопной трубы.

Установите заднюю часть выхлопной трубы на 2 подвески №4 и подвеску №5.

Затяните 2 болта с пружинами.

Момент затяжки: 43 Н·м.

Установите подогреваемый кислородный датчик.

Подсоедините отрицательную клемму к выводу аккумуляторной батареи.

Момент затяжки: 5,4 Н·м.

Убедитесь в отсутствии утечек отработавших газов из системы выпуска.

Установите подставку для ноги.
