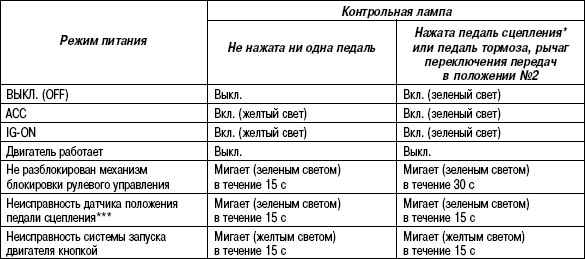

1.4.31. Таблица 1.31. Режим работы контрольной лампы

* Автомобили с механической коробкой передач.

** Автомобили с мультимодальной механической коробкой передач M-MT.

*** Если в режиме питания «Выкл». («OFF») нажать педаль сцепления более чем на пять минут, а затем открыть дверь со стороны водителя, контрольная лампа на кнопке запуска двигателя начнет мигать. Это не является признаком неисправности.
