8.6.2. Снятие заднего комбинированного фонаря

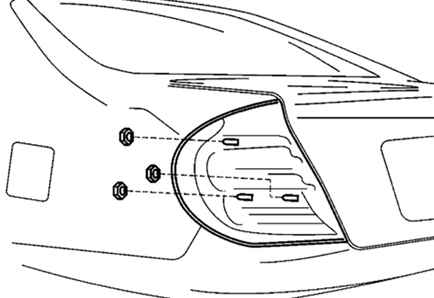

Рис. 8.62. Болты крепления стекла заднего комбинированного фонаря

Открутите три болта крепления рассеивателя заднего фонаря (рис. 8.62).

Отсоедините разъемы электропитания фонаря со стороны багажника.

Потяните на себя рассеиватель фонаря и выньте его.

Снимите заднюю облицовку багажника.

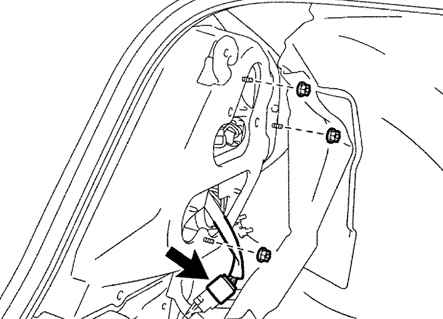

Рис. 8.63. Снятие защитного чехла заднего фонаря

Открутите три гайки и снимите защитный чехол заднего фонаря (рис. 8.63).

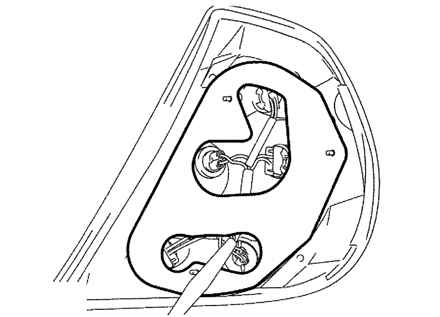

Рис. 8.64. Снятие защитной прокладки заднего фонаря

Снимите защитную прокладку заднего фонаря (рис. 8.64).

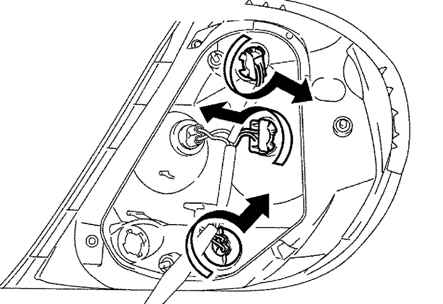

Рис. 8.65. Снятие патронов ламп заднего комбинированного фонаря

Снимите три патрона ламп комбинированного фонаря, поворачивая их в направлениях, показанных стрелками на рисунке 8.65.

Отсоедините разъемы проводов электропитания ламп комбинированного фонаря и выньте патроны.

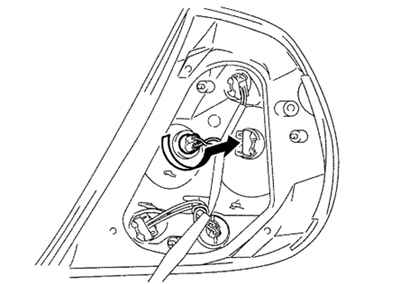

Рис. 8.66. Снятие патронов лампы сигнала заднего повторителя поворотов

Снимите патрон лампы сигнала заднего повторителя поворотов, поворачивая его в направлении, указанном стрелкой на рисунке 8.66.

Отсоедините разъемы провода электропитания лампы и выньте патроны.

Установку осуществляйте в порядке, обратном снятию.
