8.5.1.2. Установка

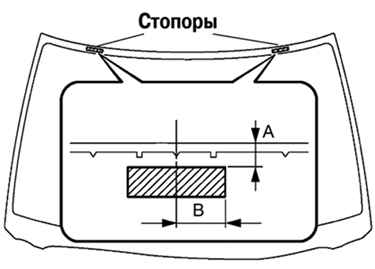

Рис. 8.55. Укладка уплотнителя и установка стопоров

Расположите уплотнитель на липкой ленте и установите верхние стопоры, как показано на рисунке 8.55.

А – 7 мм.

В – 40 мм.

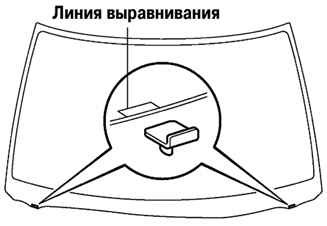

Рис. 8.56. Установка нижних фиксаторов стекла

Установите нижние фиксаторы стекла, как показано на рисунке 8.56.

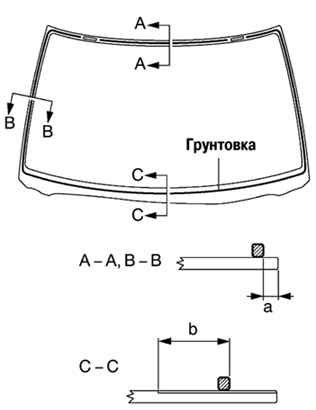

Рис. 8.57. Схема укладки грунта на контактную поверхность стекла

С помощью щетки или шпателя покройте ребро и контактную поверхность стекла грунтовкой «G», как показано на рисунке 8.57.

a – 7 мм.

b – 35 мм.

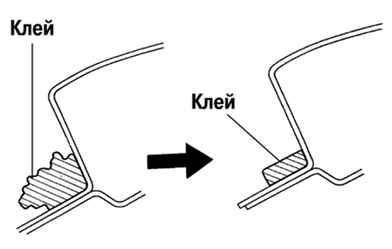

Рис. 8.58. Выравнивание клея, оставшегося на кузове

Ножом выровняйте слой клея, оставшийся на кузове, будьте внимательны, не повредите лакокрасочное покрытие кузова (рис. 8.58).

Очистите поверхность среза растворителем.

ПРИМЕЧАНИЕ При очистки постарайтесь не повредить окрашенную поверхность кузова.

Временно установите стекло на место.

Убедитесь, что поверхность контакта стекла абсолютно ровная и не касается нижних скоб.

Нанесите метки совмещения на стекло и кузов.

Снимите стекло.

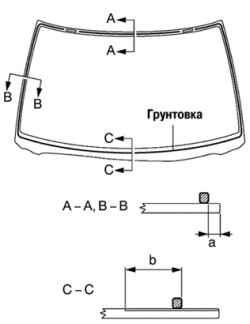

Рис. 8.59. Схема укладки грунта на контактную поверхность кузова

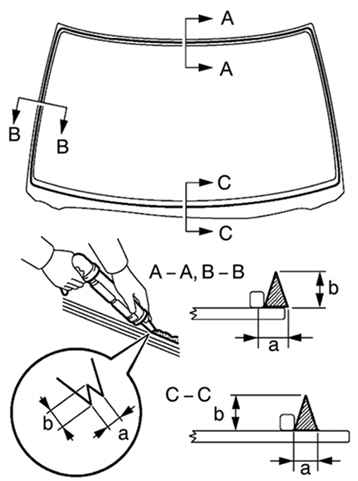

Используя шприц, нанесите клей на все контактные поверхности стекла вдоль выступа, как показано на рисунке 8.59.

Толщина слоя герметика в сечениях на рисунке:

a – 8 мм;

b – 12 мм.

Установите стекло.

Расположите стекло согласно меткам совмещения и осторожно вдавите его вдоль обода.

Нанесите шпателем клей на кромку стекла.

Удалите избыток клея шпателем.

Крепко прижмите стекло, чтобы оно держалось на клее.

Через некоторое время после отвердения материала, проверьте герметичность соединения.

Устраните неплотности соединения герметиком для автомобильных стекол.

Нанесите клей и установите верхний и боковые молдинги лобового стекла.

Рис. 8.60. Место установки клейкой ленты на датчик дождя

Снимите старую липкую ленту с датчика дождя и установите новую на место, обозначенное штриховкой на рисунке 8.60.

Установите датчик дождя.

Установите защитный фартук капота и сливной желоб.

Остальные компоненты устанавливайте в порядке, обратном снятию.
