8.3.2. Регулировка задних дверей

ПРИМЕЧАНИЕ Процедуры регулировки левых и правых задних дверей одинаковы.

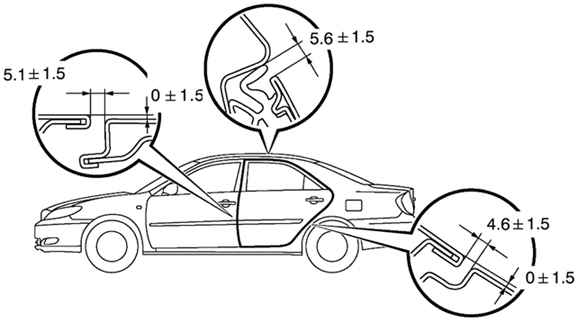

Рис. 8.13. Допуски величины зазоров дверных проемов

Осмотрите задние двери и проверьте, чтобы величина зазоров дверных проемов находилась в пределах допусков, обозначенных на рисунке 8.13.

ПРИМЕЧАНИЕ Величина допусков дана в мм.

Если величина зазоров отличается от указанной, отрегулируйте положение дверей.

Отсоедините ближайший к центральной стойки пистон крепления отделки порога задней двери.

Отсоедините ближайший к центральной стойке пистон крепления отделки порога передней двери.

Снимите отделку центральной стойки.

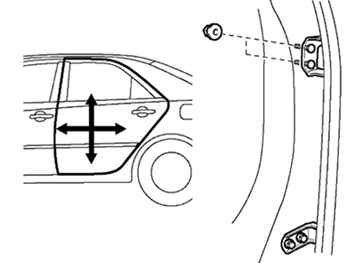

Рис. 8.14. Регулировка продольно-вертикального положения задней двери

Ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях (рис. 8.14).

Момент затяжки регулировочных болтов: 26 Н·м.

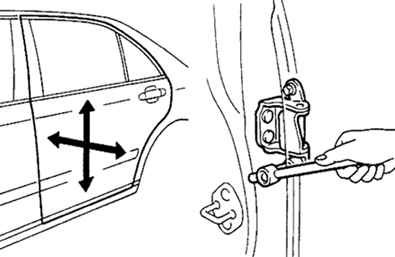

Рис. 8.15. Регулировка поперечно-вертикального положения задней двери

Если необходимо, отрегулируйте также поперечно-вертикальное положение дверей (рис. 8.15).

Момент затяжки регулировочных болтов: 26 Н·м.
