7.4.4.1. Проверка реле стартера

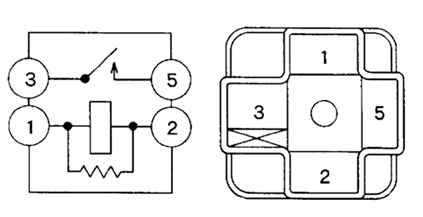

Рис. 7.40. Выводы реле стартера

Используя омметр, проверьте наличие проводимости между выводами «1» и «2» (рис. 7.40).

Используя омметр, убедитесь в отсутствии проводимости между выводами «3» и «5».

Если сигнал не прерывается, замените реле.

Подведите к выводам «1» и «2» напряжение аккумуляторной батареи.

Используя омметр, проверьте наличие проводимости между выводами «3» и «5».

Если сигнал отсутствует, замените реле.
