7.3.2.3. Проверка электрической цепи генератора без нагрузки (на холостом ходу)

ПРИМЕЧАНИЕ При наличии тестера для проверки генератора и аккумуляторной батареи подключайте его в соответствии с инструкцией завода-изготовителя.

Если тестера нет, проделайте следующие операции:

– отсоедините провод от вывода генератора «В» и соедините его с отрицательным выводом амперметра;

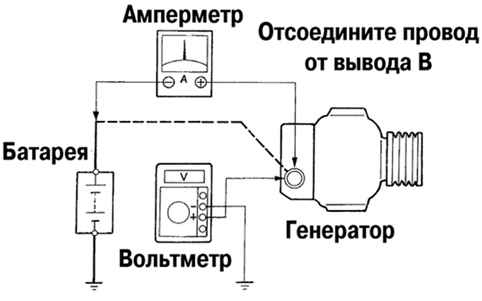

Рис. 7.8. Пример проверки электрической цепи генератора без нагрузки

– подсоедините провод от положительного вывода амперметра к выводу «В» генератора (рис. 7.8).

Соедините положительный вывод вольтметра с выводом «В» генератора.

Соедините отрицательный вывод вольтметра с «массой».

Измерьте напряжение на выходе генератора и силу тока, начиная с частоты вращения холостого хода и до 2000 мин^–1.

Сила тока: не более 10 А.

Напряжение на выходе: 13,2–14,8 В.

Если напряжение не соответствует указанным пределам, замените регулятор напряжения.

Измерьте напряжение на выходе генератора и силу тока в цепи «генератор – аккумулятор» при 2000 мин^–1, включенных фарах дальнего света и выключателе вентилятора отопителя в положении «HI».

Сила тока: не менее 30 А.

Если величина тока меньше указанной величины, то отремонтируйте или замените генератор.

ПРИМЕЧАНИЕ При полностью заряженной аккумуляторной батарее ток отдачи может быть меньше указанной величины.
