4.2.9.3. Установка

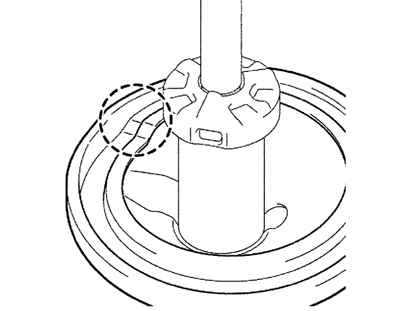

Рис. 4.47. Установка нижнего изолятора пружины

Установите нижний изолятор пружины так, как показано на рисунке 4.47.

Установите ограничитель хода сжатия на шток.

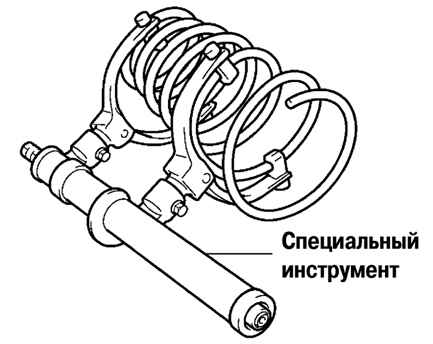

Рис. 4.48. Сжатие пружины преред установкой

Используя специальный инструмент, сожмите пружину и установите ее на стойку (рис. 4.48).

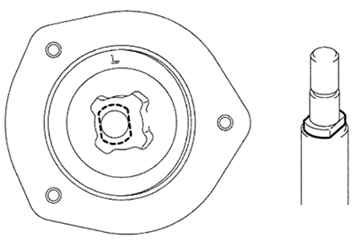

Рис. 4.49. Правильная установка чашки верхней опоры стойки

Установите верхнюю опору стойки так, как показано на рисунке 4.49, и временно затяните гайку крепления.

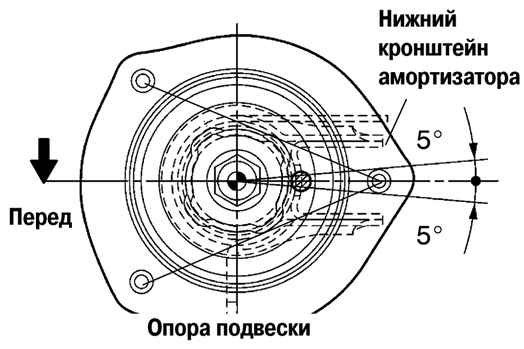

Рис. 4.50. Ориентация чашки верхней опоры стойки по меткам

Сориентируйте чашку опоры стойки так, как показано на рисунке 4.50.

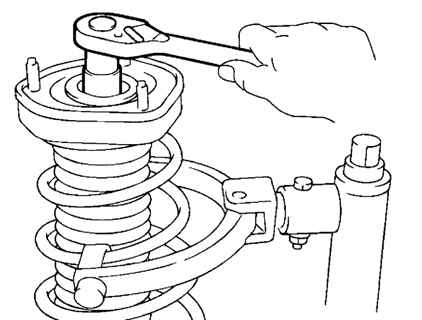

Рис. 4.51. Затягивание центральной гайки верхней опоры стойки

Затяните центральную гайку верхней опоры стойки, не снимая специального инструмента, сжимающего пружину амортизатора (рис. 4.51).

Момент затяжки: 49 Н·м.

Снимите специальный инструмент.

Затяните 3 гайки крепления верхней опоры стойки.

Момент затяжки: 39 Н·м.

ПРИМЕЧАНЕ После снятия специального инструмента, снова проверьте правильность установки верхней опоры

Затяните две гайки крепления с нижней стороны стойки амортизатора.

Момент затяжки: 255 Н·м.

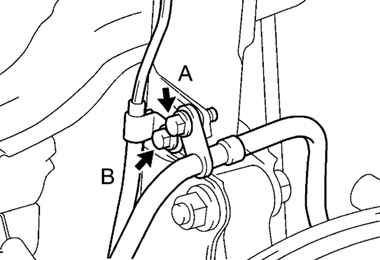

Рис. 4.52. Порядок затягивания болтов крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS)

Затяните 2 болта крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS). Затягивайте их в порядке, указанном на рисунке 4.52.

Момент затяжки:

болт держателя тормозного шланга: 19 Н·м;

болт держателя жгута проводов датчика частоты вращения (ABS): 5,5 Н·м.

Остальные компоненты устанавливайте в порядке, обратном снятию.

После установки проверьте углы установки задних колес.
