4.2.5.3. Установка

Установите нижний изолятор пружины на стойку.

Установите ограничитель хода сжатия пружины на шток.

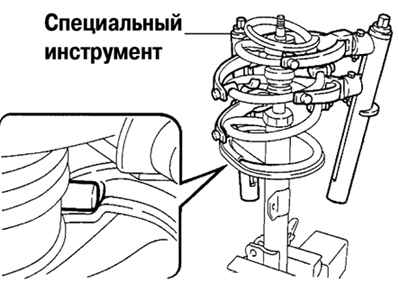

Рис. 4.28. Сжатие пружины стойки с помощью специального инструмента

Используя специнструмент, сожмите пружину и установите пружину на стойку (рис. 4.28).

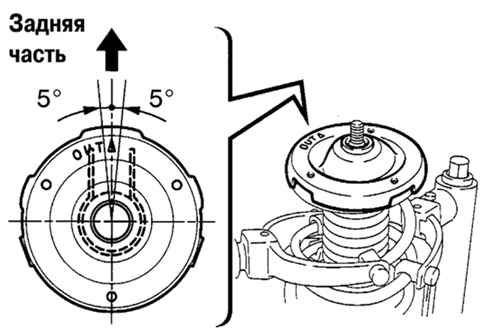

Рис. 4.29. Схема установки изолятора амортизатора и чашки пружины

Установите изолятор амортизатора и чашку пружины. Совместите метку «OUT» на верхней чашке пружины с меткой на изоляторе амортизатора, как показано на рисунке 4.29.

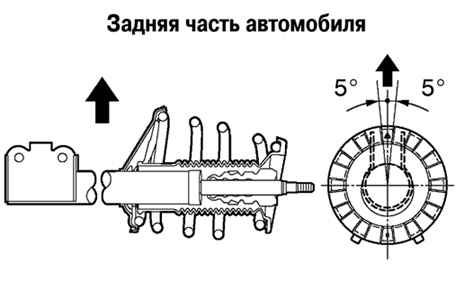

Рис. 4.30. Установка чашки пружины в правильное положение

Установите верхнюю чашку пружины меткой к задней части автомобиля (рис. 4.30).

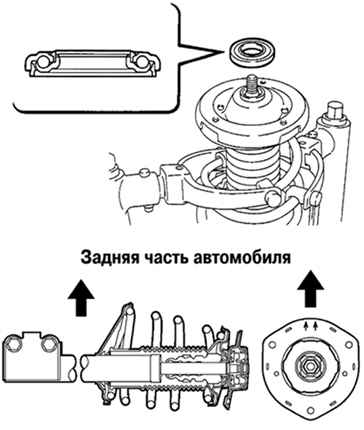

Рис. 4.31. Установка подшипника и верхней опоры стойки

Установите подшипник и верхнюю опору стойки, правильно соорентировав их по отношению к задней части автомобиля. (рис. 4.31).

ПРИМЕЧАНИЕ Убедитесь, что подшипник установлен в верхней опоре стойки.

Используя специнструмент, придержите верхнее седло пружины и установите новую гайку.

Момент затяжки: 49 Н·м.

Остальные детали устанавливайте в порядке, обратном снятию.
