4.1.6. Регулировка развала

ВНИМАНИЕ После регулировки развала снова проверьте угол схождения передних колес.

Снимите передние колеса и хомут датчика частоты вращения (ABS).

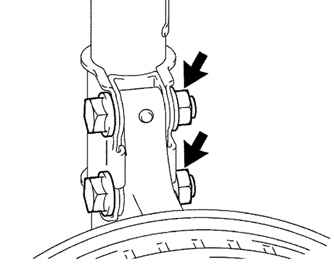

Рис. 4.9. Гайки крепления нижней стороны стойки

Отверните две гайки крепления с нижней стороны стойки (рис. 4.9).

Нанесите на резьбу гаек моторное масло.

Временно установите гайки.

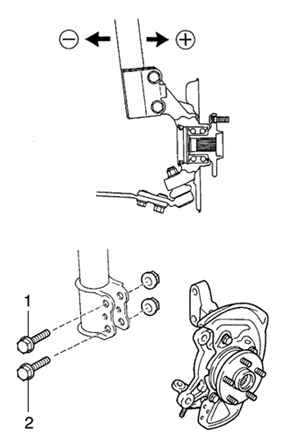

Рис. 4.10. Схема регулировки развала

Отрегулируйте величину развала, перемещая нижнюю часть стойки (рис. 4.10).

Установите среднее значение величины развала. При использовании болта без метки регулировка величины развала возможна в диапазоне от 0°06’ до 0°30’.

Затяните гайки.

Момент затяжки: 211 Н·м.

Установите передние колеса.

Момент затяжки: 103 Н·м.

Проверьте развал.

Если развал не соответствует заданным условиям, то с помощью таблицы 4.5 подберите болт и произведите регулировку.
