2.3.2.2. Распределительные валы

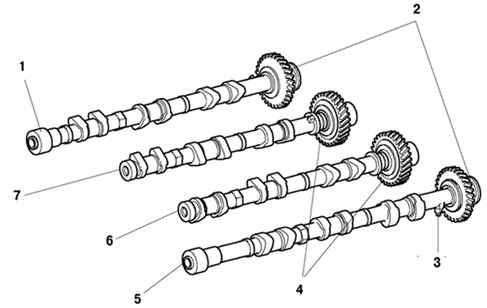

Рис. 2.188. Распределительные валы: 1 – распредвал № 2 (Выпуск); 2 – зубчатая передача; 3 – ротор синхронизации; 4 – ведомая шестерня; 5 – распредвал № 4 (Выпуск); 6 -распредвал № 3 (Впуск); 7 – распредвал № 1 (впуск)

Распределительные валы (рис. 2.188) делаются из сплава чугуна. В связи с использованием DIS (Система непосредственного зажигания), на распределительном вале № 4 установлен ротор синхронизации, обеспечивающий работу датчика положения распределительного вала. Распределительные валы привода впускных клапанов приводятся в действие шестернями на распределительных валах привода выпускных клапанов. Зубчатая передача, используемая для привода распределиьельного вала выпускных клапанов, обеспечивает регулировку зазора в зацеплении и подавление шума зубчатого привода.
