2.2.5.3. Снятие насоса охлаждающей жидкости

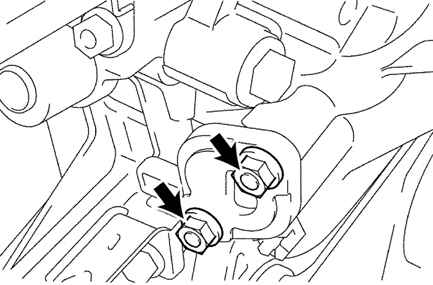

Рис. 2.57. Гайки крепления натяжителя цепи привода механизма газораспределения

Снимите натяжитель цепи привода механизма газораспределения, отвернув две гайки, показаные стрелками на рисунке 2.57.

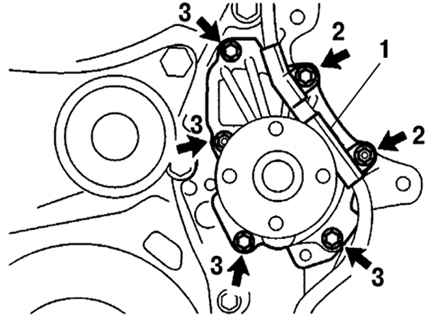

Рис. 2.58. Гайки и болты крепления насоса охлаждающей жидкости: 1 – кронштейн крепления; 2 – гайки; 3 – болты

Снимите шкив насоса охлаждающей жидкости. Снимите насос охлаждающей жидкости, отвернув четыре болта и две гайки (рис. 2.58).
