1.2.3.5. Регулировка фар

1. Отрегулируйте световой пучок в вертикальном направлении:

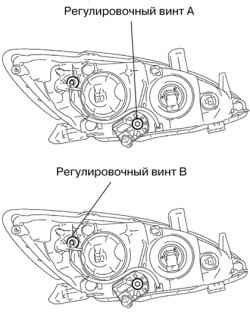

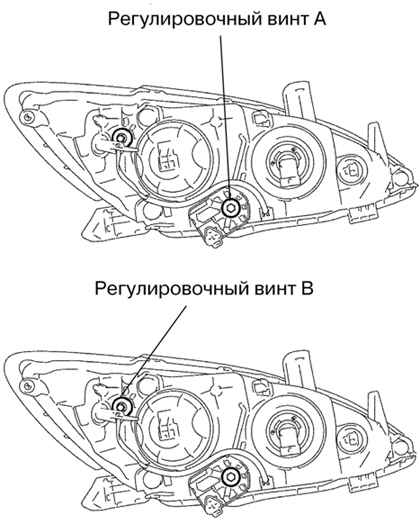

Рис. 1.60. Регулировочные винты фар головного света

отрегулируйте световой пучок фары вращая регулировочный винт А отверткой (рис. 1.60);

ВНИМАНИЕ Заключительный поворот регулировочного винта должен быть сделан в направлении по часовой стрелке. Если винт чрезмерно затянут, ослабьте затяжку и затем повторно затяните его, так, чтобы заключительный поворот винта был сделан в направлении по часовой стрелке.

– выполните регулировку ближнего света;

– световой пучок фары поднимается вверх, при вращении регулировочного винта по часовой стрелке, и перемещается вниз при превращении винта против часовой стрелки.

2. Отрегулируйте световой пучок в горизонтальном направлении:

отрегулируйте световой пучок фары вращая регулировочный винт В отверткой (рис. 1.60).
