8.3.2. Снятие и установка ветрового стекла

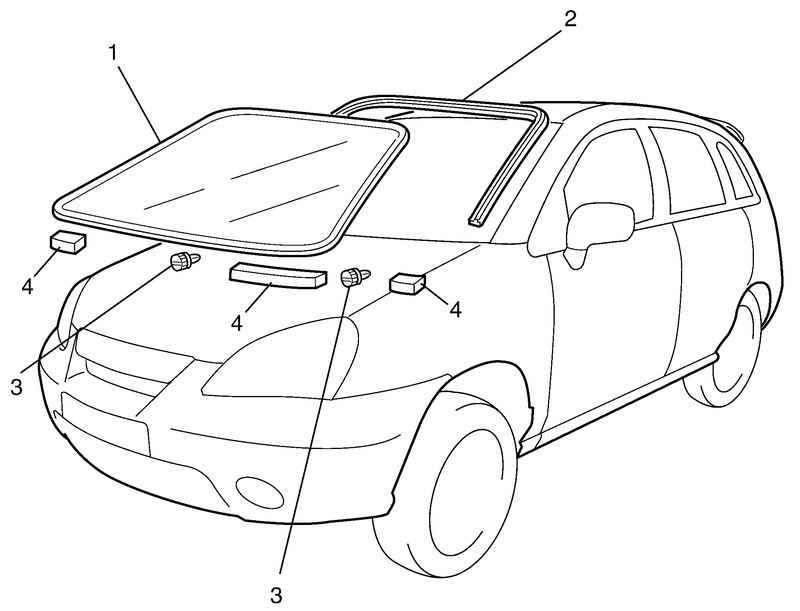

Рис. 8.33. Ветровое стекло: 1 – ветровое стекло; 2 – окантовка ветрового стекла; 3 – ограничитель ветрового стекла; 4 – распорная втулка

Очистите стекло внутри и снаружи, очистите пространство вокруг стекла.

Снимите стеклоочистители и накладку.

Закройте поверхность крышки стекла, чтобы предотвратить повреждения.

Снимите зеркало заднего вида, солнцезащитный щиток и обивки передних стоек.

В случае необходимости, снимите панель приборов.

В случае необходимости, снимите внутреннюю обивку крыши.

Снимите (или срежьте) окантовку ветрового стекла.

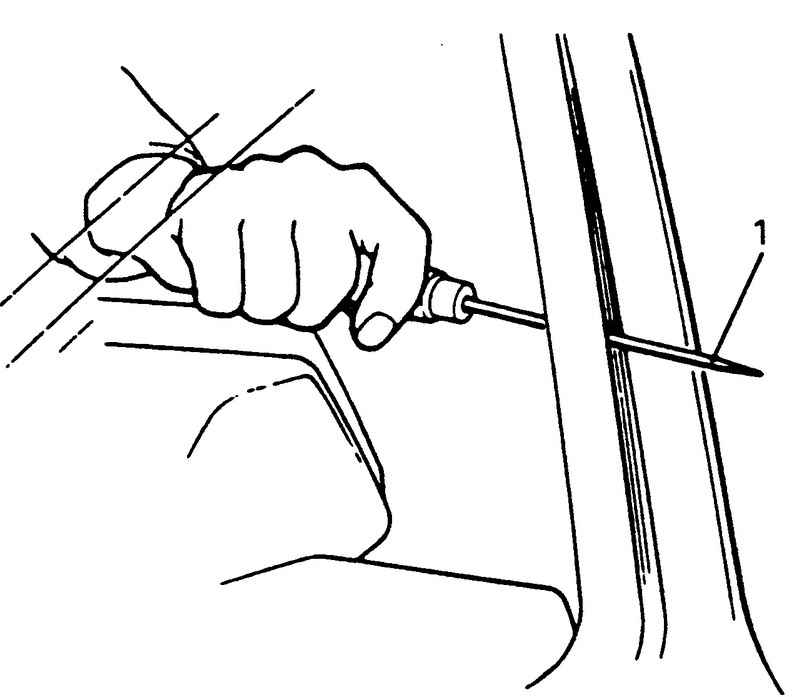

Рис. 8.34. Прокалывание шилом рояльного шва

Проколите шилом 1 клеевой шов и пропустите через отверстие рояльную проволоку (рис. 8.34).

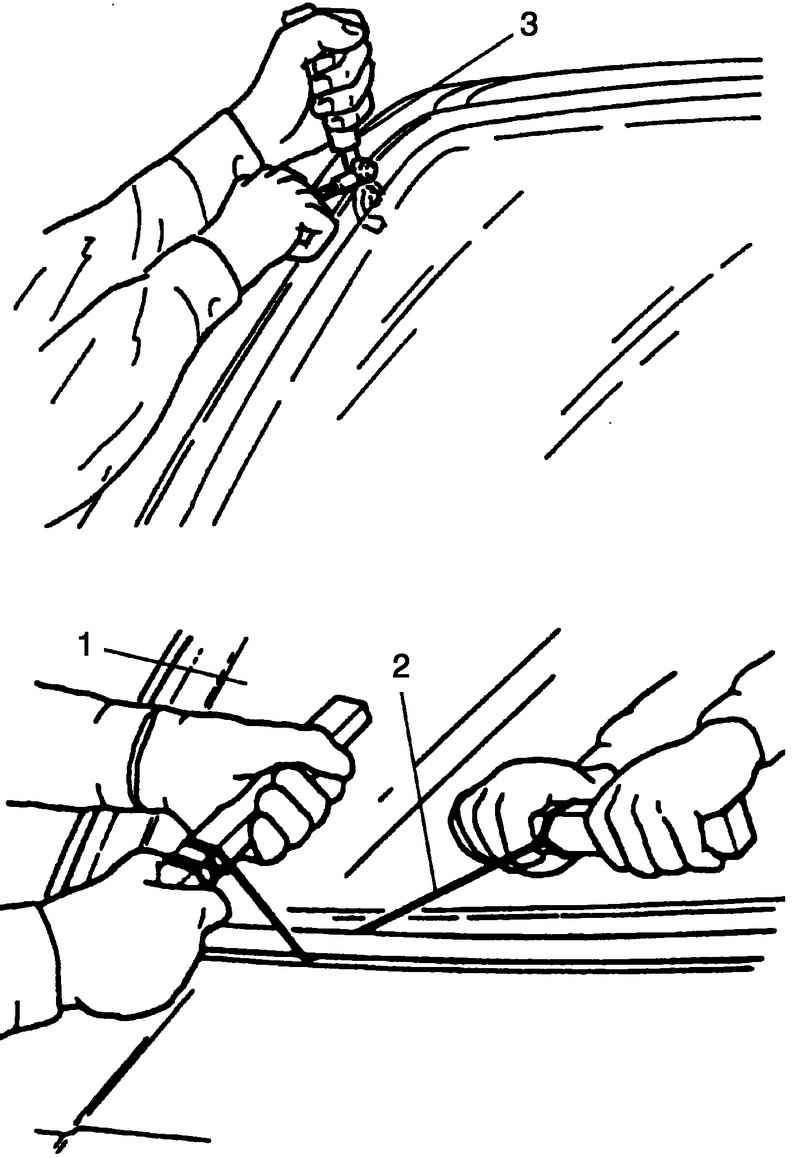

Рис. 8.35. Прорезывание клеевого слоя

Срежьте клеевой шов вокруг ветрового стекла 1 рояльной проволокой 2 (рис. 8.35). При использовании ножа 3 для срезания клея следите за тем, чтобы не повредить стекло. По нижней части ветрового стекла срезайте клей проволокой.

ПРИМЕЧАНИЕ Старайтесь вести рояльную проволоку 2 как можно ближе к стеклу, чтобы предотвратить повреждение кузова и панели приборов (рис. 8.35).

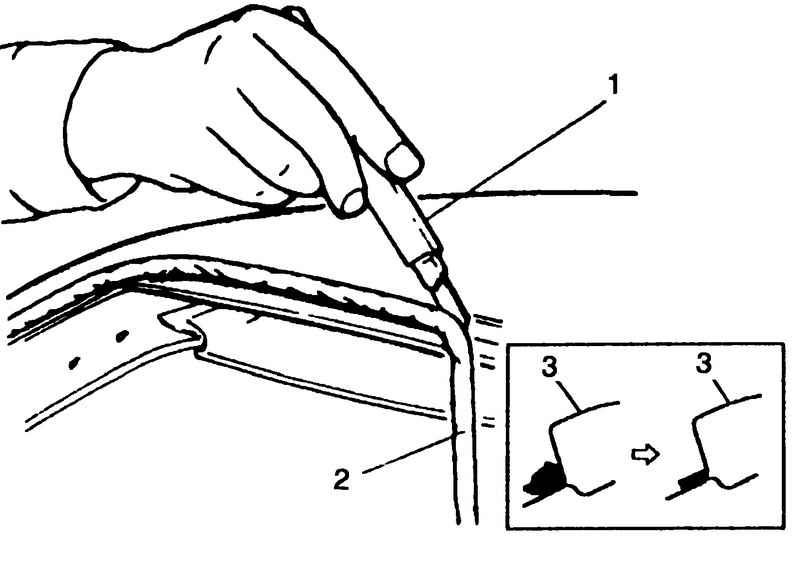

Рис. 8.36. Выравнивание клеевого слоя

Используя нож 1 подровняйте слой клей 2, оставшийся на кузове 3 так, чтобы его толщина составляла 1–2 мм по всей длине (рис. 8.36).

ПРИМЕЧАНИЕ Перед использованием ножа 1 обезжирьте его спиртом (рис. 8.36).

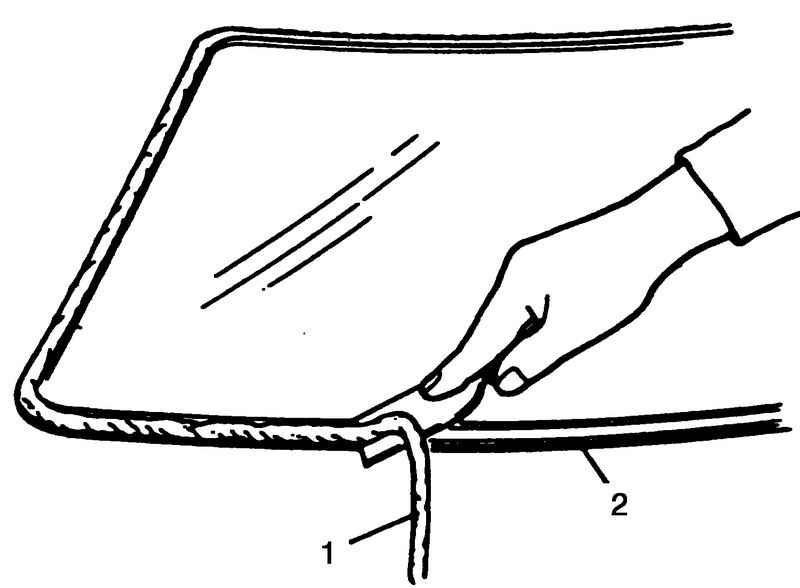

Рис. 8.37. Удаление остатков клея с поверхности ветрового стекла

При повторном использовании ветрового стекла удалите клей 1 со стекла, следя за тем, чтобы не повредить поверхность покрытую грунтовкой 2 (рис. 8.37).

Очистите растворителем край ветрового стекла по месту нанесения клея (дайте ему просохнуть не менее 10 мин)

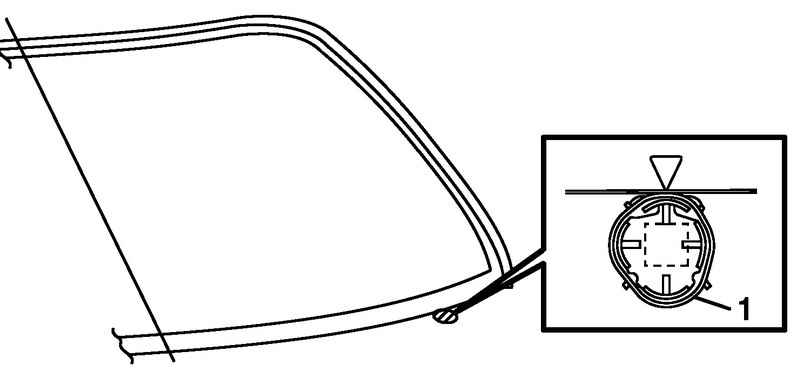

Рис. 8.38. Установка упоров на нижнюю сторону ветрового стекла

Установить новые упоры 1 (2 шт.) на нижнюю сторону ветрового стекла (рис. 8.38).

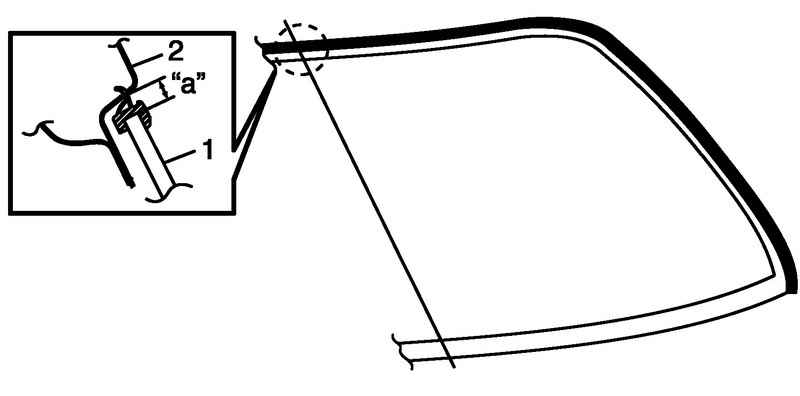

Рис. 8.39. Установка ветрового стекла в проем

Чтобы определить установочное положение стекла 1 в проеме кузова 2, поместите стекло в проем так, чтобы зазор между верхним краем стекла 1 и кузовом 2 был приблизительно 5 мм, а зазоры между боковыми краями стекла 1 и кузовом 2 были одинаковы. Затем нанесите метки на стекло 1 и кузов 2, как показано на рисунке 8.39. Верхний зазор можно отрегулировать изменением положения упоров.

Зазор по периметру ветрового стекла «a»: приблизительно 5 мм.

Очистите контактные поверхности от старого клея 4, краски или чистого металла.

Рис. 8.40. Нанесение грунта

Аккуратно нанесите грунтовку 2 для кузова таким образом, чтобы она не попала на поверхность клеевого шва, остающегося на кузове (рис. 8.40).

ПРИМЕЧАНИЕ Сверьтесь с инструкцией изготовителя грунтовки для обеспечения правильной обработки и времени сушки.

Не касайтесь поверхностей кузова и старого клеевого шва, на которые будет устанавливаться стекло.

Установите на стекло новую окантовку.

Очистите поверхность стекла, которая будет приклеиваться к кузову чистой тканью. Если используется растворитель, дайте ему просохнуть не менее 10 мин.

Область очистки ветрового стекла (расстояние от края стекла или окантовки) 30–50 мм.

Рис. 8.41. Установка упоров на ветровое стекло

Установите новые упоры 1 на ветровое стекло 2 (рис. 8.41).

Используя новую кисть, нанесите достаточное количество грунтовки по периметру стекла.

ПРИМЕЧАНИЕ Сверьтесь с инструкцией изготовителя для обеспечения правильной обработки и времени сушки.

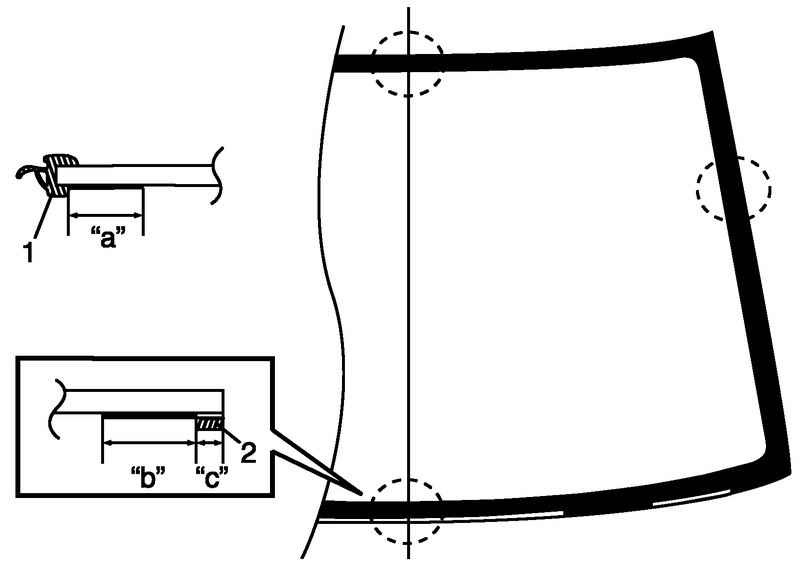

Рис. 8.42. Схема нанесения грунтовки на внешнюю сторону поверхности с керамическим покрытием: 1 – окантовка; 2 – упор

Не наносите грунтовку на внешнюю сторону поверхности с керамическим покрытием (рис. 8.42).

Не касайтесь поверхности, на которую нанесена грунтовка.

Ширина полосы наносимой на ветровое стекло грунтовки «a»: 15 мм. «b»: 22 мм. «c»: 6 мм.

Нанесите грунтовку для окантовки на поверхность окантовки.

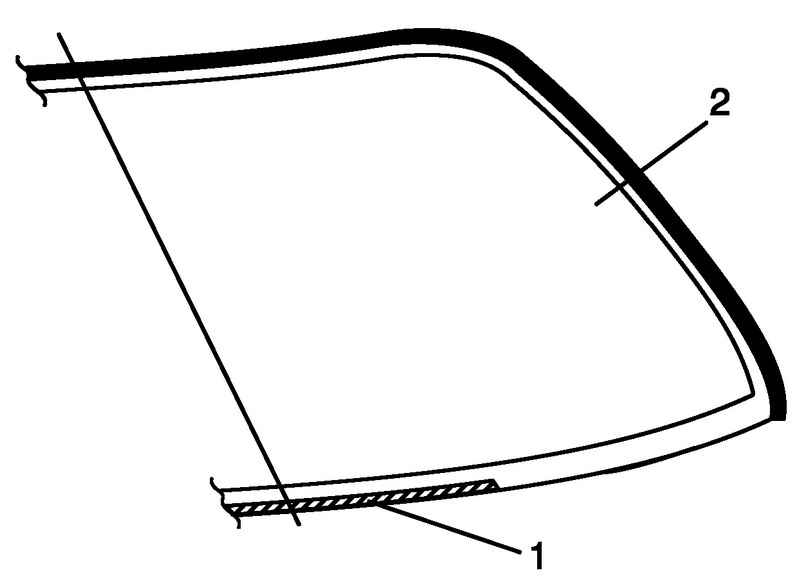

Нанесите клей 1, как показано на рисунке.

ПРИМЕЧАНИЕ После нанесения клея 1 сразу вставьте стекло 2 в проем кузова (рис. 8.42).

Используйте держатели-присоски для удерживания и установки стекла после нанесения клея 1 (рис. 8.42).

Наносите грунтовку в течение 10 мин, чтобы гарантировать достаточную адгезию.

Сверьтесь с инструкцией изготовителя клея для обеспечения правильной обработки и времени сушки.

Начните с нижнего края стекла 2.

Следите за тем, чтобы не повредить грунтовку.

Количество клея и положение ветрового стекла

Ширина «a»: примерно 7 мм.

Высота «b»: примерно 15 мм.

Положение «c»: примерно 11 мм для переднего, заднего и верхнего края.

Положение «d»: примерно 17 мм для нижнего края.
