8.2.2. Снятие и установка внутренней обивки крыши

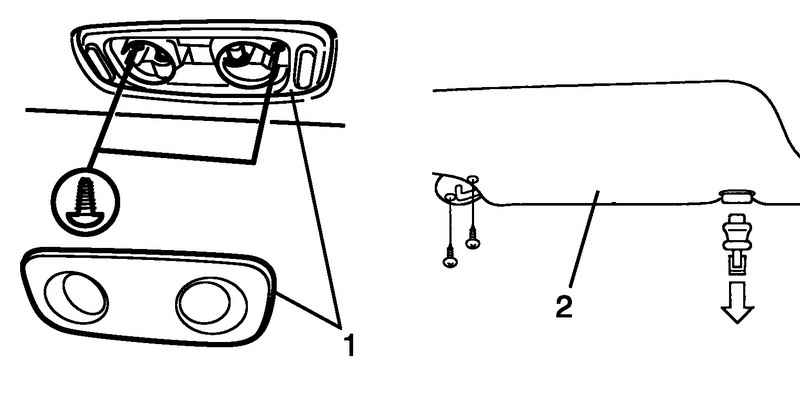

Рис. 8.26. Снятие плафона местного освещения и солнцезащитного щитка

Снимите плафон местного освещения 1 (рис. 8.26).

Снимите солнцезащитный щиток 2 (рис. 8.26).

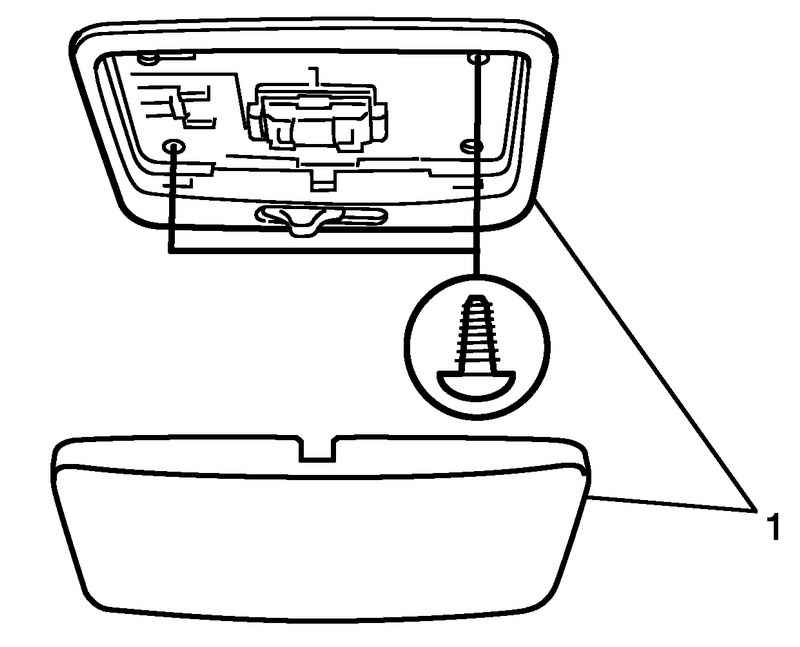

Рис. 8.27. Снятие потолочного плафона

Снимите потолочный плафон 1 (рис. 8.27).

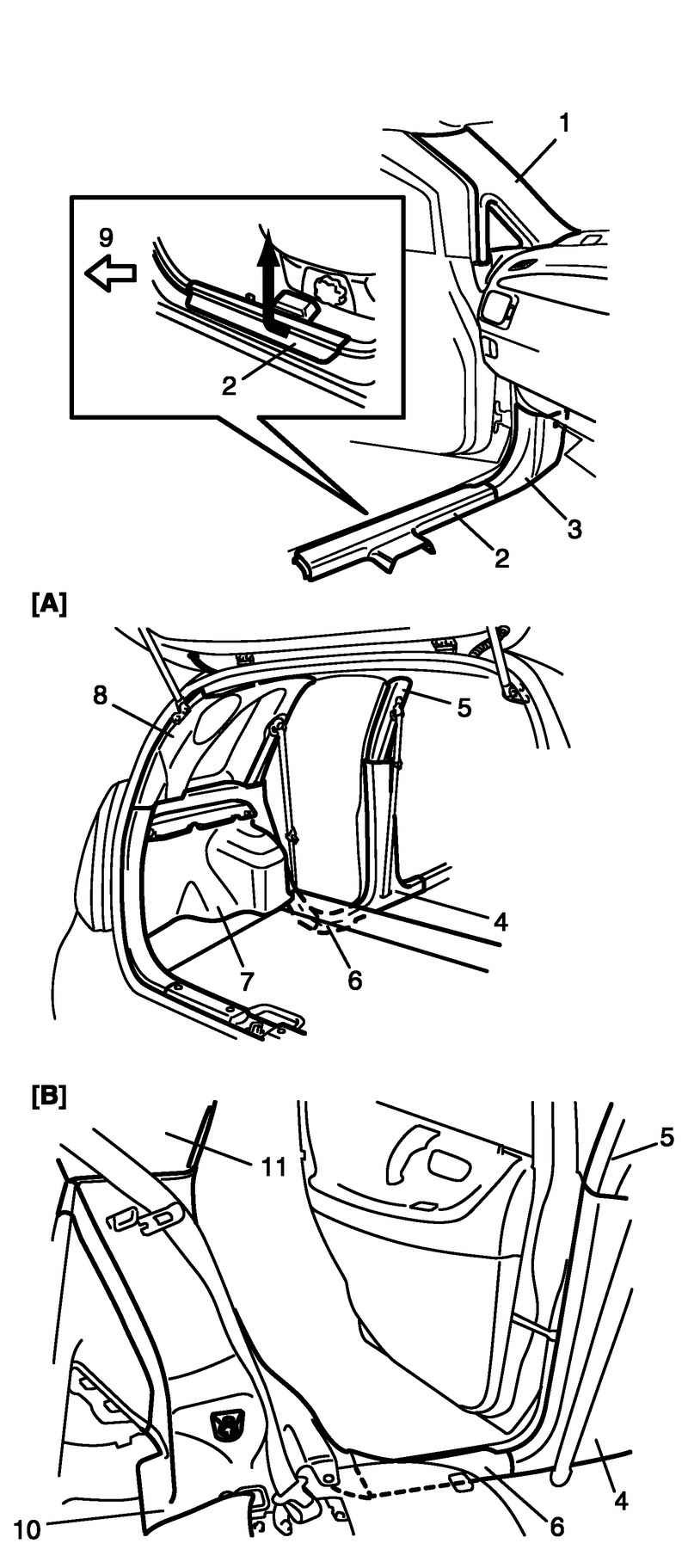

Рис. 8.28. Снятие внутренней обивки крыши: A – для моделей с кузовом универсал; B – для моделей с кузовом седан

Снимите обивку передней стойки 1, переднюю накладку порога 2, боковую накладку щитка передка 3, обивку центральной стойки 4, верхнюю обивку центральной стойки 5, заднюю накладку порога 6, облицовку 7, накладку 8, заднюю боковую нижнюю накладку 10 и заднюю боковую верхнюю накладку 11 (рис. 8.28).

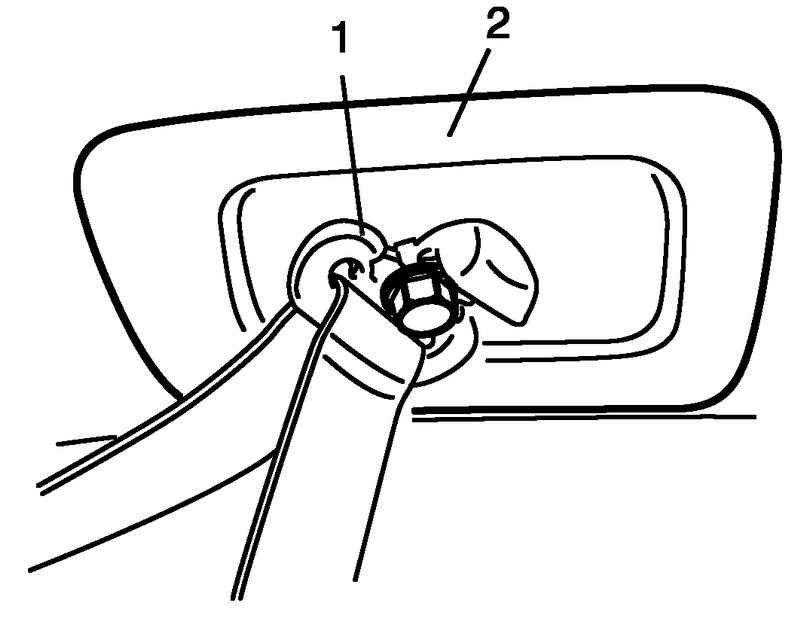

Рис. 8.29. Снятие верхнего крепления заднего центрального ремня безопасности

Снимите верхнее крепление заднего центрального ремня безопасности 1 и крышку 2 (для моделей с кузовом универсал) (рис. 8.29).

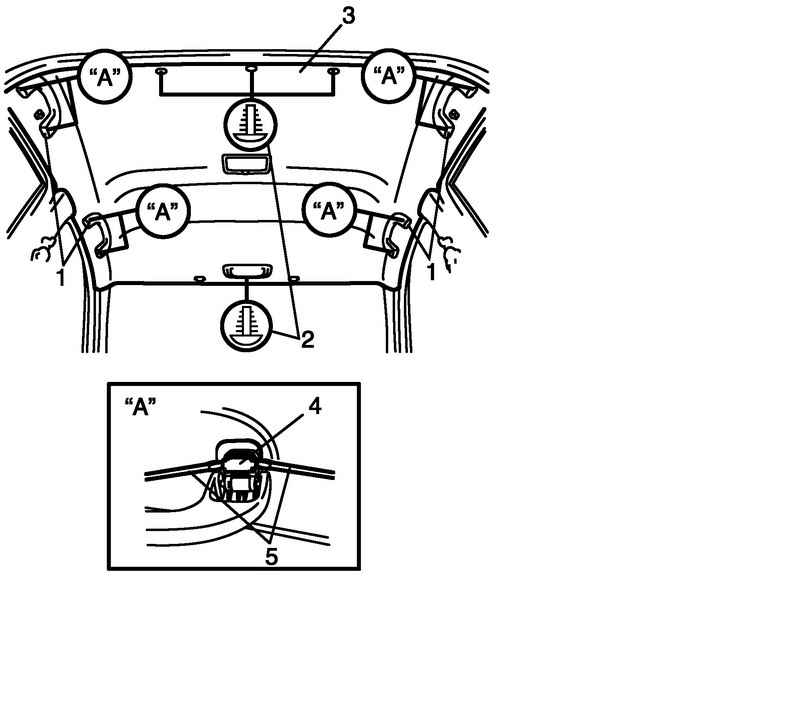

Рис. 8.30. Снятие рукояток и пистонов внутренней обивки крыши

Снимите потолочную рукоятку 1 (рис. 8.30).

Снимите пистоны внутренней обивки крыши 2 и внутреннюю обивку крыши 3 (рис. 8.30).

Установка производится в порядке, обратном снятию, с учетом следующего.

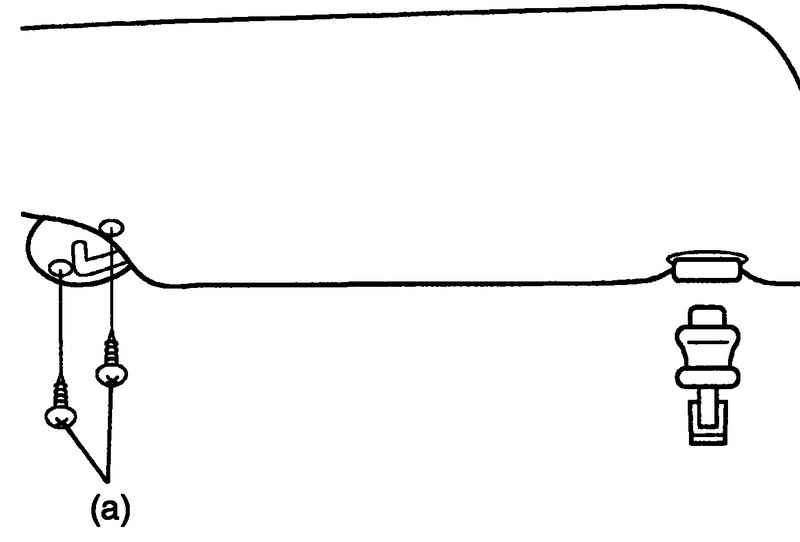

Рис. 8.31. Закрепление солнцезащитного козырька

Затяните винт солнцезащитного козырька номинальным усилием затяжки (рис. 8.31).

Момент затяжки винтов солнцезащитного козырька (a): 4 Н·м.

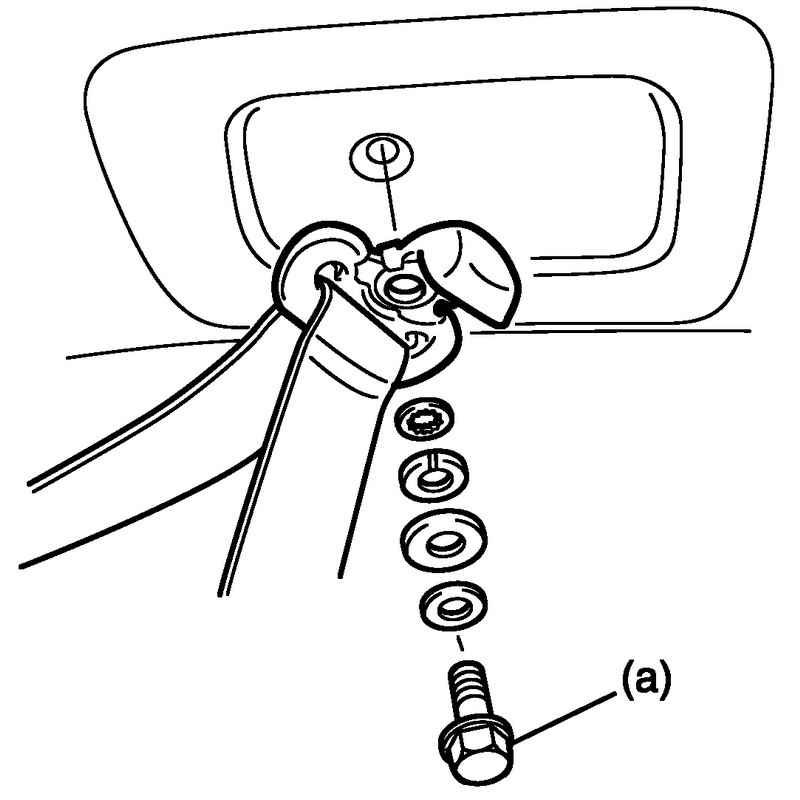

Рис. 8.32. Установка заднего центрального ремня безопасности

Затяните верхний болт заднего центрального ремня безопасности номинальным усилием затяжки (рис. 8.32).

Момент затяжки болтов заднего центрального ремня безопасности (a): 35 Н·м.
