1.3.17. Рычаг блокировки регулируемой рулевой колонки (дополнительное оборудование)

Блокирующий рычаг расположен слева от рулевой колонки.

Режимы работы рычага

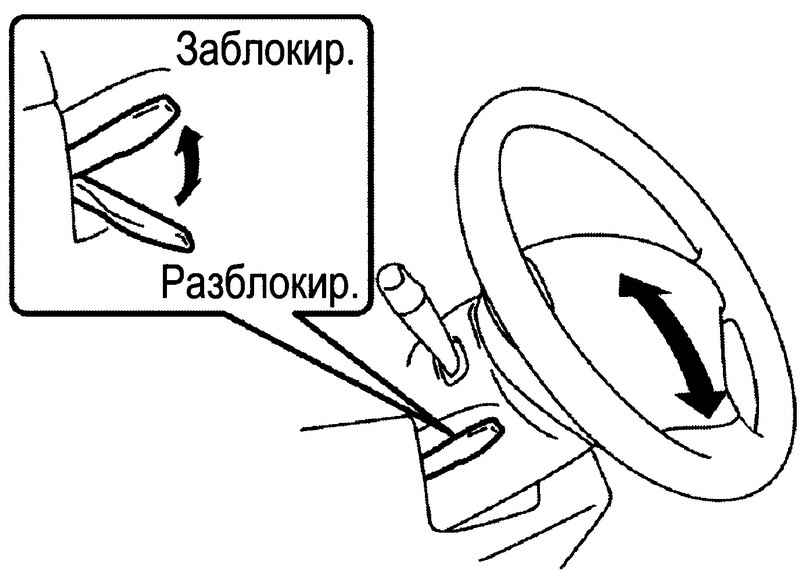

Рис. 1.63. Режимы работы рычага

Для разблокировки рулевой колонки отожмите рычаг вниз (рис. 1.63).

После установки высоты рулевого колеса заблокируйте колонку, переведя рычаг вверх до отказа.

Подвигайте рулевую колонку вверх-вниз, чтобы убедиться в надёжности блокировки

Никогда не регулируйте высоту рулевого колеса во время движения, можно потерять контроль над автомобилем.
