8.8.2.2. Снятие механизма регулировки сиденья по высоте

Установите подушку сиденья в верхнее положение (пружина полностью ослаблена).

Рис. 8.115. Снятие заклепок механизма регулировки сиденья по высоте: 1 – заклепки

Снимите заклепки механизма регулировки сиденья по высоте (рис. 8.115).

Снимите механизм и рукоятку.

Разъедините разъем преднатяжителя ремня безопасности.

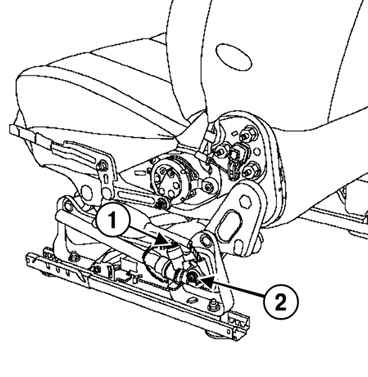

Рис. 8.116. Снятие крепления преднатяжителя ремня безопасности: 1 – разъем; 2 – болт

Отверните болт крепления преднатяжителя ремня безопасности (рис. 8.116).

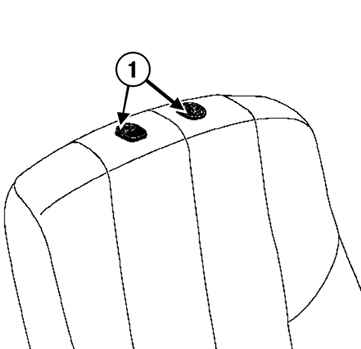

Рис. 8.117. Снятие крышек направляющих подголовника: 1 – крышки

Снимите крышки направляющих подголовника (рис. 8.117).

Рис. 8.118. Снятие крышки крепления ручки регулировки поясничного подпора спинки сиденья

С помощью специального приспособления (Саг. 1597) снимите крышку крепления ручки регулировки поясничного подпора спинки сиденья (рис. 8.118).

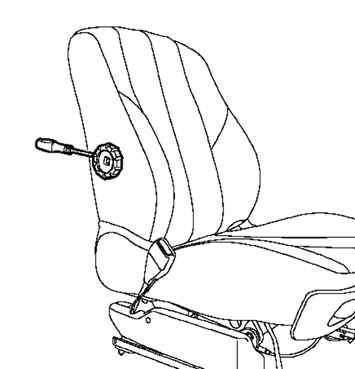

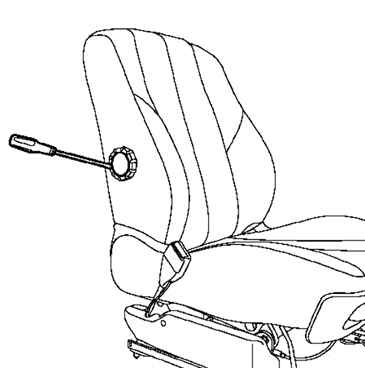

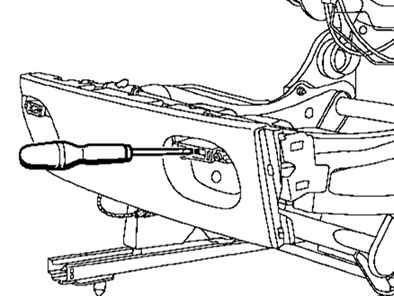

Рис. 8.119. Снятие ручки регулировки поясничного подпора спинки сиденья

Снимите ручку регулировки поясничного подпора спинки с помощью отвертки с плоским лезвием (рис. 8.119).

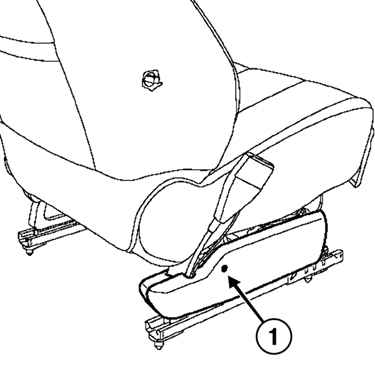

Рис. 8.120. Снятие кожуха: 1 – винт крепления

Отверните винт крепления кожуха и снимите кожух (рис. 8.120).

Разъедините разъем преднатяжителя.

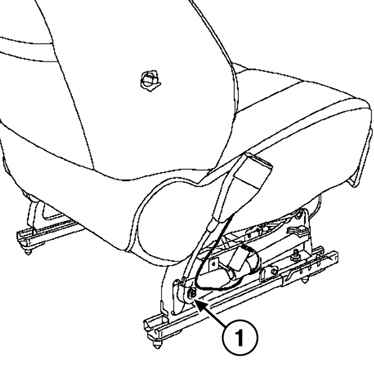

Рис. 8.121. Снятие болта крепления замка ремня безопасности: 1 – болт

Отверните болт крепления замка ремня безопасности (рис. 8.121).

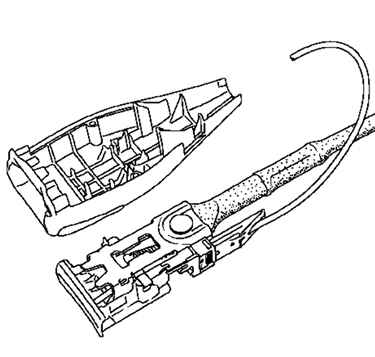

Рис. 8.122. Замок ремня безопасности

ПРИМЕЧАНИЕ Чтобы отсоединить разъем, выверните винты крепления обеих крышек замка (рис. 8.122).

Снимите обивку спинки сиденья.

Рис. 8.123. Снятие направляющих подголовника

Снимите направляющие подголовника (рис. 8.123).

Отсоедините колодку проводов и провод от вывода подушки безопасности.

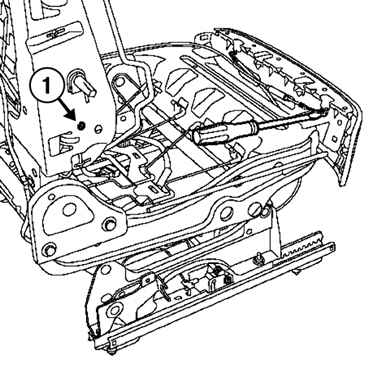

Рис. 8.124. Высверливание заклепки: 1 – заклепка

Высверлите заклепку (рис. 8.124).

Снимите подушку безопасности.

Отсоедините провод от вывода.

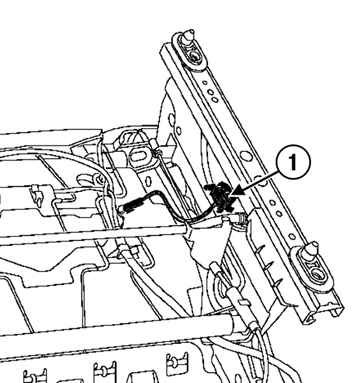

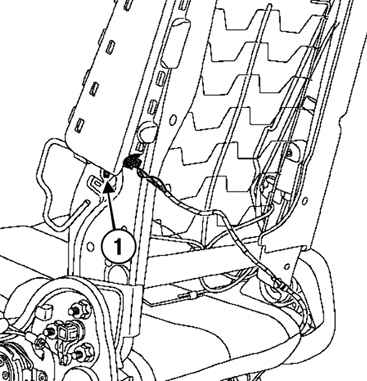

Рис. 8.125. Отсоединение выключателя подушки безопасности: 1 – выключатель

Отсоедините выключатель (рис. 8.125).

Снимите обивку подушки сиденья.

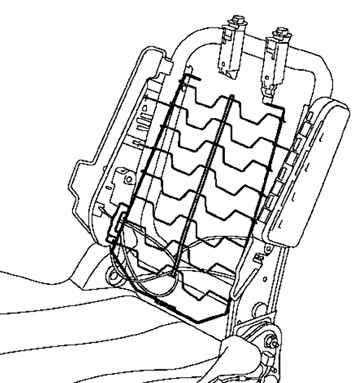

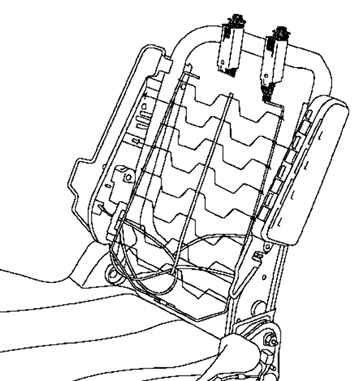

Рис. 8.126. Снятие сетки механизма регулировки поясничного подпора спинки сиденья

Снимите сетку механизма регулировки поясничного подпора спинки сиденья (рис. 8.126).

Снимите фиксаторы оболочек тросов привода.

Рис. 8.127. Заклепка механизма регулировки поясничного подпораспинки сиденья: 1 – заклепка

Высверлите заклепку механизма регулировки поясничного подпораспинки сиденья (рис. 8.127).

Снимите механизм.

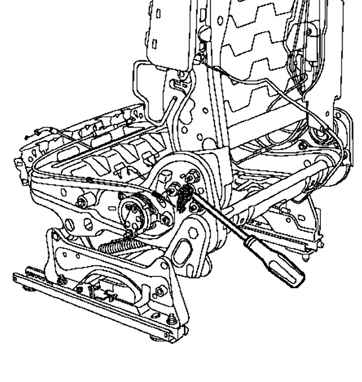

Рис. 8.128. Отворачивание винта крепления ручки регулировки сиденья в продольном направлении

Отверните винт крепления ручки регулировки сиденья в продольном направлении (рис. 8.128).

Снимите ручку (операция аналогична снятию ручки регулировки спинки сиденья).

Рис. 8.129. Снятие троса привода механизма блокировки

Снимите тросы привода механизма блокировки (рис. 8.129).

Снимите передний кожух.

Рис. 8.130. Снятие тяги блокировки спинки сиденья

Отсоедините тягу блокировки спинки сиденья (рис. 8.130).

Снимите трос.

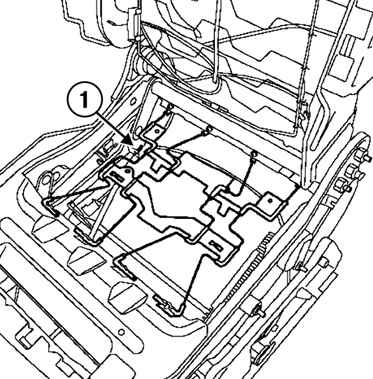

Рис. 8.131. Снятие стопоров оболочки троса: 1 – стопоры

Отсоедините сетку и стопоры оболочки троса (рис. 8.131).
