8.7.1. Снятие и установка центральной консоли

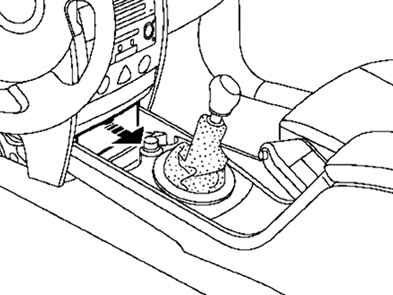

Рис. 8.91. Снятие крышки доступа к диагностическому разъему

Снимите крышку доступа к диагностическому разъему (рис. 8.91).

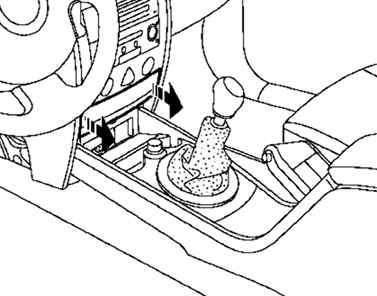

Снимите крышку считывающего устройства карточки, отжав пружинные защелки (рис. 8.92).

Рис. 8.92. Снятие крышки считывающего устройства карточки

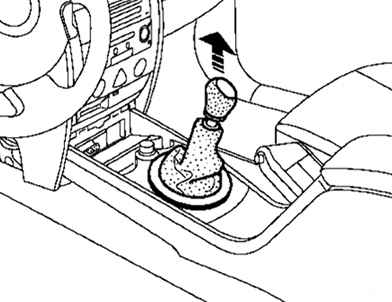

Рис. 8.93. Снятие чехла рычага переключения передач и рукоятки рычага

Отсоедините чехол рычага переключения передач и рукоятку рычага (рис. 8.93).

Откройте вещевой ящик.

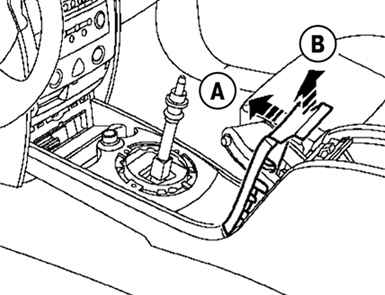

Рис. 8.94. Снятие облицовки рукоятки привода стояночного тормоза

Отсоедините облицовку рукоятки привода стояночного тормоза, сместив ее последовательно в направлениях А и В (рис. 8.94).

Разъедините разъемы элементов подогрева сидений (если автомобиль ими оборудован).

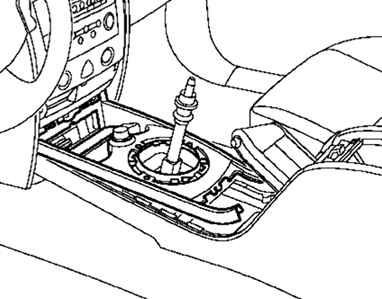

Рис. 8.95. Отсоединение нижней крышки

Отсоедините нижнюю крышку (рис. 8.95).

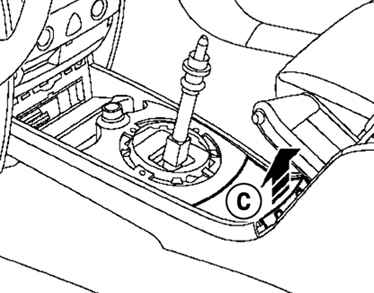

Рис. 8.96. Отсоединение разъема прикуривателя

Отсоедините держатель прикуривателя и разъедините разъем прикуривателя (рис. 8.96).

Разъедините разъемы нагревательных элементов сидений (если автомобиль ими оборудован).

Снимите оба передних сиденья.

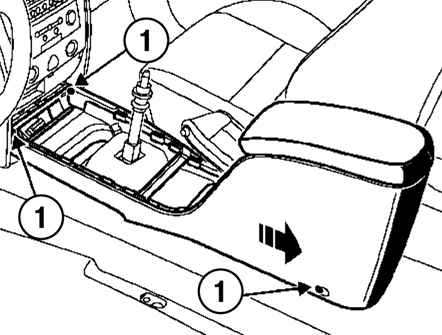

Рис. 8.97. Снятие консоли рычага селектора: 1 – крепления консоли

Слегка сдвиньте консоль в направлении стрелки, показанной на рисунке 8.97, и снимите ее.

Установка производится в порядке, обратном снятию.
