8.3.1. Снятие и установка переднего бампера

Установите автомобиль на подъемник.

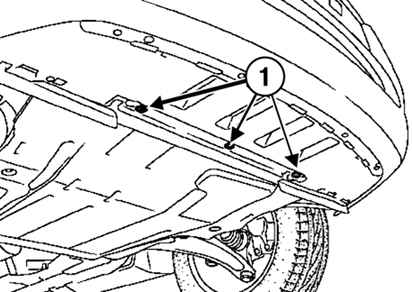

Рис. 8.3. Отворачивание винтов крепления нижнего основания бампера: 1 – винты

Отверните винты (рис. 8.3).

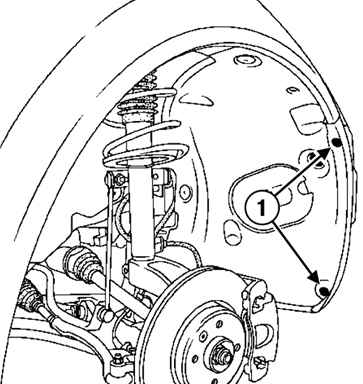

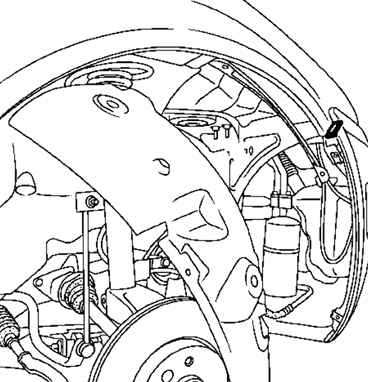

Рис. 8.4. Отворачивание винтов крепления бампера в колесной арке: 1 – винты

Отверните винты (рис. 8.4).

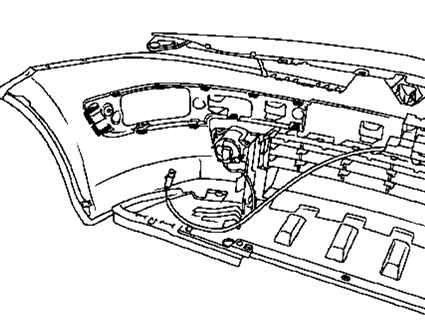

Рис. 8.5. Отсоединение боковой части бампера

Отсоедините боковую часть бампера (рис. 8.5).

Отсоедините пластмассовые заклепкикрепления и снимите боковую облицовку.

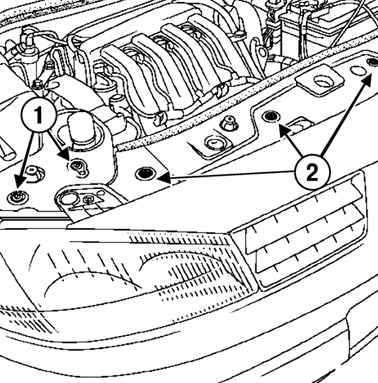

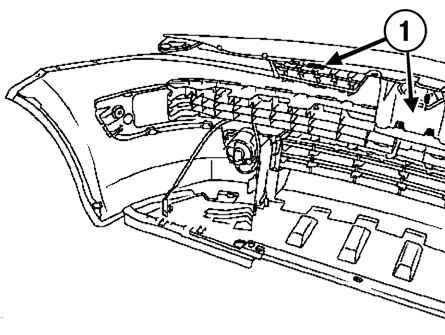

Рис. 8.6. Снятие боковой и средней облицовок: 1 – заклепки крепления боковой облицовки; 2 – заклепки крепления средней облицовки

Отсоедините пластмассовые заклепки крепления и снимите среднюю облицовку (рис. 8.6).

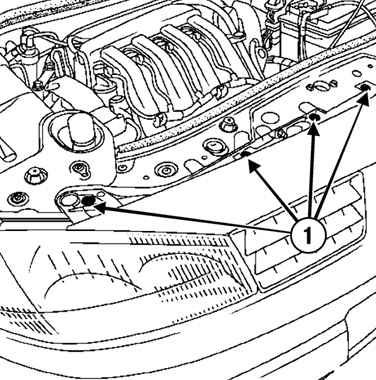

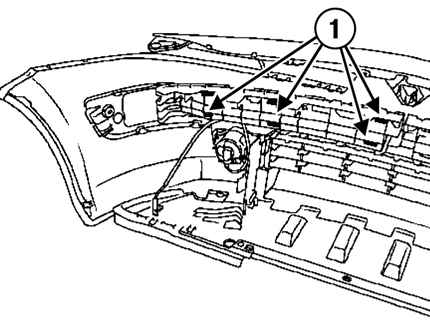

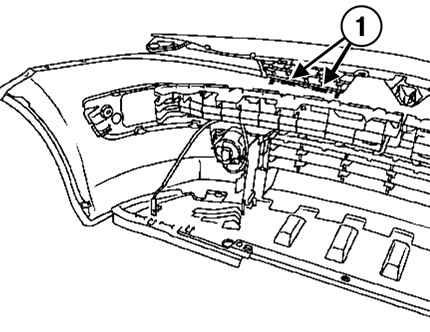

Рис. 8.7. Снятие верхних креплений бампера: 1 – заклепки крепления верхней части бампера

Снимите пластмассовые заклепки крепления верхней части бампера (рис. 8.7).

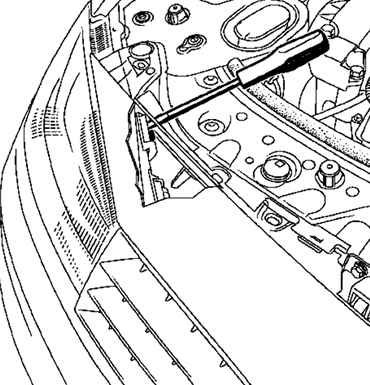

Рис. 8.8. Сдвигание бампера

При помощи отвертки с плоским лезвием нажмите на защелки, сдвигая бампер вперед (рис. 8.8).

Частично снимите передний бампер.

Отсоедините колодку проводов от противотуманных фар и трубки подвода жидкости к жиклерам омывателей фар.

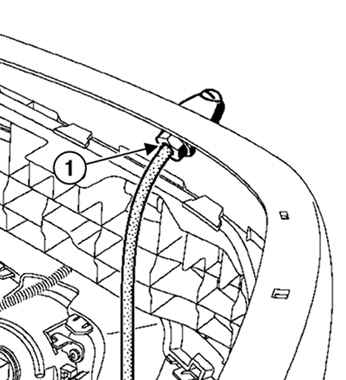

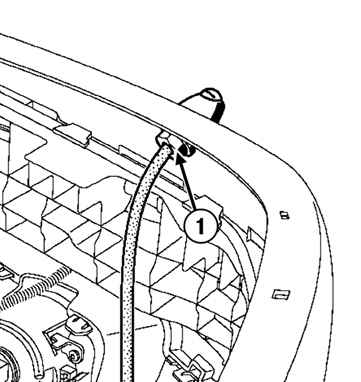

Рис. 8.9. Снятие жиклера омывателя фары: 1 – гайка крепления

Отверните гайку крепления жиклера омывателя фары и снимите его (рис. 8.9).

Рис. 8.10. Снятие усилителя: 1 – усилитель

Отсоедините усилитель (рис. 8.10).

Рис. 8.11. Снятие решетки облицовки радиатора: 1 – нижние защелки

Надавите на нижние защелки и снимите решетку облицовки радиатора, потянув на себя (рис. 8.11).

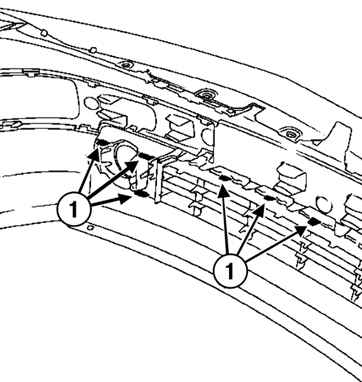

Рис. 8.12. Снятие буфера: 1 – фиксаторы

Извлеките фиксаторы и снимите буфер (рис. 8.12).

Рис. 8.13. Снятие направляющего выступа

Отсоедините фиксаторы и снимите наружный направляющий выступ (рис. 8.13).

Открутите два болта крепления противотуманной фары.

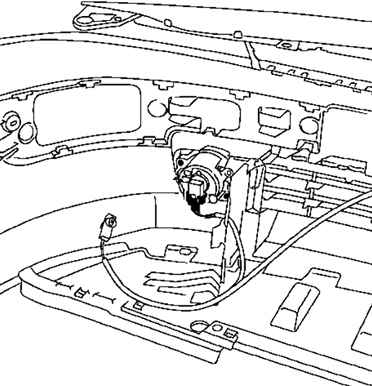

Рис. 8.14. Отсоединение разъема противотуманной фары

Разъедините разъем (рис. 8.14).

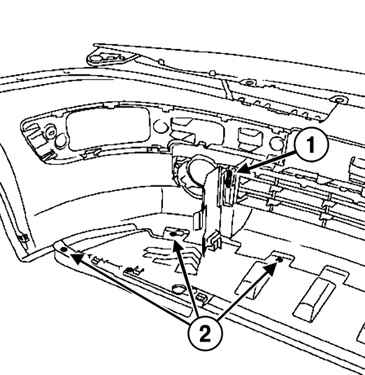

Рис. 8.15. Снятие нижнего кожуха: 1 – фиксатор; 2 – заклепки

Высверлите заклепки, отсоедините фиксатор и снимите нижний кожух (рис. 8.15).

Рис. 8.16. Снятие декоративной накладки противотуманной фары и центральной решетки: 1 – фиксаторы

Отсоедините фиксаторы, снимите декоративную накладку противотуманной фары и центральную решетку (рис. 8.16).

ПРИМЕЧАНИЕ Перед установкой на бампере жиклеров омывателей фар, просверлите бампер по предварительной разметке.

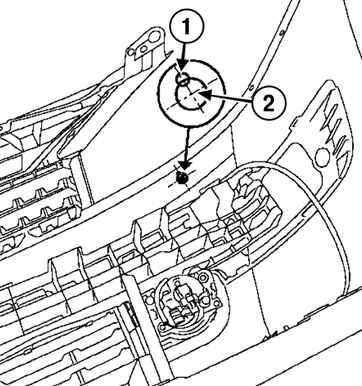

Рис. 8.17. Высверливание отверстий под жиклер: 1 – установочное отверстие; 2 – направляющее отверстие

Используйте сверло диаметром 3 мм для сверления установочного отверстия, а также направляющего отверстия, которое затем увеличьте до диаметра жиклера с помощью конической фрезы (зенкера) (рис 8.17).

Перед установкой жиклеров убедитесь в наличии уплотнительной прокладки.

Рис. 8.18. Установка жиклера: 1 – гайка крепления

Затяните с небольшим усилием гайку (рис. 8.18).

Подсоедините:

– трубку подачи жидкости;

– колодку проводов противотуманных фар.

Установка остальных компонентов производится в порядке, обратном снятию.
