8.2.1.2. Задний удар

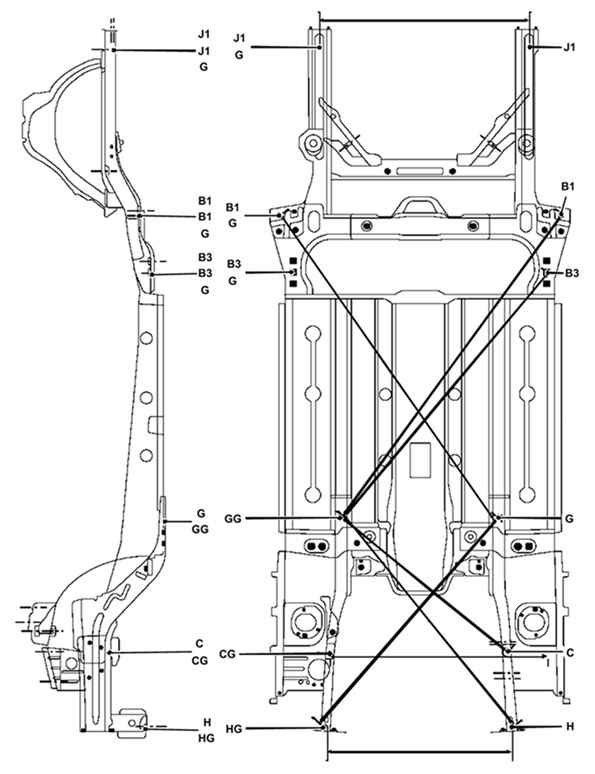

Рис. 8.2. Проверка контрольных точек кузова автомобиля

Проверьте путем сравнения левой и правой сторон симметрию задней контрольной точки по отношению к передней контрольной точки, см. пример на рисунке 8.2: G – B3G = GG – ВЗ MG-B1G = GG-B1

Проверьте путем сравнения левой и правой сторон симметрию точек в зоне удара, см. пример на рисунке 8.2: ВЗ – JG = B3G – J.

Если симметрия сторон автомобиля нарушена, необходимо проверить размеры, приведенные в соответствующем руководстве по ремонту автомобиля.

ПРИМЕЧАНИЕ Отверстия под днищем кузова закрыты пластмассовыми заглушками для обеспечения герметичности скрытых полостей. При проверке сравнением диагоналей необходимо снять некоторые из этих заглушек. В случае повреждения заглушек обязательно замените их новыми для обеспечения защиты автомобиля от коррозии.
