7.5.3. Антенны открывания элементов кузова

Автомобили, оборудованные системой «свободные руки», имеют датчики присутствия и антенны открывания элементов кузова для распознавания карточки:

– антенну открывания в наружной ручке каждой двери,

– антенну открывания в заднем бампере,

– датчик присутствия в наружной ручке каждой двери.

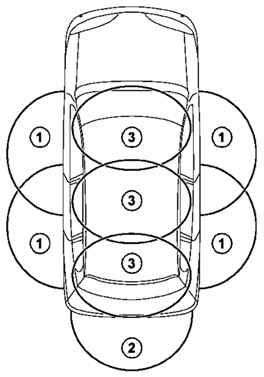

Рис. 7.44. Схема размещения антенн открывания дверей: 1 – антенны открывания, расположенные в наружных ручках дверей; 2 – антенна открывания, расположенная в заднем бампере; 3 – антенны запуска двигателя

ПРИМЕЧАНИЕ Антенны запуска двигателя не оказывают влияния на отпирание автомобиля. Напротив, невозможно запереть автомобиль при помощи выключателей «запирания», расположенных на наружных ручках, если карточка находится в зоне запуска двигателя. Датчики перемещения встроены в датчики присутствия.

Для работы в режиме «свободные руки» наружные ручки дверей оснащены:

– датчиками присутствия для распознавания руки пользователя в сочетании с отражателем, установленным на ручке;

– кнопкой запирания;

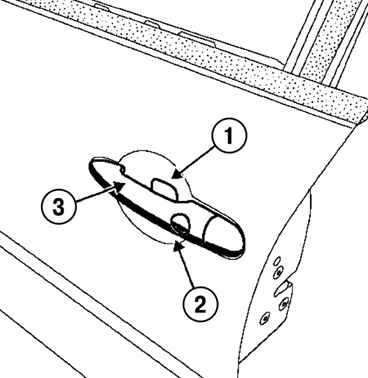

Рис. 7.45. Компоненты системы открывания двери: 1 – датчики присутствия; 2 – кнопка запирания; 3 – антенна открывания

– антенной открывания, встроенной в ручку (рис. 7.45).

ПРИМЕЧАНИЕ Только автомобили, оборудованные системой «свободные руки», имеют выключатель запирания.

ПРИМЕЧАНИЕ Если автомобиль не использовался примерно 72 ч, датчики присутствия отключаются. Обнаружение команды на отпирание, в этом случае осуществляется датчиком перемещения ручки. Датчик присутствия и датчик перемещения ручки выполнены в сборе.

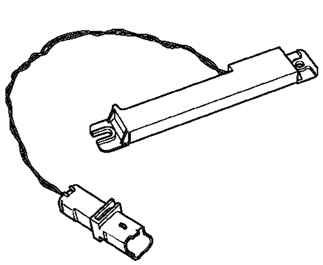

Рис. 7.46. Внешний вид задней антенны

Снимите задний бампер.

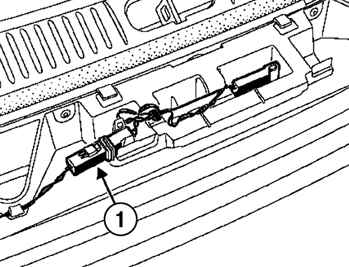

Рис. 7.47. Снятие задней антенны: 1 – разъем

Разъедините разъем антенны и снимите ее (рис. 7.47).

Установка производится в порядке, обратном снятию.

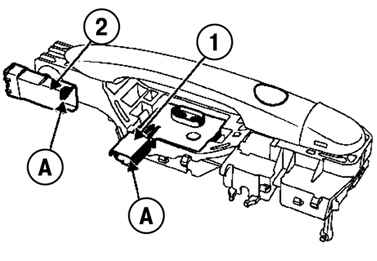

Рис. 7.48. Разъемы подключения антенны открывания: А – контакты подключения; 2 – разъем 1; 3 – разъем 2

ПРИМЕЧАНИЕ Выключатель запирания проверяют омметром, подключив его к контактам 3 и 4. Значение сопротивления антенны открывания составляет приблизительно 0,2 Ом.
