2.4.4.2. Нижние кислородные датчики

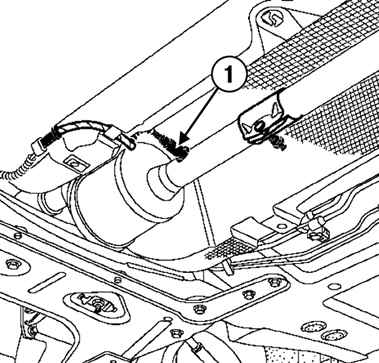

Рис. 2.232. Снятие нижнего кислородного датчика: 1 – датчик

Снимите кислородный датчик (рис. 2.232).

Установка датчиков производится в порядке, обратном снятию.

Затяните требуемым моментом (45 Н·м) нижний кислородный датчик с помощью рожковой головки на 24 мм, а верхний кислородный датчик – с помощью приспособления (Mot. 1495-01).
