2.4.3.2. Работа и управление фазорегулятором (двигатель F4R)

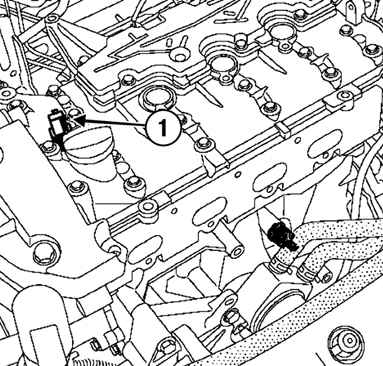

Рис. 2.230. Электромагнитный клапан фазорегулятора: 1 – клапан

Фазорегулятор отключен или управляется ЭБУ системы впрыска посредством электромагнитного клапана, установленного на крышке головки блока цилиндров (рис. 2.230).

При частоте вращения коленчатого вала в пределах 1500–4300 мин^–1 ЭБУ подает напряжение питания на электромагнитный клапан.

При превышении 4300 мин^–1 питание электромагнитного клапана прекращается. При этом положение механизма фазорегулятора способствует наполнению цилиндров при высокой частоте вращения коленчатого вала. В этом положении запорный плунжер блокирует механизм.

ПРИМЕЧАНИЕ При частоте вращения до 1500 мин–1 напряжение питания не подается на электромагнитный клапан. Механизм заблокирован плунжером. С момента подачи питания на электромагнитный клапан при частоте вращения коленчатого вала более 1500 мин–1 под действием давления масла запорный плунжер отходит и высвобождает механизм.

В исходном положении электромагнитный клапан закрыт. Клапан открывает проход масла для управления фазорегулятором при соблюдении следующих условий:

– отсутствие неисправности датчика частоты вращения коленчатого вала;

– отсутствие неисправностей датчиков положения распределительных валов;

– отсутствие неисправностей в системе впрыска;

– после запуска двигателя;

– двигатель работает не на холостом ходу;

– напряжение аккумуляторной батареи выше 11,4 В;

– температура охлаждающей жидкости выше 30 °С;

– частота вращения двигателя составляет 1500–4300 мин^–1;

– нагрузка больше 87% (примерно 900 Мбар).

ВНИМАНИЕ При блокировке электромагнитного клапана в открытом положении двигатель неустойчиво работает на холостом ходу, давление во впускном коллекторе повышено.
