2.1.7.1. Снятие

Снимите верхние крышки двигателя.

Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

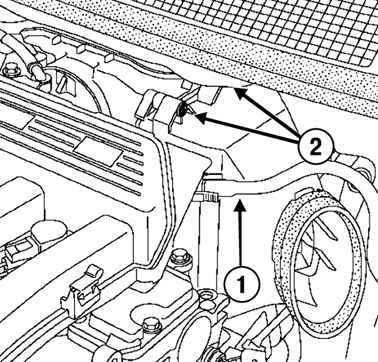

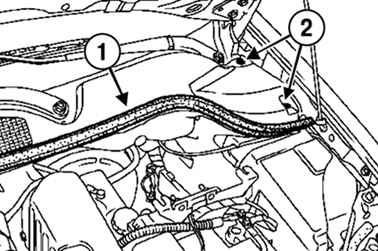

Рис. 2.11. Снятие прокладки и пластмассовых заклепок: 1 – прокладка; 2 – заклепки

Снимите прокладку и пластмассовые заклепки (рис. 2.11).

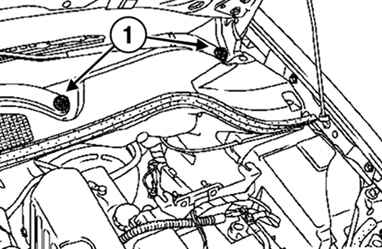

Рис. 2.12. Отсоединение декоративной накладки: 1 – накладка

Отсоедините декоративную накладку (рис. 2.12).

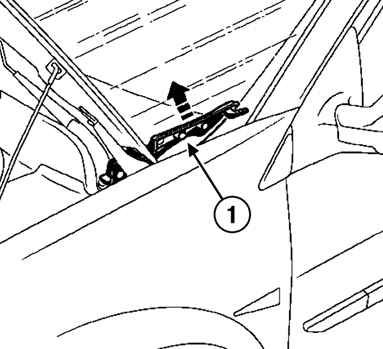

Рис. 2.13. Снятие рычага стеклоочистителя: 1 – рычаг

Снимите рычаги стеклоочистителя при помощи специального приспособления (рис. 2.13).

Снимите решетку ниши воздухозаборника.

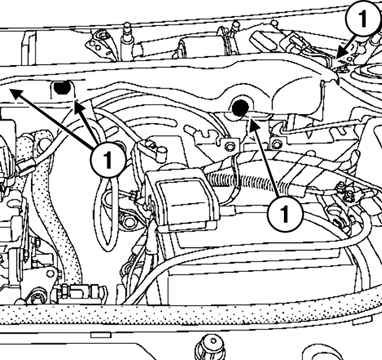

Рис. 2.14. Снятие крепления шумоизоляционного материала щитка передка: 1 – крепление шумоизоляционного материала щитка передка

Снимите элементы крепления шумоизоляционного материала щитка передка и шумоизоляционный материал щитка передка (рис. 2.14).

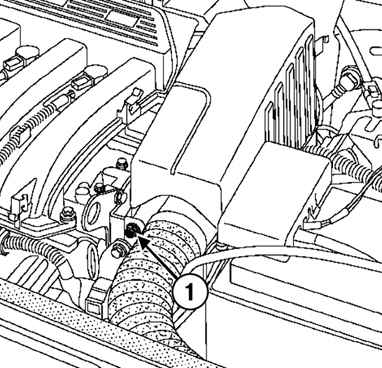

Рис. 2.15. Откручивание болта крепления глушителя шума впуска: 1 – крепление шумоизоляционного материала щитка передка

Открутите болт крепления глушителя шума впуска (рис. 2.15).

Снимите глушитель шума впуска.

Отсоедините вакуумный шланг усилителя тормозов от впускного распределительного коллектора.

Рис. 2.16. Отсоединение вакуумного шланга усилителя тормозов: 1 – вакуумный шланг; 2 – болты крепления крышки воздушного фильтра

Открутите два болта крепления крышки воздушного фильтра (рис. 2.16).

Снимите фильтрующий элемент.

ВНИМАНИЕ Не повредите патрубок отбора разрежения на впускном распределительном коллекторе. Если патрубок обломан, замените коллектор.

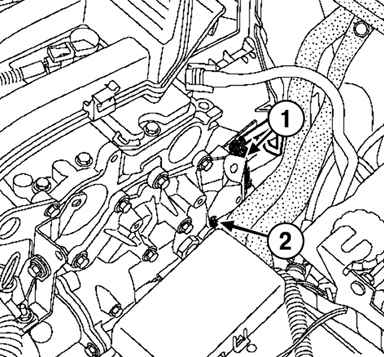

Рис. 2.17. Отсоединение крепления датчика кислорода: 1 – разъем; 2 – держатель

Разъедините разъем кислородного датчика и снимите держатель (рис. 2.17).

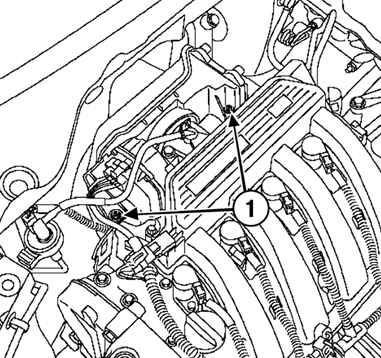

Рис. 2.18. Болты крепления воздухораспределительного блока: 1 – болты

Открутите болты крепления воздухораспределительного блока (рис. 2.18).

Снимите корпус воздушного фильтра.
