1.6.9.1. Блок предохранителей

При возникновении неисправности одного из электроприборов проверьте соответствующие предохранители.

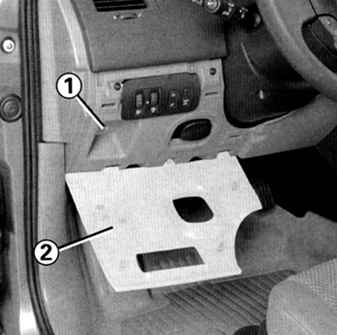

Рис. 1.110. Местоположение блока предохранителей в салоне навтомобиля: 1 – блок предохранителей; 2 – крышка

Откройте крышку 2 (под рулевым колесом или в вещевом ящике) (рис..1.110).

Определите назначение предохранителей по их этикетке.

Проверьте соответствующий предохранитель и при необходимости обязательно замените его новым, имеющим такое же значение номинального тока.

При установке предохранителя с большим значением номинального тока провода сильно нагреваются, что чревато пожаром из-за чрезмерного потребления оборудованием электрической энергии.

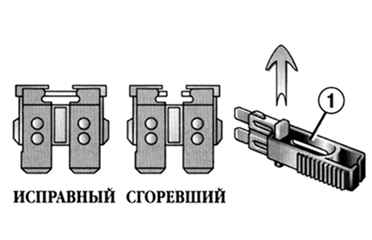

Рис. 1.111. Пример исправного и перегоревшего предохранителей: 1 – пинцет

Извлеките предохранитель из гнезда пинцетом 1, находящимся в крышке 2 (рис. 1.111).

Чтобы извлечь предохранитель из пинцета, сдвиньте предохранитель в сторону, как показано на рисунке 1.111. Не рекомендуется использовать свободные гнезда для хранения запасных предохранителей.

Рис. 1.112. Блок предохранителей в моторном отсеке: 1 – блок предохранителей

Некоторые цепи защищены предохранителями, расположенными в моторном отсеке (рис. 1.112).
