10.38. Панель приборов

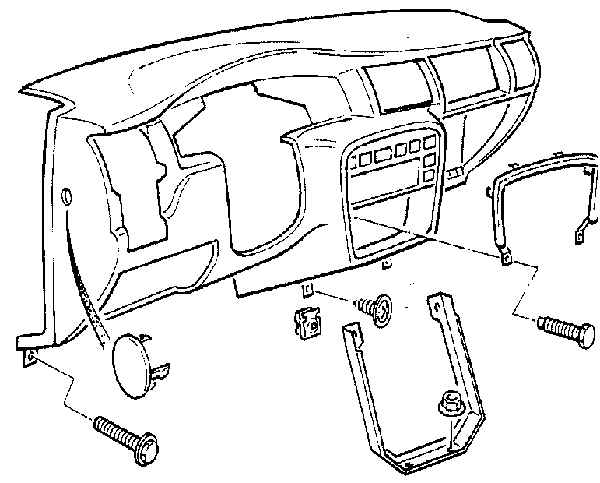

Панель приборов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора. Предупреждение После отсоединения аккумулятора подождите как минимум 1 минуту для того, чтобы разрядились конденсаторы системы управления подушкой безопасности.
2. Снимите рулевое колесо.
3. Отсоедините провод с воздушной подушки безопасности.
4. Снимите переключатели стеклоочистителя и поворотов.
5. Снимите замок зажигания.
6. Снимите блок управления иммибилайзером.

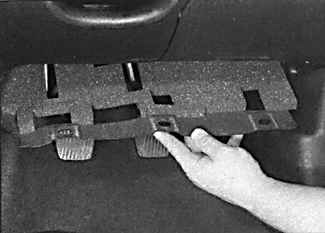

	7. Со стороны водителя снимите отделку нижней части панели приборов.
	8. Отсоедините и снимите воздуховод.
9. Снимите радиоприемник.
10. Снимите блок управления отопителем.
11. Снимите воздуховоды.
12. Снимите вещевой ящик.
13. Снимите центральную консоль.
14. При наличии, снимите подушку безопасности со стороны пассажира.
15. Снимите внутреннюю отделку передних стоек.
16. Из-под панели снимите крышку, закрывающую трубопроводы охлаждающей жидкости.
17. С передней части панели снимите сопла подачи воздуха к ветровому стеклу.

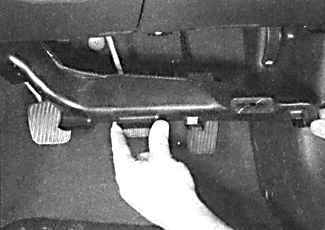

18. Снимите боковые отделки ниш для ног.
19. Снимите воздуховоды отопления левой и правой стороны.

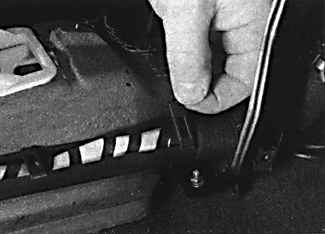

	20. Отсоедините скобы крепления жгута проводов к кронштейну.
	21. Поднимите жгут проводов из кронштейна.

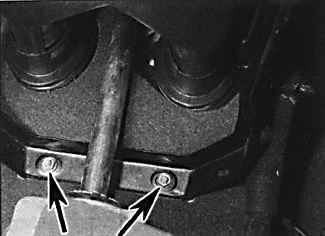

22. Отвинтите нижние (стрелки) и верхние винты крепления кронштейна жгута проводов, расположенного под панелью приборов.
23. Отсоедините электрический разъем жгута проводов, расположенный с правой стороны моторного отсека.

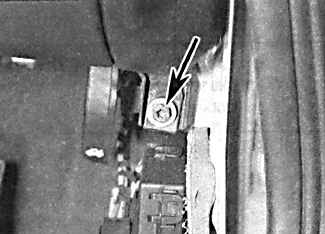

24. Отвинтите болт и отсоедините шину заземления от основания передней стойки. Также отсоедините шину заземления от кронштейна рулевой колонки.
25. Снимите гидравлический модулятор системы ABS, затем отсоедините электрический разъем жгута проводов и извлеките жгут в салон автомобиля.

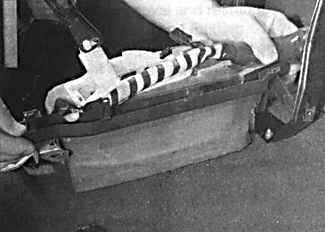

26. Снимите крышку блока с плавкими предохранителями, отвинтите болт и снимите блок.

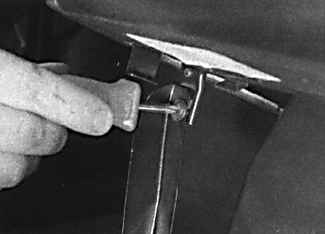

	27. Отвинтите болты, крепящие панель приборов к перегородке моторного отсека и снимите ее вместе с электрическими проводами.

Установка

Установка производится в последовательности, обратной снятию.
