8.3.1. Снятие и установка или замена ветрового стекла

ПРИМЕЧАНИЕ В данном случае описано снятие ветрового стекла с помощью системы снятия BO-46974.

ВНИМАНИЕ Во избежание травмирования глаз и рук перед началом работ наденьте рабочие перчатки и защитные очки.

ПРИМЕЧАНИЕ Поставьте автомобиль на ровной поверхности и установите ровно передние колеса.

Снимите оба рычага стеклоочистителя.

Снимите 2 защитных колпачка.

Открутите 2 гайки.

Извлеките рычаги стеклоочистителя 1.

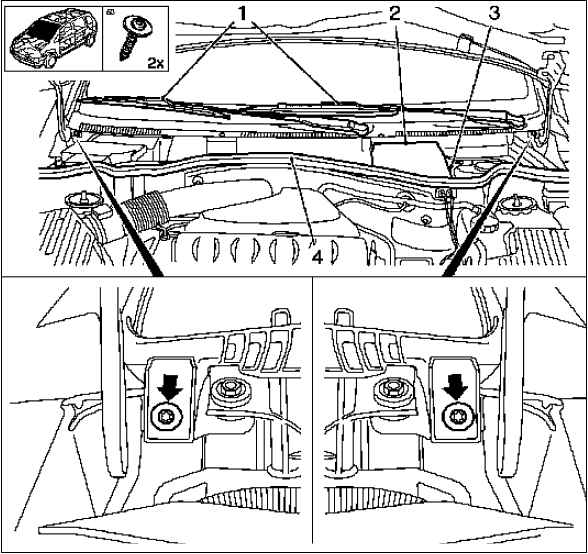

Полностью демонтируйте водоотталкиватель.

Снимите уплотнение моторного отделения 4.

Открутите 2 винта крепленияа водоотталкивателя 2 (стрелки).

Стяните шланг топливной форсунки 3.

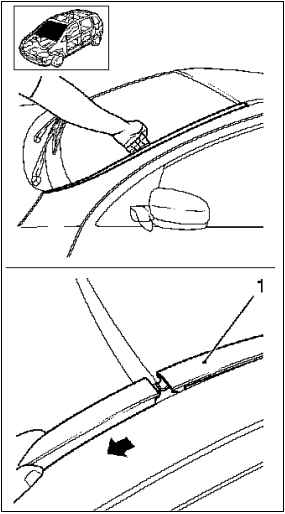

Снимите обе декоративные планки ветрового стекла.

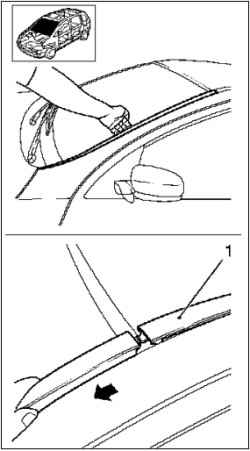

Стяните декоративную планку ветрового стекла сбоку от передней стойки.

Вытяните из потолочной планки 1 декоративную планку ветрового стекла сбоку и снимите ее.

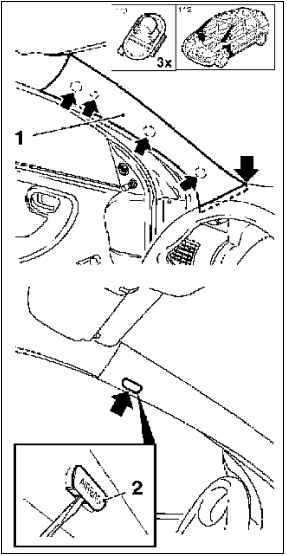

Демонтируйте обе внутренних обшивки передней стойки наверху 1.

ПРИМЕЧАНИЕ Для автомобилей с подушкой безопасности головы внутренняя обшивка передней стойки наверху дополнительно укрепляется рамкой. Эта рамка 2 имеет надпись Airbag.

Освободите 3 зажима.

Извлеките обшивку.

Снимите внутреннее зеркало заднего вида.

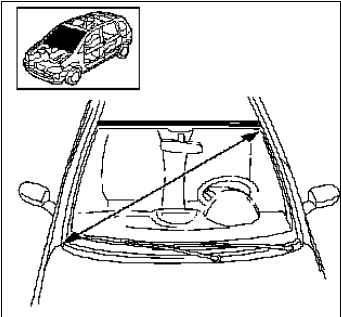

Обмерьте стекло по диагонали, отрежьте струну.

Отрежьте струну четырехкратной длины 5600 мм.

Проколите шилом отверстия.

Вденьте струну и протяните в направлении середины стекла.

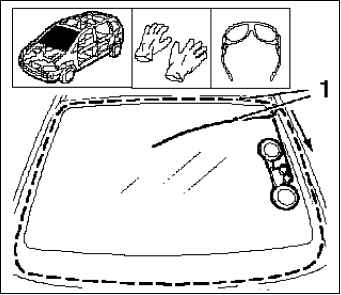

Проложите струнный резак 1 по периметру.

Закрепите волокнистой лентой.

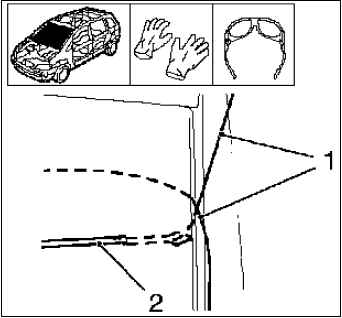

Проколите отверстие под второй конец струны.

При помощи шила 2 втяните второй конец струны в салон автомобиля.

ПРИМЕЧАНИЕ Струнный резак должен перекрыться внахлест.

Зафиксируйте переднее стекло.

Подведите режущий инструмент.

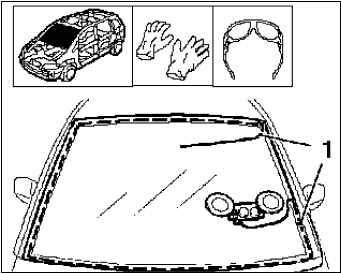

Подведите ворот с 2 катушками к левой части ветрового стекла.

Вденьте струнный резак.

Прикрепите струнный резак 1 к воротам.

Переключите трещотку и предварительно натяните струну резака.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

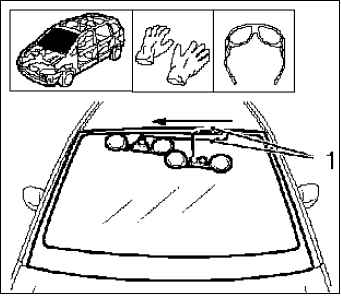

Вырежьте переднее стекло.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Стрелкой показывается направление резки струнным резаком.

Подведите режущий инструмент.

Подведите ворот с 2 катушками к нижней левой части ветрового стекла.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

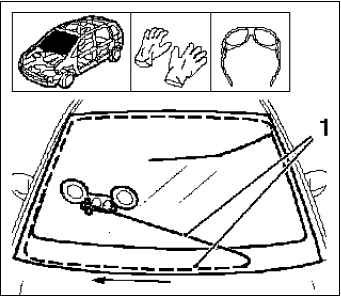

Вырежьте переднее стекло.

ПРИМЕЧАНИЕ Используйте смазку для направляющего ролика, по закруглению переднее стекло необходимо вырежьте с повышенным усилием.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Стрелкой показывается направление резки струнным резаком.

Подведите режущий инструмент.

Установите ворот с 2 катушками к правой нижней части ветрового стекла.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

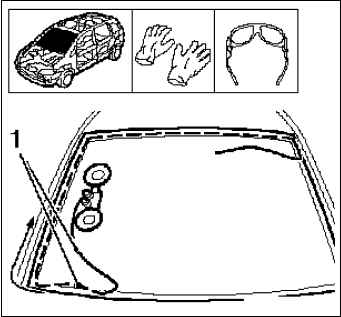

Вырежьте переднее стекло.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Стрелкой показывается направление резки струнным резаком.

Подведите режущий инструмент.

Установите ворот с 2 катушками к правой части ветрового стекла.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

Вырежьте переднее стекло.

ПРИМЕЧАНИЕ Используйте смазку для направляющего ролика, по закруглению переднее стекло необходимо вырежьте с повышенным усилием.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Стрелкой показывается направление резки струнным резаком.

Подведите режущий инструмент.

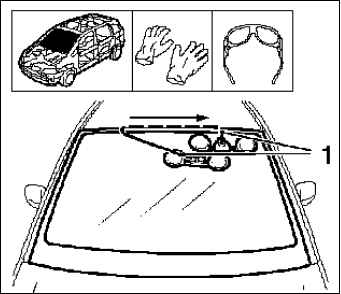

Установите ворот с 2 катушками к правой верхней части ветрового стекла.

Установите ворот с 1 катушкой к левой верхней части ветрового стекла.

Вденьте второй конец струны и зафиксируйте его.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

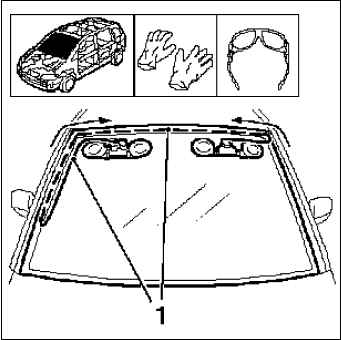

Вырежьте переднее стекло.

ПРИМЕЧАНИЕ Используйте смазку для направляющего ролика, по закруглению переднее стекло необходимо вырежьте с повышенным усилием.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Вырежьте переднее стекло при помощи ворота и 1 катушки, пока струнный резак не встанет на высоте катушки.

Стрелки показывают направление резки струнным резаком.

Подведите режущий инструмент.

Установите ворот с 2 катушками к левой части ветрового стекла под ворот с катушкой.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

Вырежьте переднее стекло.

Вырежьте переднее стекло при помощи ворота и 2 катушек, пока струнный резак не встанет на высоте катушки.

Стрелкой показывается направление резки струнным резаком.

Подведите режущий инструмент.

Установите ворот с 1 катушкой к верхней правой части ветрового стекла.

ПРИМЕЧАНИЕ Струнный резак должен перекрыться внахлест.

Переключите трещотку и предварительно натяните струну резака 1.

ПРИМЕЧАНИЕ Следите за правильным расположением струны резака на направляющем ролике ворота.

Вырежьте переднее стекло.

Режьте дальше, пока струнный резак полностью не разрежет клеевой валик.

Уберите режущие инструменты.

Стрелкой показывается направление резки струнным резаком.

Прикрепите приспособление MKM-641.

Снимите переднее стекло.

Снимите приспособление MKM-641.

Снимите осколки стекла.

Срезать клеевой валик с ветрового стекла.

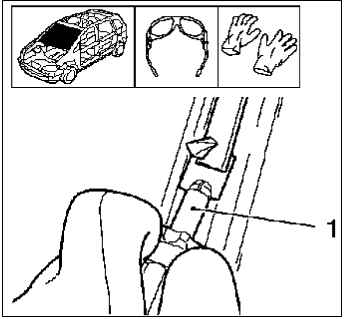

Снимите клеевой валик при помощи прилагаемого инсмтрумента 1 до прибл. 1 мм толщины.

Срежьте клеевой валик с автомобиля.

Снимите клеевой валик при помощи прилагаемого инсмтрумента 1 до прибл. 1 мм толщины.

Устраните повреждения лакокрасочного покрытия.

Нанесите грунтовку.

ПРИМЕЧАНИЕ Нанесите грунтовку только на новое стекло.

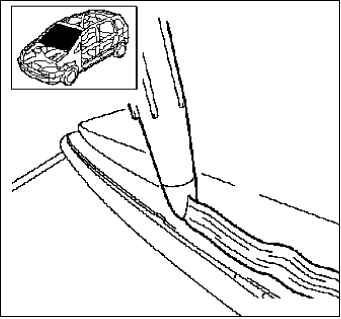

Нанесите клеевой валик.

Надрежьте острие тубы так, чтобы получался клеевой валик толщиной прибл. 13 мм.

Вставьте стекло при помощи приспособления MKM-641.

Закрепите стекло волокнистой лентой.

Соблюдайте время выдерживания.

Установите зеркало заднего вида.

Установите внутреннюю обшивку передней стойки наверху слева и справа.

Вставьте обшивку.

Закрепите 3 зажима.

Установите обе декоративные планки ветрового стекла.

Смонтируйте водоотталкиватель.

Затяните 2 винт крепления.

Наденьте шланг топливной форсунки.

Установите уплотнение моторного отделения.

Смонтируйте оба рычага стеклоочистителя.

Затяните 2 гайки.

Установите 2 защитных колпачка.
