8.2.25. Снятие и установка уплотнения задней откидной двери

Стяните уплотнение задней откидной двери.

Наденьте уплотнение задней откидной двери.

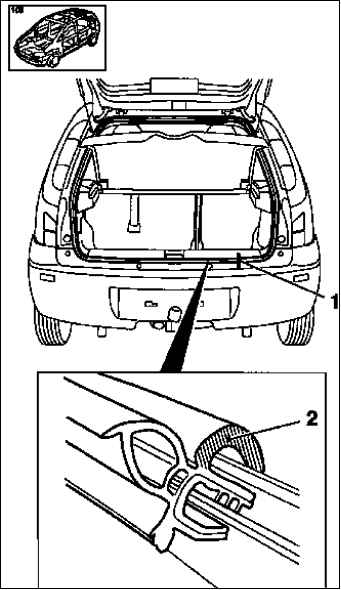

ПРИМЕЧАНИЕ При повреждении стыка 1 уплотнения задней откидной двери, подклеить стык резиновым клеем. Нанесите секундный клей (на базе цианакрилата) на переходник. Соедините концы уплотнения.

Внутренняя уплотнительная кромка 2 уплотнения задней откидной двери находится над внутренними обшивками.

Замена наружной обшивки двери и задней откидной двери

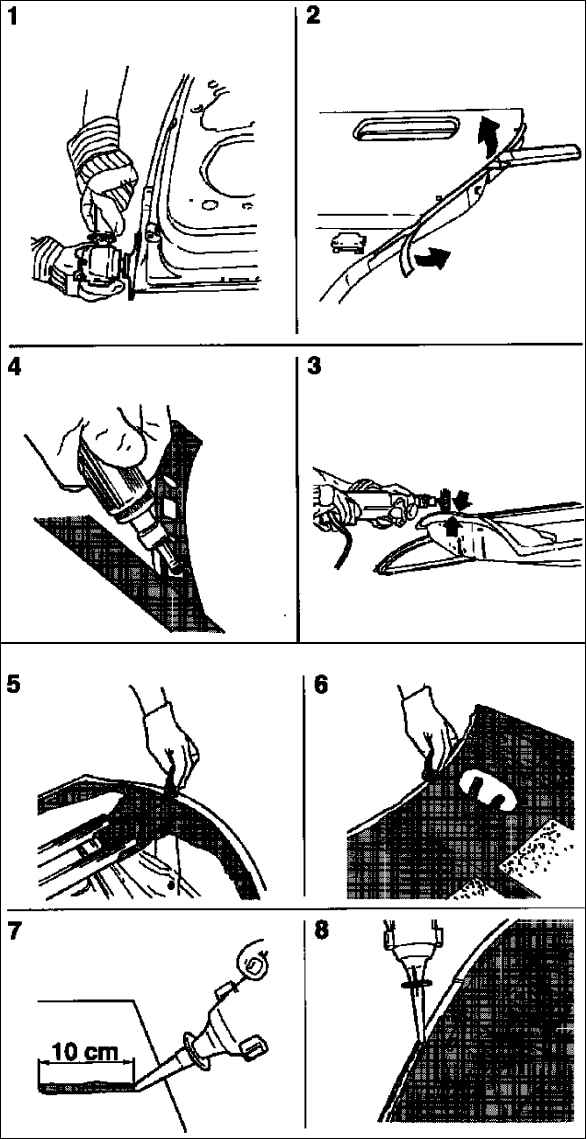

Снимите уплотнительную массу.

Высверлите точки сварки.

Отшлифуйте отогнутые кромки 1.

Снимите с каркаса наружную обшивку двери 2 и снимите остаточную кромку.

Снимите остатки клея 3 с каркаса, отшлифуйте клеевые кромки.

Отшлифуйте клеевые кромки 4 новой детали.

ПРИМЕЧАНИЕ Отшлифуйте только в области точек сварки, новый клей для отбортованного шва приклеивает к грунтовке новой детали.

При необходимости выровняйте каркас.

Подгоните новую деталь к каркасу и местам сопряжения.

Нанесите активатор из клеевого комплекта на стыковую кромку дверного каркаса, с обеих сторон 5, на наружную обшивку двери, с одной стороны 6.

Нанесите клеевой валик (диаметр 4 мм) на стыковую кромку дверного каркаса 8.

ПРИМЕЧАНИЕ Вставьте тубу с клеем из клеевого комплекта в клеевой пистолет BETAGUN 2000, нанесите пробный клеевой валик (например, на картон) длиной 10 см 7.

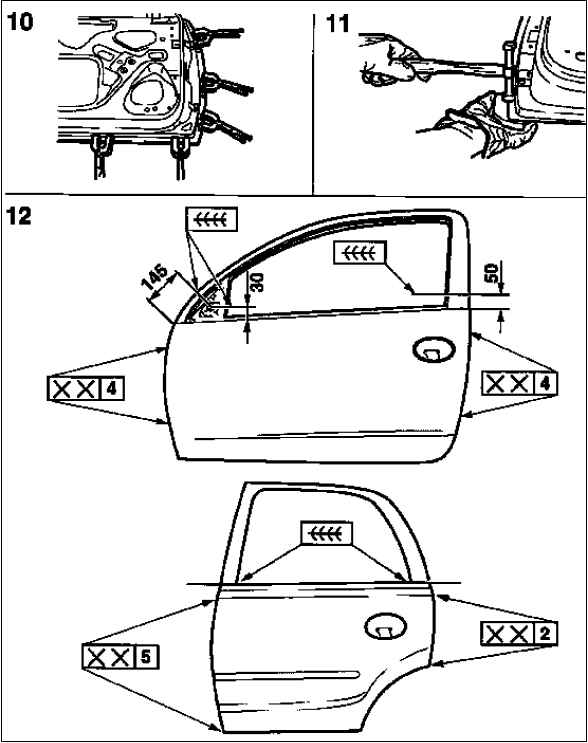

Выровняйте наружную обшивку двери на каркасе и закрепите ее 10.

Отогните кромку наружной обшивки двери.

ПРИМЕЧАНИЕ Исполбзуйте рихтовальный молоток и гладилку, одновременно крепко придерживая кромку кулаком или колодкой 11.

Нанесите клей в качестве уплотнителя шва и антикоррозионной защиты.

Размажьте клей во всех отшлифованных местах с помощью лопаточки или плоской кисти.

Снимите излишки клея.

ПРИМЕЧАНИЕ Дополнительная уплотнительная масса не является необходимой.

Выполните точечную сварку наружной обшивки двери 12.

ПРИМЕЧАНИЕ Во избежание отпечатывания на наружной обшивке двери работайте с медной пластиной.

ПРИМЕЧАНИЕ В области мест разделения сваривайте, как и прежде, с газовой защитой. В области мест разделения необходимо защитить клей от сгорания с помощью теплоизоляционной пасты. Проконтролируйте видимую область поверхности и при необходимости доработайтеь ее.

Законсервируйте полости.

Установите монтируемые детали.

Установите дверь 12.

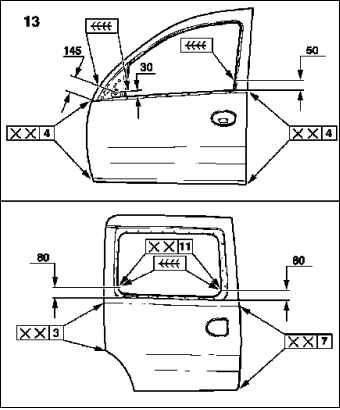

Установите дверь 13.

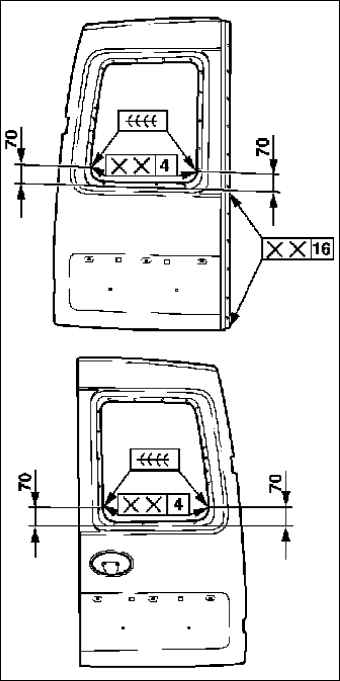

Установите заднюю дверь.

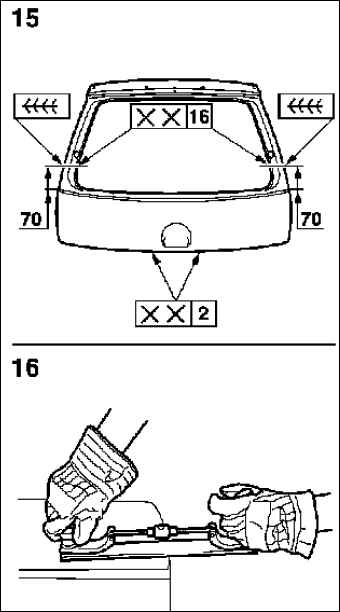

Установите заднюю откидную дверь.

Проконтролируйте видимую область поверхности и, при необходимости, доработайте ее 16.
