7.3.4. Замена обоих подшипников стеклоочистителей с рычажным механизмом

Демонтируйте водоотводный щиток.

Демонтируйте электромотор переднего стеклоочистителя.

Разблокируйте и отсоедините разъем жгута проводов электродвигателя переднего стеклоочистителя.

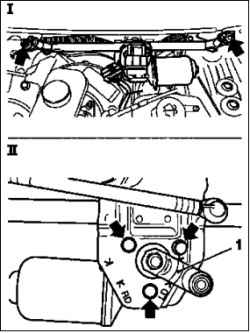

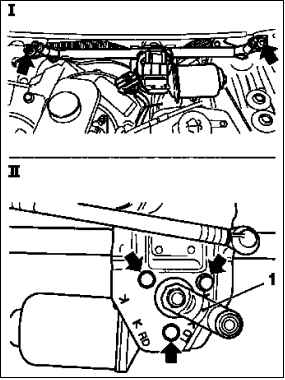

Демонтируйте рычажной механизм стеклоочистителя с электродвигателем, выкрутите винт (см. рис. I).

Удалите рычажной механизм с рукоятки рычажного механизма переднего стеклоочистителя 1.

Открутите рукоятку от электродвигателя, электромотор от рычажного механизма, выкрутите винт (см. рис. II).

Снимите систему соединительных рычагов.

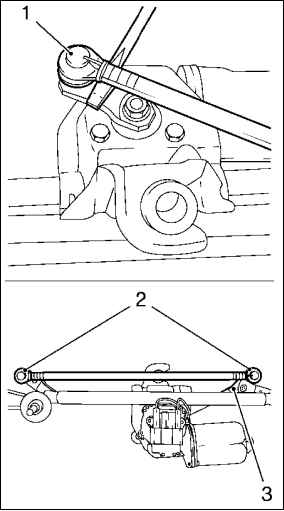

Выведите из зажимов 4 шаровых головки с 1 по 3.

Установка

Установите электромотор на рычажной механизм.

ПРИМЕЧАНИЕ Перед установкой рукоятки на электромотор стеклоочистителя подсоедините электромотор стеклоочистителя к питанию и установите в крайнее положение. Обратите внимание на правильную установку рукоятки.

Вставьте двигатель, затяните винт.

Установите рукоятку.

Установите электромотор переднего стеклоочистителя с рычажным механизмом, затяните винт.

Подсоедините разъем жгута проводов.

Установите систему соединительных рычагов.

Закрепите в зажимах 4 шаровых головки.

Установите водоотводный щиток.

Установите рычаги стеклоочистителей ветрового стекла, затяните гайку крепления 14 Н·м.

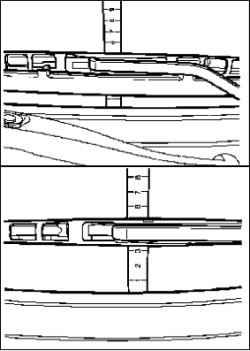

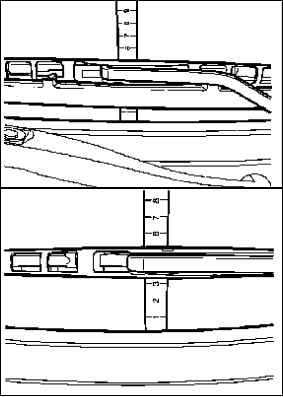

Проведите основную регулировку рычагов стеклоочистителей ветрового стекла.

Модель F 06

Сторона водителя – около 5 cм;

Сторона пассажира – около 4 cм.

Модель F 08

Сторона водителя – около 7 cм;

Сторона пассажира – около 7 cм.

ПРИМЕЧАНИЕ Установите электромотор стеклоочистителя в основном положении.
