7.2.6. Замена лампы накаливания ближнего света

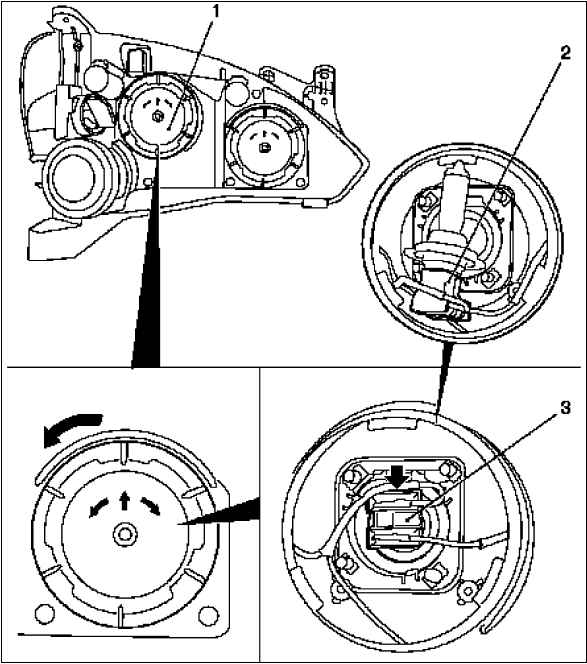

Снятие

Демонтируйте лампу накаливания ближнего света.

Демонтируйте защитный колпачок (стрелка).

Нажмите лампу накаливания вниз при разъеме жгута проводов3.

Снимите лампу накаливания.

Отсоедините разъем жгута проводов 2.

Установка

Установите лампу накаливания ближнего света.

Подсоедините разъем жгута проводов.

Вставьте лампу накаливания с разъемом жгута проводов.

ПРИМЕЧАНИЕ

Обратите внимание на правильное монтажное положение.

Установите защитный колпачок.

Вставьте защитный колпачок и зафиксируйте.

Замена лампы накаливания ксеноновых фар

Снятие

Демонтируйте фары.

ВНИМАНИЕ

К элементам ксенонового ближнего света нельзя прикасаться при включенном ближнем свете. Выключите зажигание и переключатель света. Центральный разъем жгута проводов фар должен быть отсоединен.

Демонтируйте модуль зажигания ксеноновой фары.

Разблокируйте и снимите защитный колпачок ксеноновой фары.

Выкрутите пускорегулирующее устройство ксеноновой лампы 1.

Демонтируйте ксеноновую лампу 3х выкрутите винт из стопорного кольца 1.

Снимите стопорное кольцо.

Снимите ксеноновую лампу 2.

Установка

Установите ксеноновую лампу.

ПРИМЕЧАНИЕ

Обратите внимание на кодирование.

Вставьте стопорное кольцо, затяните винт стопорного кольца.

Установите модуль зажигания ксеноновой фары.

Подсоедините пускорегулирующее устройство ксеноновой лампы и зафиксируйте.

Установите защитный колпачок ксеноновой лампы.

Отрегулируйте фары.

Проведите проверку работы ламп.
