5.1.1. Принцип действия EPS

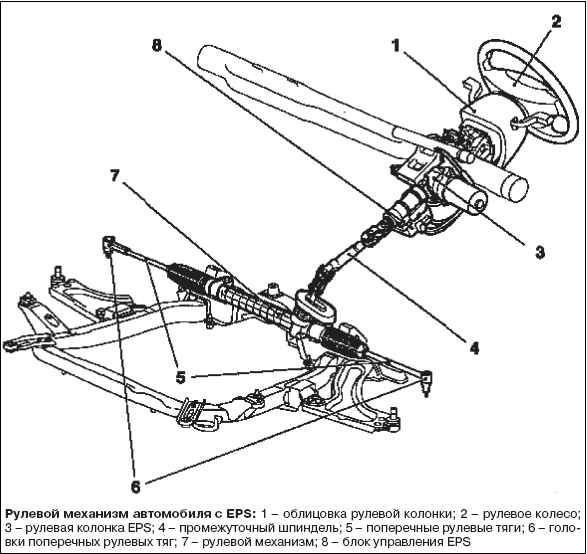

Электрогидравлическое рулевое управление с усилителем уменьшает усилие на рулевой механизм. Гидросистема действует также как и система рулевого управления с усилителем, используемая на других моделях, однако в ее состав входит гидравлический насос с электрическим приводом, независимый от двигателя автомобиля. Блок управления и насос гидросистемы составляют единый модуль и могут быть заменены только в сборе.

Усилие от EPS регулируется блоком управления, как функция частоты вращения двигателя и в соответствии с трехмерной регулировочной характеристикой двигателя.

На автомобиле используются две различных системы EPS.

EPS производства TRW используется на версиях с бензиновыми двигателями небольшой мощности и Z 17 DTL и не включается в систему шины CAN. Для целей диагностики, эта система имеет собственную линию диагностики (вывод диагностики 7). EPS производства TRW обеспечивает двухступенчатое, в зависимости от нагрузки, регулирование скорости вращения насоса (2 скорости). Величина нагрузки определяется по току, который электродвигатель потребляет от электрической системы автомобиля.

EPS производства ZF используется на бензиновых двигателях большой мощности и Z 17 DTH и связана с шиной HS CAN. EPS производства ZF работает в зависимости от скорости и нагрузки и использует две различных регулировочные карты. Соответствующие условия движения определяются по скорости автомобиля, как функция смещения рулевого колеса, а сервоусилие рулевого управления уменьшается при увеличении скорости движения. На автомобилях со спортивным шасси, вторая регулировочная карта может быть активизирована кнопкой включения спортивного режима.
