2.3.4. Снятие и монтаж термостата с патрубком охлаждающей жидкости (Z10XE, Z10XEP, без кондиционера)

Откройте капот.

Слейте охлаждающую жидкость.

ПРИМЕЧАНИЕ На варианте модели «ECO» снимите крышку моторного отделения внизу.

Подставьте приемный поддон.

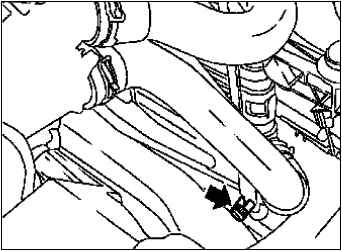

Откройте резьбовую пробку сливного отверстия (стрелка).

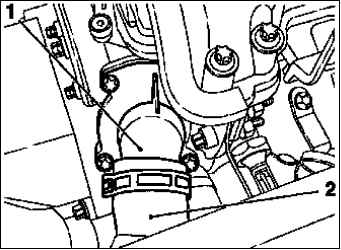

Шланг радиатора вверху 2 отсоедините от патрубка охлаждающей жидкости.

Освободите хомут.

Демонтируйте патрубок охлаждающей жидкости 1.

Открутите 3 болта крепления.

Установка

При замене деталей учитывайте различные варианты конструкции. Следите за правильностью номеров деталей.

Почистите уплотнительные поверхности насоса охлаждающей жидкости, патрубка охлаждающей жидкости.

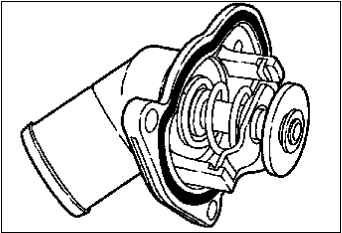

Установите патрубок охлаждающей жидкости.

Замените уплотнение.

Затяните 3 болта крепления моментом 8 Н·м.

Установите шланг радиатора вверху.

Закрепите хомут.

Закройте резьбовую пробку сливного отверстия охлаждающей жидкости.

Заправить систему охлаждения и удалите из нее воздух.

ПРИМЕЧАНИЕ На варианте модели «ECO» установите крышку моторного отделения внизу.

Закройте капот.
