1.7.14. Электрическое оборудование

Электронные системы зажигания работают с очень высокой мощностью разряда. Не прикасайтесь к ним, это опасно для жизни.

Дефектный предохранитель можно распознать по сгоревшей плавкой нити. Замену предохранителя производите только после устранения причины неисправности.

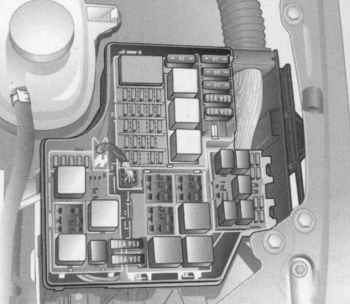

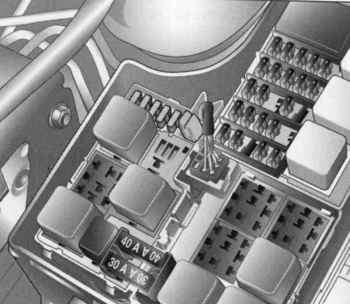

Коробка предохранителей расположена в моторном отделении рядом с расширительным бачком охлаждающей жидкости.

Рисфиксируйте крышку коробки главных предохранителей за петлю и снимите вверх.

Снимите дополнительную крышку.

Рекомендуется всегда иметь с собой полный комплект предохранителей.

Запасные предохранители поместите в коробке предохранителей в предусмотренном для этого месте, справа от него находится съемник для замены предохранителей.

Перед заменой предохранителя отключите соответствующий переключатель или выключите зажигание.

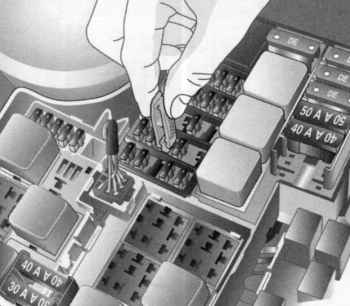

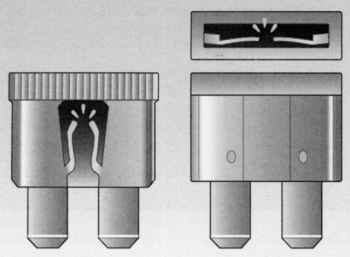

Установите приспособление для вытягивания предохранителей на предохранитель и выньте его.

Вставляйте предохранители только указанной номинальной силы тока. Ее значение указывается на каждом предохранителе и дополнительно маркируется цветом, а также обозначается на посадочном месте в коробке предохранителей.

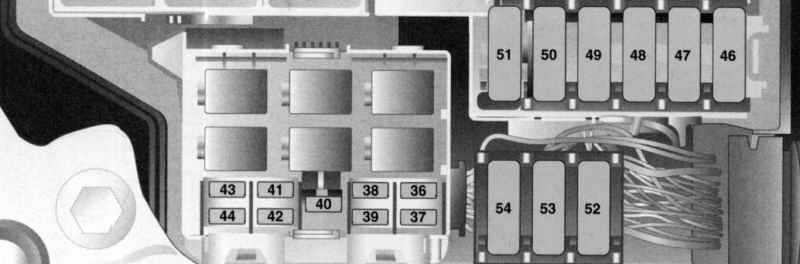

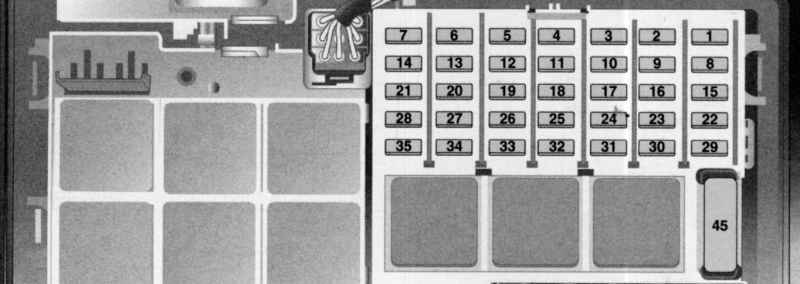

Предохранители и важнейшие цепи с предохранителями

ПРИМЕЧАНИЕ Некоторые электрические цепи могут быть защищены несколькими предохранителями.

ВНИМАНИЕ Перед заменой лампы выключите зажигание и соответствующий выключатель.

Новую лампу берите только за цоколь. Не берите лампу за стекло голыми руками, так как в противном случае на стекле остаются следы пальцев. Грязь оседает на рефлекторе и ухудшает его отражательную способность. Удалите следы прикосновения чистой неволокнистой тканью, пропитанной спиртом.

Сменную лампу подобирайте в соответствии с маркировкой на цоколе дефектной лампы. Не превышайте указанную мощность в ваттах.

Замена крайних ламп переднего блока фар производится через проемы в передней колесной нише. Для этого поверните колеса в нужную сторону, освободите фиксатор и снимите крышку.

При регулировании фар регулирование угла наклона фар должно быть установлено на 0.

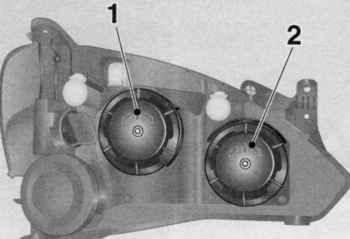

На рисунке изображены фары с раздельными системами ближнего света 1 (наружные лампы) и дальнего света 2 (внутренние пампы).

Откройте и подпереть капот.

При замене пампы с левой стороны откройте крышку коробки предохранителей.

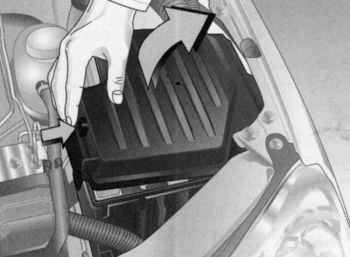

При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар.

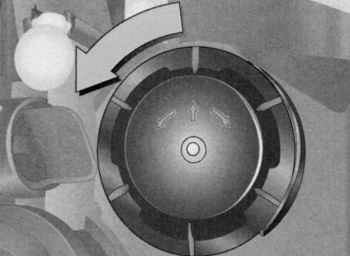

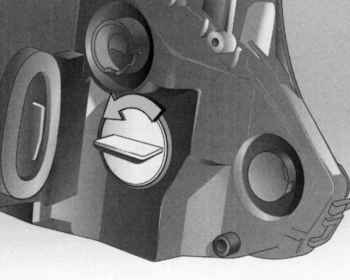

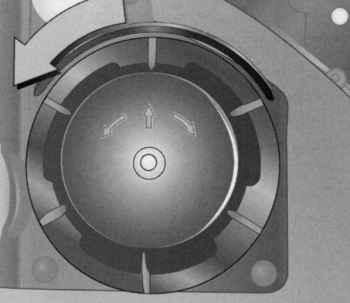

Отвернуть крышку влево и снимите ее.

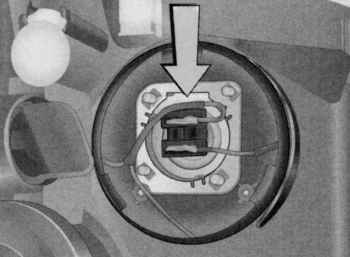

Прижмите пампу за штекер вниз.

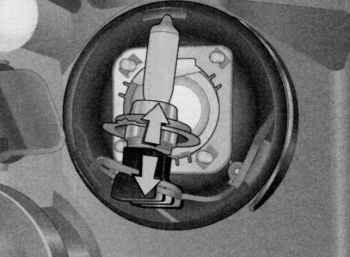

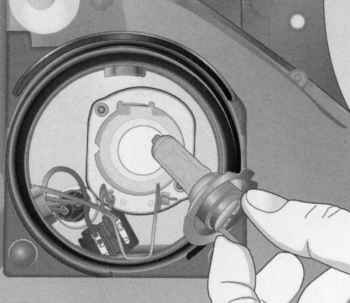

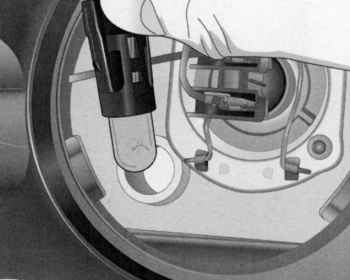

Выньте лампу накаливания с штекером из корпуса рефлектора.

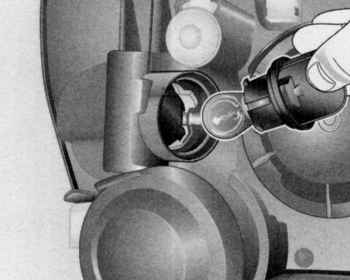

Снимите штекер с цоколя ламп.

Вставьте штекер в новую лампу накаливания, не прикасаясь при этом к стеклу пампы.

Вставьте новую лампу со штекером таким образом, чтобы фиксирующий выступ вошел в выемку на рефлекторе.

Установите и закройте защитный колпак фар.

После замены лампы с левой стороны закройте крышку коробки предохранителей.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте коышку коробки предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

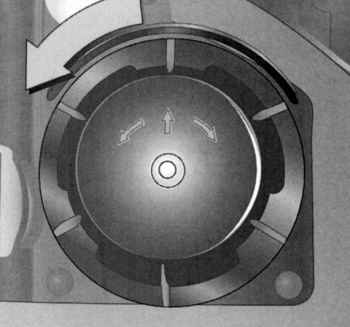

Отверните крышку влево и снимите ее.

Отсоединить штекер от лампы.

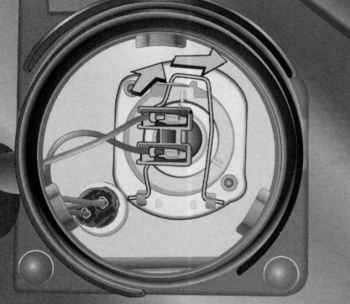

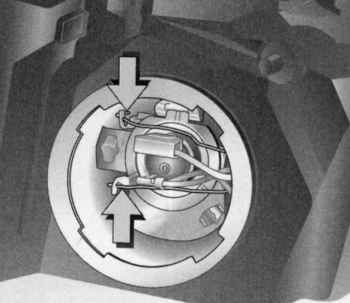

Освободите пружинную скобу из крепежного выступа вперед и поверните в сторону.

Выньте лампу накаливания из патрона.

При установке новой лампы вставьте фиксирующие выступы в вырезы рефлектора, при этом не прикасаться к стеклу лампы.

Зафиксируйте пружинную проволочную скобу, вставьте штекер в лампу.

Установите и закройте защитный колпак фар.

После замены пампы с левой стороны закройте крышку коробки предохранителей.

После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте крышку коробки предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

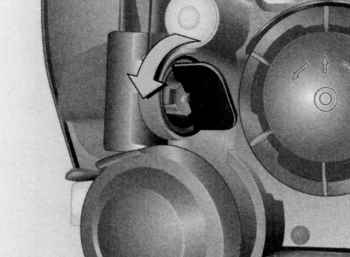

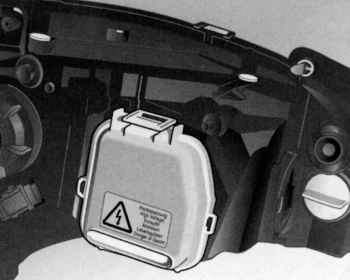

Поверните колпак фары дальнего света влево и снимите его.

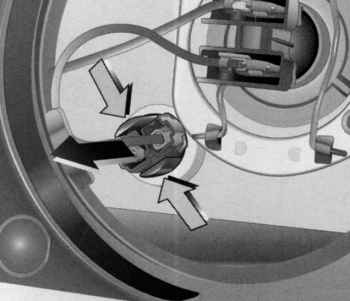

Снимите штекер с лампы дальнего света.

Выньте патрон лампы стояночного огня из рефлектора.

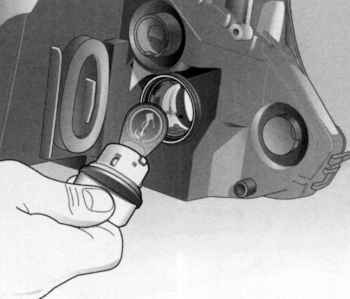

Выньте лампу из патрона.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Вставьте патрон пампы в рефлектор.

Наденьте штекер на лампу дальнего света.

Установите и закройте защитный колпак фар.

После замены пампы с левой стороны закройте крышку коробки предохранителей.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте крышку коробки предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар*.

Поверните влево и освободите от фиксатора патрон лампы.

Слегка прижмите лампу в патрон, поверните влево и выньте ее.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Зафиксируйте патрон в рефлекторе, повернув его вправо.

После замены лампы с левой стороны закройте крышку коробки предохранителей.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте крышку коробки предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра. Вытяните вверх заправочный патрубок бачка устройства промывки фар.

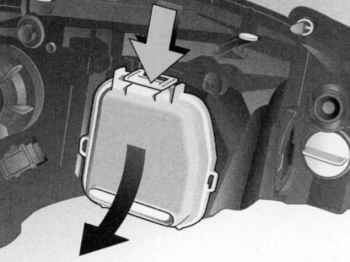

Снимите колпак фары, для чего нажмите фиксатор и вытяните колпак вниз.

Отсоединить штекер от лампы.

Снимите пружинную скобу с крепежного выступа и отвернуть ее в сторону.

Выньте лампу накаливания из патрона.

При установке новой лампы вставьте фиксирующие выступы в вырезы рефлектора, при этом не прикасаться к стеклу лампы.

Зафиксируйте пружинную проволочную скобу, вставьте штекер в лампу.

Установите и закройте защитный колпак фар.

После замены лампы с левой стороны закройте крышку коробки предохранителей.

После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре. Установите на место заправочный патрубок бачка устройства промывки фар.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того выньте из направляющих коробку реле, расположенную перед коробкой предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

Поверните влево и освободите от фиксатора патрон лампы.

Слегка прижмите пампу в патрон, поверните влево и выньте ее.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Зафиксируйте патрон в рефлекторе, повернув его вправо.

После замены пампы с левой стороны закройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того установите на место и зафиксируйте в направляющих коробку реле.

После замены лампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

Ближний свет ксеноновых фар работает при очень высоком электрическом напряжении. Не прикасайтесь, это опасно для жизни. Рекомендуется поручить замену ламп партнеру фирмы Opel.

Откройте и подоприте капот.

При замене лампы с левой стороны откройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того выньте из направляющих коробку реле, расположенную перед коробкой предохранителей.

При замене лампы с правой стороны снимите шланг с воздушного фильтра.

Поверните влево и освободите от фиксатора патрон лампы.

Слегка прижмите пампу в патрон, поверните влево и выньте ее.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Зафиксируйте патрон в рефлекторе, повернув его вправо.

После замены лампы с левой стороны закройте крышку коробки предохранителей. На автомобилях с двигателем Z 13 DT кроме того установите на место и зафиксируйте в направляющих коробку реле.

После замены пампы с правой стороны установите и зафиксируйте шланг на воздушном фильтре.

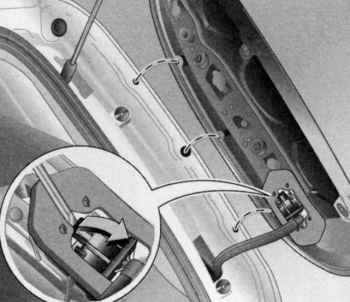

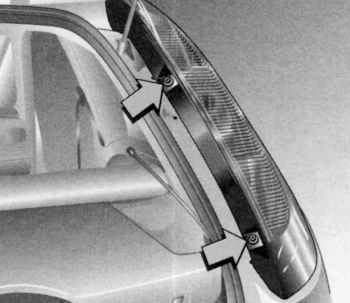

Вывинтите отверткой оба винта на корпусе лампы.

Выньте корпус лампы вниз из фиксаторов.

Отсоедините штекер кабеля с помощью отвертки и снимите с держателя лампы.

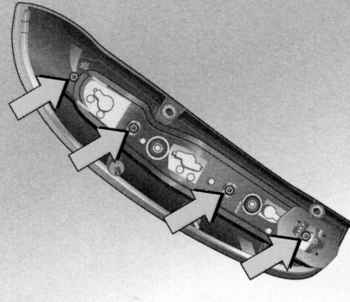

Вывинтите отверткой четыре винта на держателе лампы. Снимите держатель лампы с корпуса лампы.

Лампы сверху вниз: лампа указателя поворота лампа заднего огня/ лампа тормозного огня лампа заднего хода

Выньте лампу из патрона.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы, установите держатель лампы в корпус лампы и плотно привинтить винтами, зафиксируйте штекер кабеля, вставьте корпус лампы с фиксирующими штифтами в кузов и закрепите.

Нажав на запорные язычки, расфиксируйте и снимите закрывающую крышку.

Снимите штекер кабеля с держателя памп.

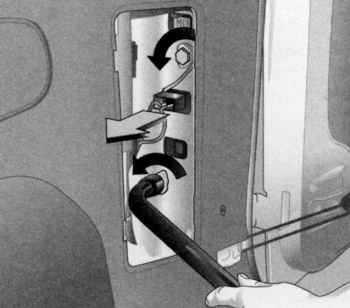

Придерживая корпус ламп снаружи, ослабить посредством ключа для болтов колеса обе крепежные гайки и отвинтите вручную.

Снимите корпус ламп.

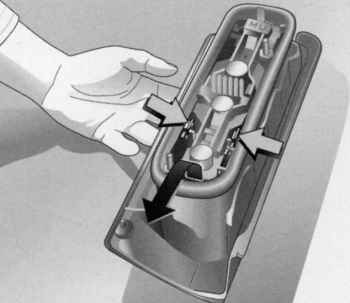

Сдавите друг к другу стопорные язычки на держателе ламп, выньте держатель ламп, как показано на рисунке.

Лампы сверху вниз: лампа заднего огня/ лампа тормозного огня, лампа указателя поворота, лампа заднего хода, лампа задней противотуманной фары.

Выньте пампу из патрона.

Вставьте новую лампу накаливания, не прикасаясь при этом к стеклу лампы. Зафиксируйте держатель ламп в корпусе. Вставьте корпус ламп в кузов автомобиля. Навинтить крепежные гайки вручную на резьбовые шпильки и плотно затянуть. Вставьте штекер кабеля. Установите крышку и закройте.

Специальное исполнение для отдельных стран: задняя противотуманная лампа только с левой стороны.

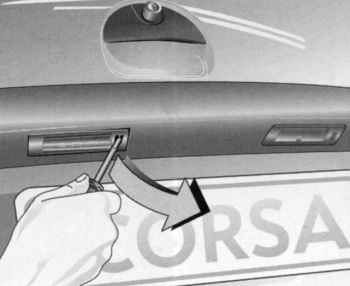

Вставьте отвертку справа вертикально у корпуса лампы, нажмите вправо и разблокируйте пружину. Выньте корпус пампы, подав его вниз.

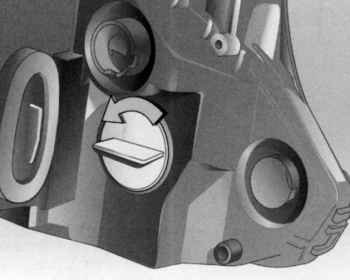

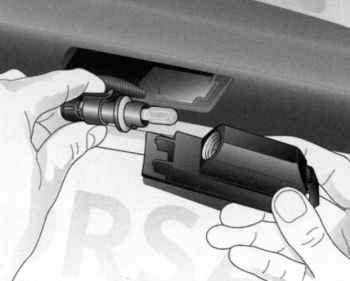

Поверните влево и освободите от фиксатора патрон лампы.

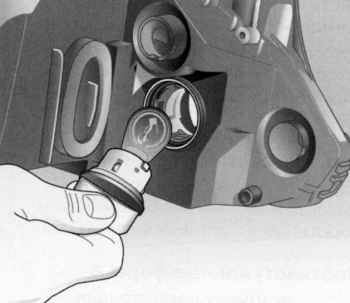

Выньте лампу из патрона.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Поверните патрон лампы вправо и зафиксируйте его. Вставьте корпус лампы и закрепить его.

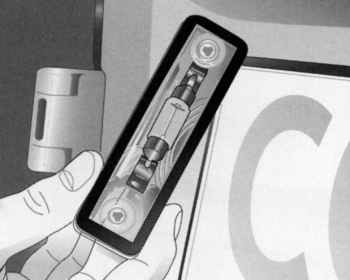

Вывинтите оба винта. Выньте патрон лампы.

Слегка надавите лампу в направлении пружинной клеммы и выньте лампу.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

Вставьте патрон лампы и закрепить с помощью отвертки.

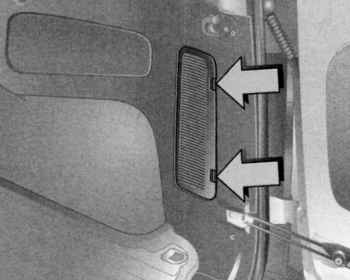

Чтобы обесточить светильник, перед его демонтажом закройте двери или удерживайте нажатым концевой выключатель.

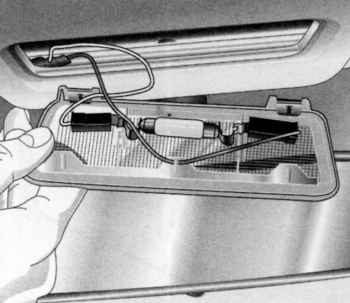

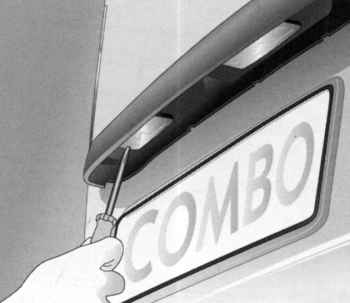

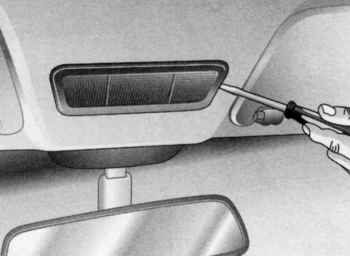

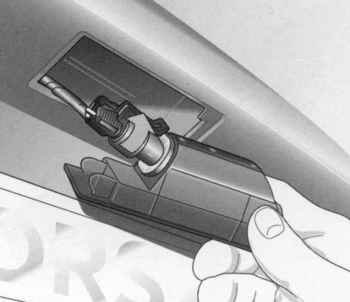

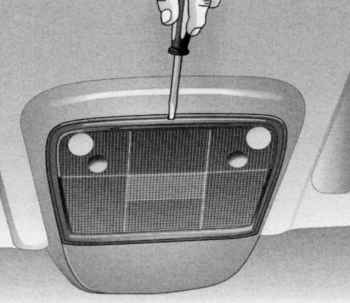

Выдавите лампу отверткой и выньте.

Слегка надавите лампу в направлении пружинной клеммы и выньте лампу.

Вставьте новую лампу, не прикасаясь при этом к стеклу лампы.

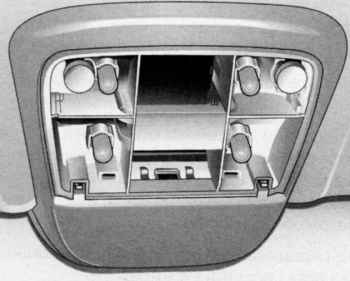

Вставьте лампу в отверстие и зафиксируйте.

Чтобы обесточить светильник, перед его демонтажом закройте двери.

Выдавите стекло рефлектора из корпуса.

Выньте лампу из патрона.

Вставьте новую лампу.

Установите и зафиксируйте стекло рефлектора.
